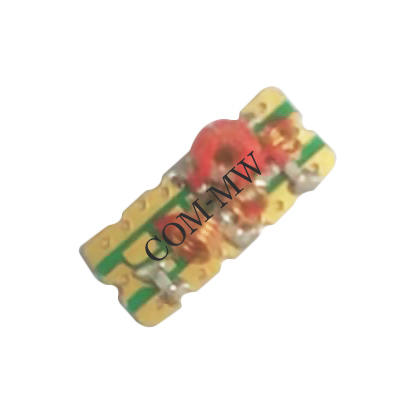

通带频率290~320MHz, DC-270MHz≥12dB, 340-500MHz≥12dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 290 | ~ | 320 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-270 | MHz≥ | 12 | dB | ||
| 带外抑制 | 340-500 | MHz≥ | 12 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |

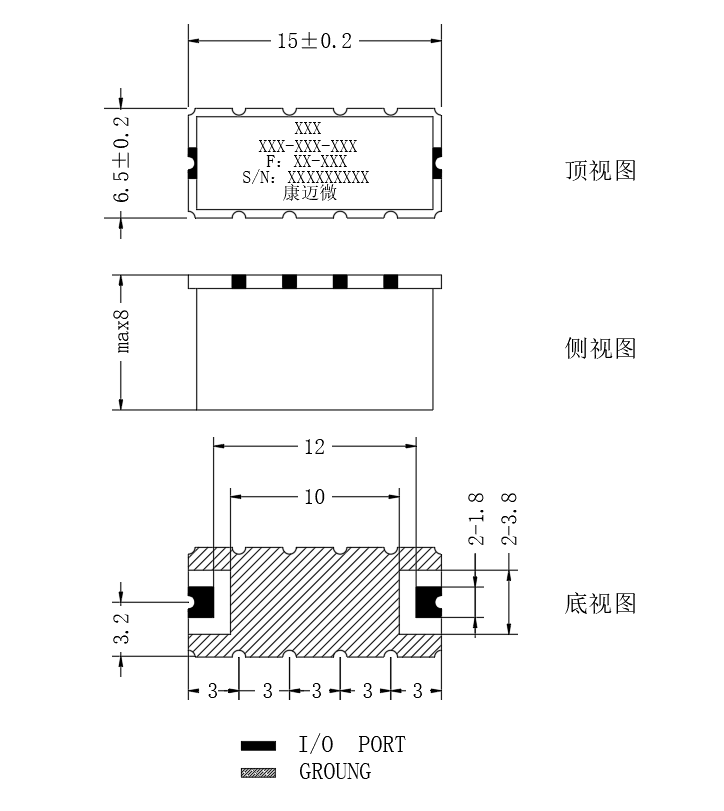

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

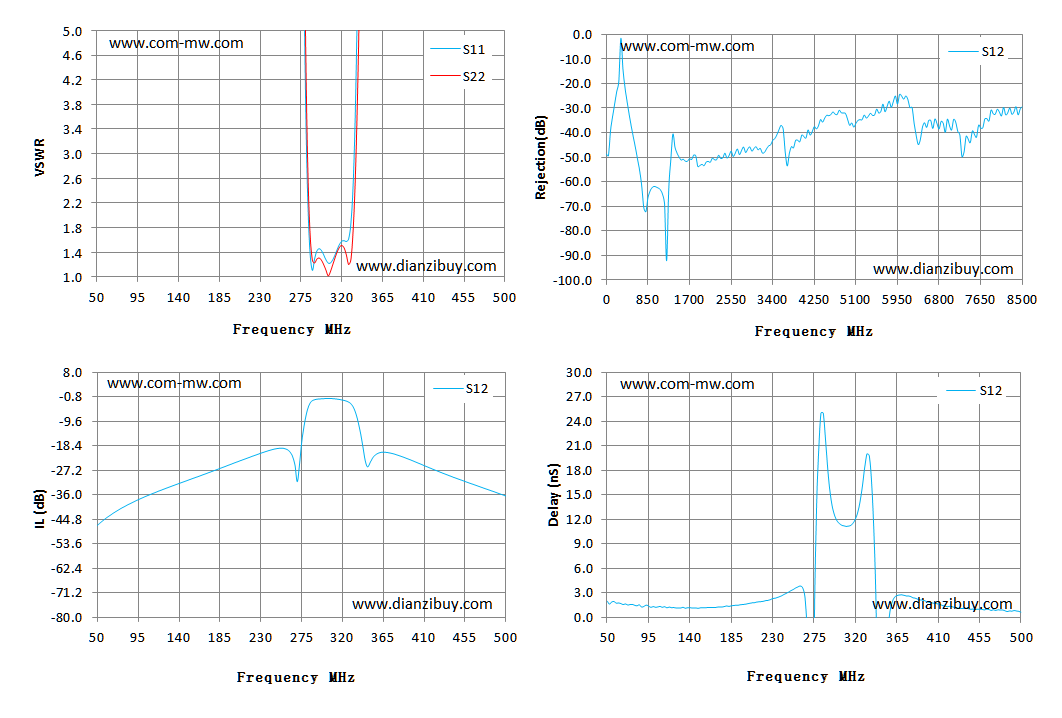

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 50 | 280.55 | 4742.19 | -47.61 | 1.87 |
| 82 | 223.01 | 580.5 | -40.12 | 1.48 |
| 114 | 212.38 | 252.78 | -35.27 | 1.32 |
| 146 | 201.46 | 171.21 | -31.28 | 1.14 |
| 179 | 148.5 | 110.23 | -27.39 | 1.33 |
| 211 | 101.55 | 71.89 | -23.39 | 1.8 |
| 243 | 56.93 | 44.79 | -19.72 | 2.83 |
| 275 | 14.9 | 18.06 | -25.13 | -82 |
| 307 | 1.23 | 1.02 | -1.35 | 11.29 |
| 339 | 5.82 | 4.07 | -10.24 | 16.62 |
| 371 | 44.12 | 32.03 | -20.8 | 2.77 |
| 404 | 73.65 | 56.26 | -24.46 | 1.81 |
| 436 | 95.35 | 77.72 | -28.77 | 1.08 |
| 468 | 106.88 | 91.79 | -32.63 | 0.84 |
| 500 | 102.92 | 91.64 | -36.41 | 0.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
