通带频率225~400MHz, DC-195MHz≥40dBc, 430MHz≥30dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 400 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-195 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 430 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 0.44-2.0 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

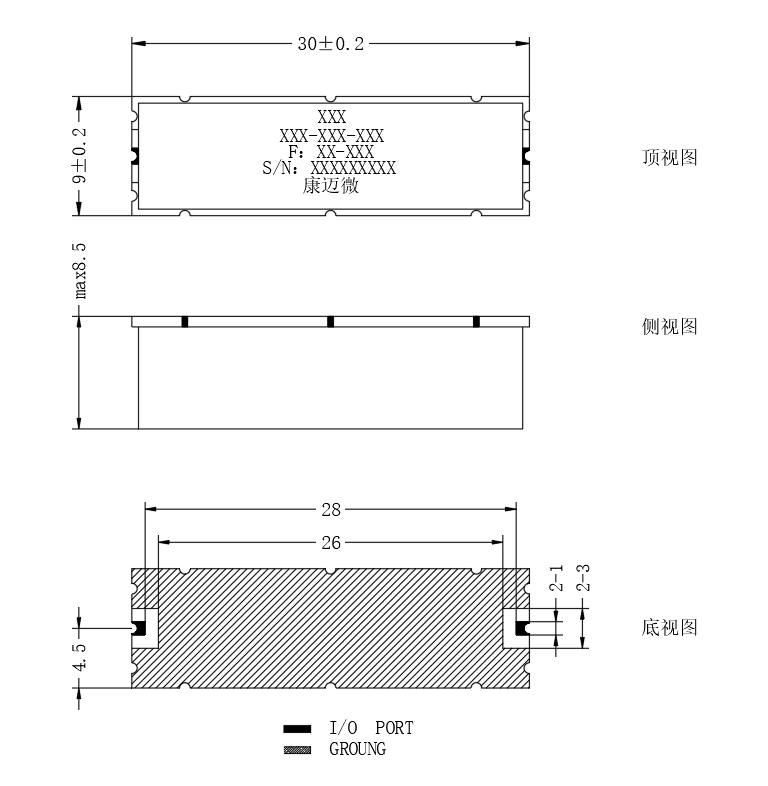

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃ |
| 存储温度 | -55~+85℃设计保证 |

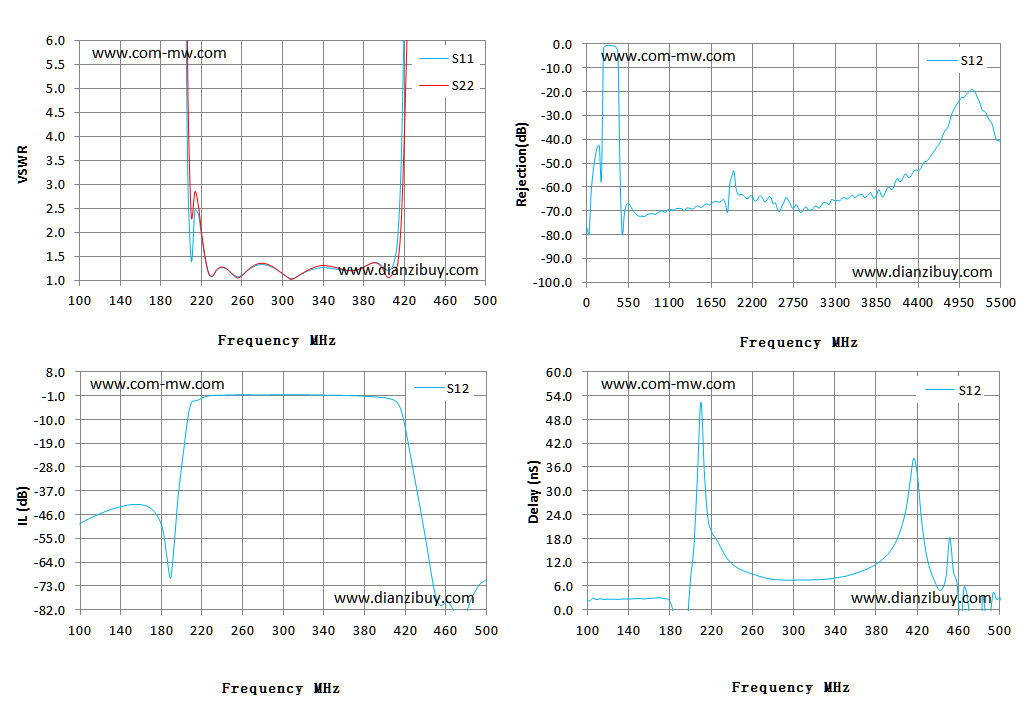

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 100 | 514.34 | 314.5 | -49.74 | 2.86 |
| 129 | 269.79 | 217.74 | -44.66 | 2.72 |
| 157 | 170.76 | 97.26 | -42.12 | 2.72 |
| 186 | 48.37 | 52.06 | -62.5 | -7.83 |
| 214 | 2.56 | 2.86 | -2.96 | 33.75 |
| 243 | 1.28 | 1.28 | -0.78 | 11.3 |
| 271 | 1.28 | 1.29 | -0.66 | 8.27 |
| 300 | 1.19 | 1.18 | -0.61 | 7.47 |
| 329 | 1.21 | 1.23 | -0.67 | 7.62 |
| 357 | 1.25 | 1.26 | -0.83 | 8.72 |
| 386 | 1.35 | 1.34 | -1.28 | 12.47 |
| 414 | 1.85 | 1.31 | -4.06 | 32.3 |
| 443 | 40.87 | 27.18 | -57.53 | 5.05 |
| 471 | 86.38 | 57.09 | -83.47 | 2.39 |
| 500 | 138.47 | 87.24 | -71.33 | 2.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
