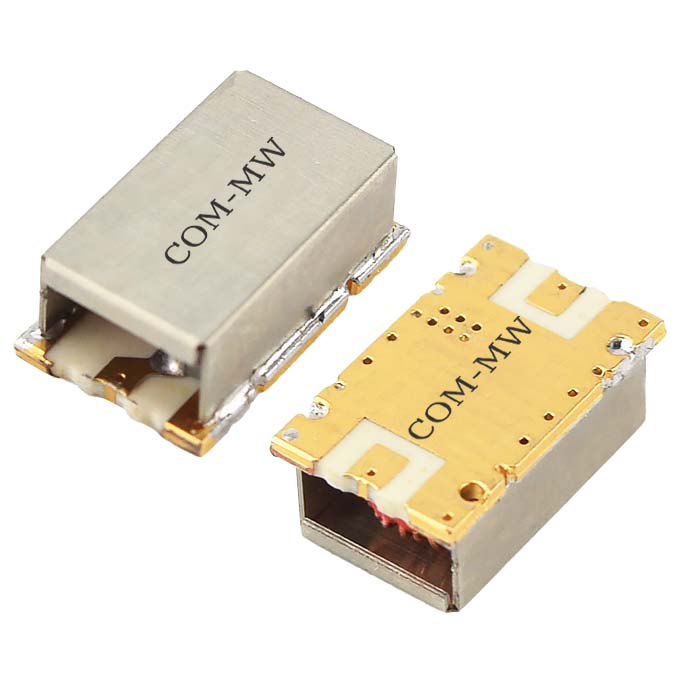

通带频率 425~450MHz, DC-260MHz≥35dB, 650-1500MHz≥45dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 425 | ~ | 450 | MHz | ||
| 通带损耗 | 1.3 | dB | ||||
| 带外抑制 | DC-260 | MHz≥ | 35 | dB | ||
| 带外抑制 | 650-1500 | MHz≥ | 45 | dB | ||
| 通带驻波 | 1.5 |

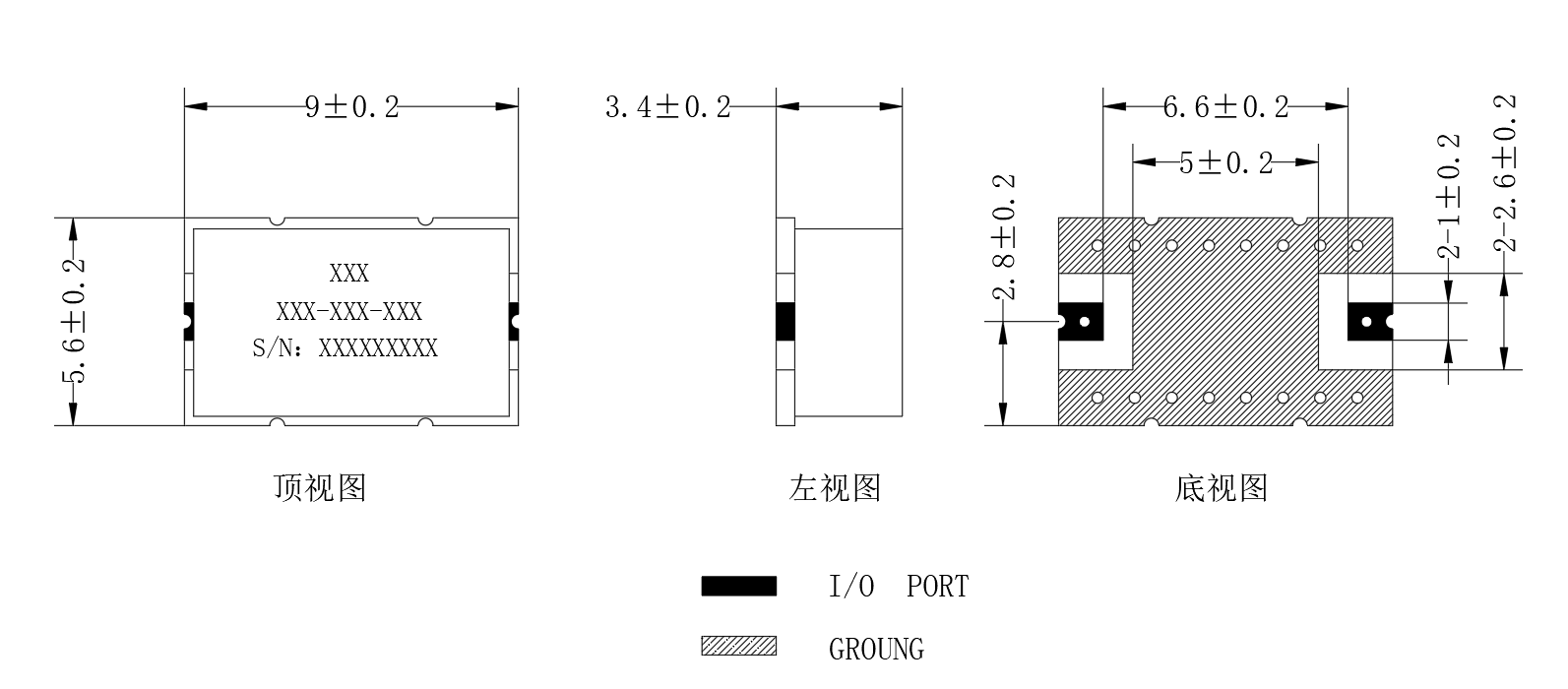

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 工作温度 | -55~+85℃设计保证 |

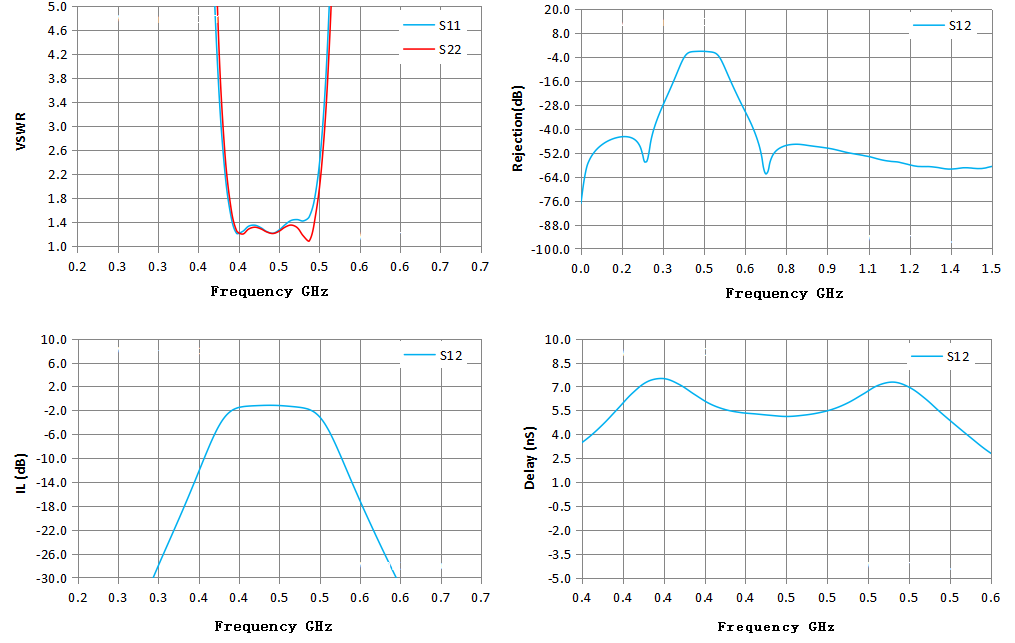

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.20 | 437.05 | 404.68 | -45.30 | -45.30 | 0.48 |
| 0.24 | 293.81 | 296.07 | -56.62 | -56.62 | -13.20 |
| 0.27 | 146.17 | 365.49 | -41.92 | -41.92 | -0.62 |
| 0.31 | 64.90 | 15718.85 | -25.69 | -25.69 | 1.38 |
| 0.34 | 27.43 | 68.04 | -16.38 | -16.38 | 2.52 |
| 0.38 | 3.69 | 4.48 | -4.63 | -4.63 | 6.62 |
| 0.41 | 1.25 | 1.20 | -1.39 | -1.39 | 6.50 |
| 0.45 | 1.22 | 1.21 | -1.17 | -1.17 | 5.18 |
| 0.49 | 1.49 | 1.09 | -1.91 | -1.91 | 6.52 |
| 0.52 | 6.99 | 6.02 | -7.12 | -7.12 | 6.26 |
| 0.56 | 33.58 | 36.04 | -18.71 | -18.71 | 2.39 |
| 0.59 | 99.03 | 2065.08 | -27.37 | -27.37 | 1.16 |
| 0.63 | 698.06 | 50.08 | -37.87 | -37.87 | 0.62 |
| 0.66 | 55.46 | 81.78 | -49.42 | -49.42 | -0.24 |
| 0.70 | 1160.05 | 337.33 | -53.98 | -53.98 | -1.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
