通带频率69.5~70.5, DC-64MHz≥40dB, 76-500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 69.5 | ~ | 70.5 | |
| 通带损耗 | / | / | 5.5 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-64 | MHz≥ | 40 | dB | ||
| 带外抑制 | 76-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

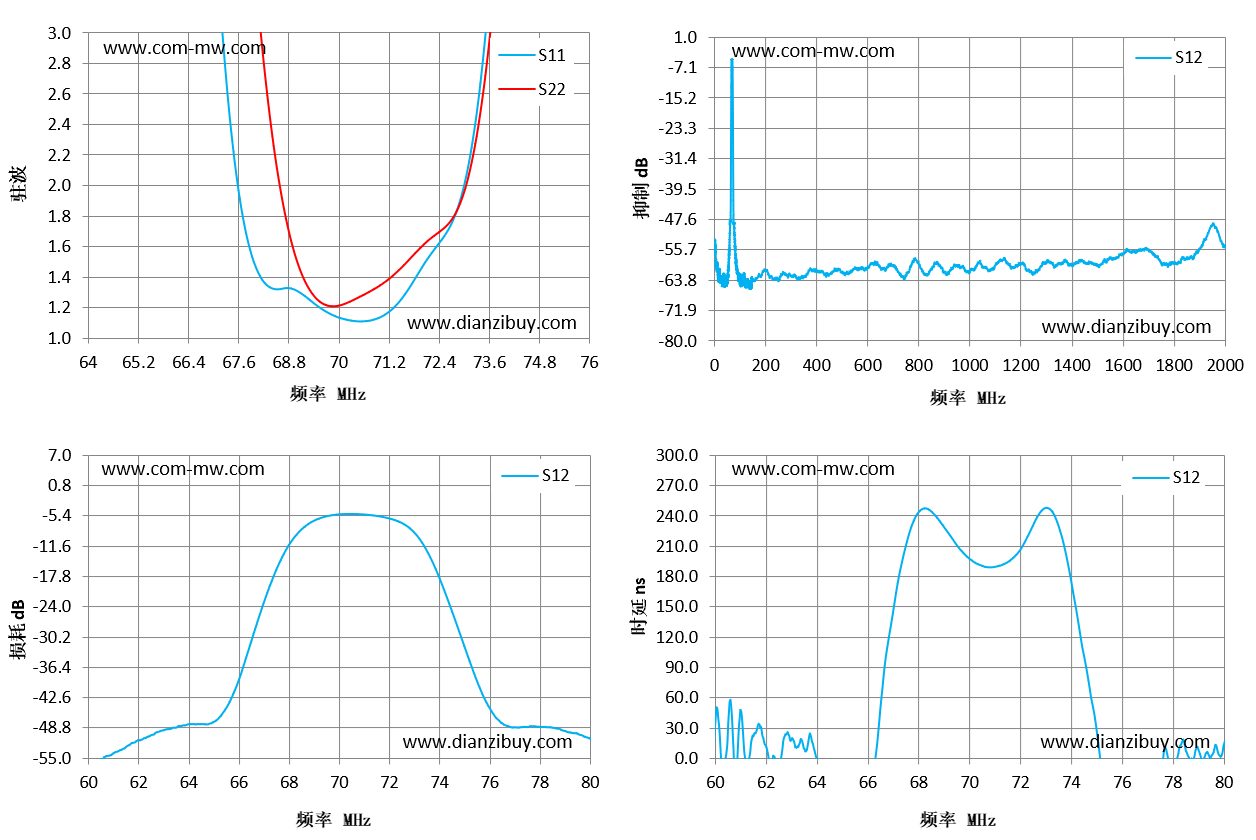

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 64 | 29.9 | 34.86 | -47.99 | 0.07 |
| 65 | 19 | 24.08 | -47.49 | -124.57 |
| 66 | 10.18 | 15.56 | -39.05 | -73.91 |
| 67 | 3.86 | 8.27 | -22.88 | 144.31 |
| 67 | 3.86 | 8.27 | -22.88 | 144.31 |
| 68 | 1.48 | 3.44 | -11.28 | 243.09 |
| 69 | 1.31 | 1.52 | -6.34 | 229.69 |
| 70 | 1.13 | 1.21 | -5.02 | 197.59 |
| 71 | 1.14 | 1.34 | -5.05 | 189.39 |
| 72 | 1.46 | 1.6 | -5.85 | 205.44 |
| 73 | 2 | 1.96 | -8.81 | 247.78 |
| 73 | 2 | 1.96 | -8.81 | 247.78 |
| 74 | 4.81 | 4.15 | -18.07 | 177.38 |
| 75 | 10.97 | 8.66 | -31.98 | 32.45 |
| 76 | 19.29 | 14.28 | -44.76 | -128.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
