通带频率67~73MHz, DC-62MHz≥40dB, 79-500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 67 | ~ | 73 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-62 | MHz≥ | 40 | dB | ||
| 带外抑制 | 79-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

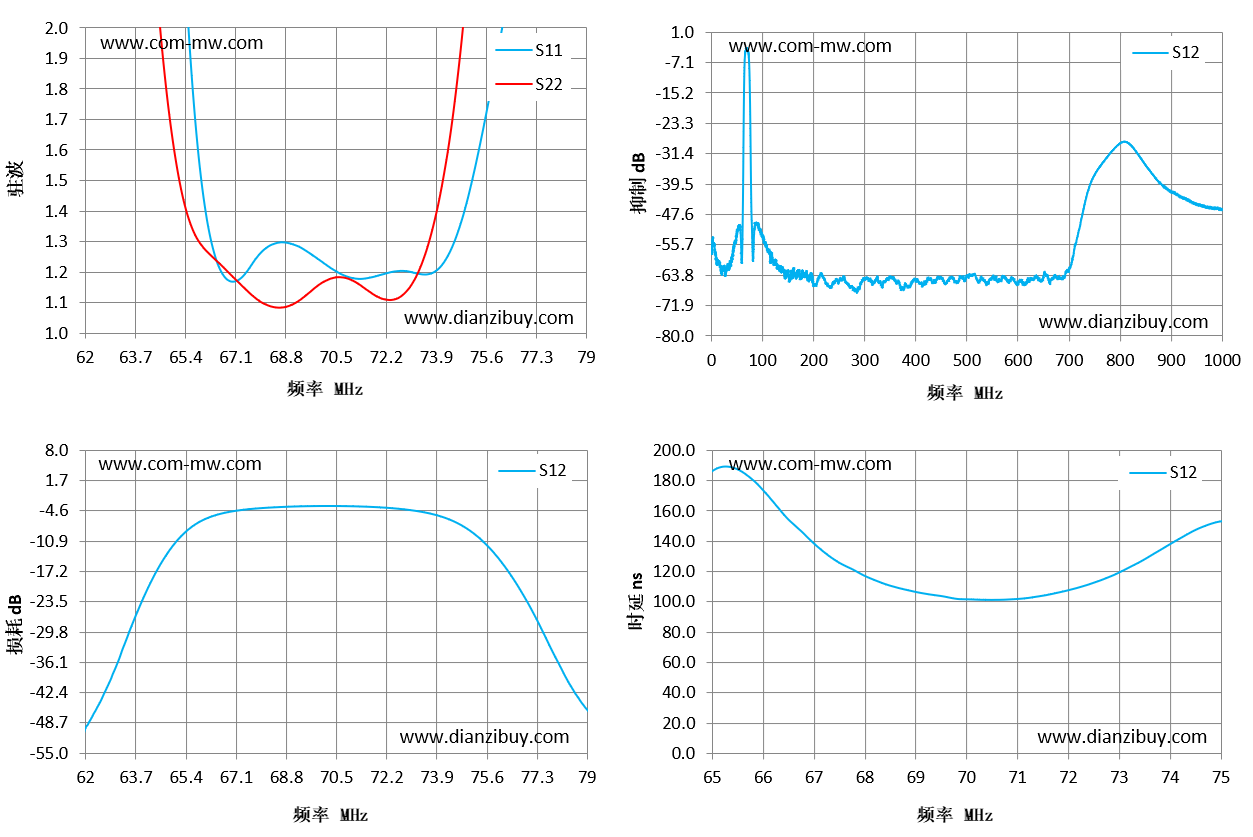

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 62 | 19.78 | 7.35 | -50.65 | -141.15 |
| 63 | 12.33 | 4.76 | -38.1 | -38.2 |
| 64 | 6.77 | 2.77 | -22.75 | 120.37 |
| 66 | 1.47 | 1.28 | -6.56 | 174.73 |
| 67 | 1.17 | 1.19 | -4.69 | 139.37 |
| 68 | 1.26 | 1.1 | -4 | 117.57 |
| 69 | 1.29 | 1.09 | -3.69 | 106.76 |
| 71 | 1.18 | 1.18 | -3.6 | 101.83 |
| 72 | 1.19 | 1.12 | -3.83 | 107.42 |
| 73 | 1.2 | 1.15 | -4.37 | 118.92 |
| 74 | 1.21 | 1.42 | -5.57 | 137.52 |
| 75 | 1.44 | 2.17 | -8.4 | 152.98 |
| 77 | 2.52 | 5.78 | -23.39 | 90.68 |
| 78 | 3.43 | 8.02 | -35.45 | -23.79 |
| 79 | 4.73 | 10.23 | -45.68 | -103.92 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
