通带频率2500MHz, DC-2.4GHz≥50dB, 2.6-4.0GHz≥50dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2500 | MHz | ||
| 通带损耗 | / | / | 7.5 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-2.4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 2.6-4.0 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+55℃ |
| 存储温度 | -55~+85℃ |

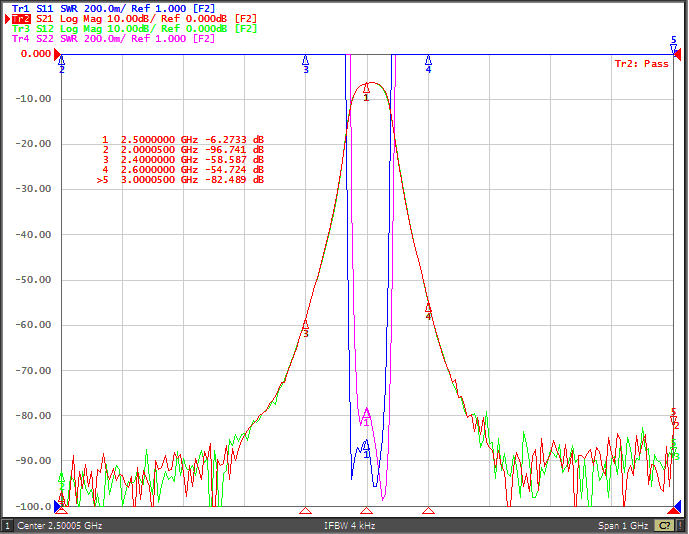

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2400 | 37.34 | 34.13 | -53.34 | -53.34 | 1.45 |
| 2414 | 37.34 | 34.13 | -53.34 | -53.34 | 1.45 |
| 2429 | 19.88 | 20.78 | -39.09 | -39.09 | 3.53 |
| 2443 | 19.88 | 20.78 | -39.09 | -39.09 | 3.53 |
| 2457 | 5.16 | 7.05 | -21.11 | -21.11 | 9.83 |
| 2471 | 5.16 | 7.05 | -21.11 | -21.11 | 9.83 |
| 2486 | 1.37 | 1.26 | -6.46 | -6.46 | 14.46 |
| 2500 | 1.19 | 1.21 | -5.56 | -5.56 | 5.82 |
| 2514 | 1.19 | 1.21 | -5.56 | -5.56 | 5.82 |
| 2529 | 1.84 | 1.25 | -9.14 | -9.14 | 3.84 |
| 2543 | 1.84 | 1.25 | -9.14 | -9.14 | 3.84 |
| 2557 | 10.81 | 8.37 | -30.11 | -30.11 | -0.24 |
| 2571 | 10.81 | 8.37 | -30.11 | -30.11 | -0.24 |
| 2586 | 24.2 | 20.37 | -45.7 | -45.7 | 7.25 |
| 2600 | 24.2 | 20.37 | -45.7 | -45.7 | 7.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
