通带频率 1900~3800MHz, DC-1.7GHz≥45dBc, 4.2-8GHz≥45dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1900 | ~ | 3800 | MHz |
| 通带损耗 | 2000 | 3700MHz | 3 | dB | ||
| 带内波动 | 2000 | 3700MHz | 1 | dB | ||
| 带外抑制 | DC-1.7 | GHz≥ | 45 | dBc | ||
| 带外抑制 | 4.2-8 | GHz≥ | 45 | dBc | ||
| 通带驻波 | 2000 | 3700MHz | 1.8 |

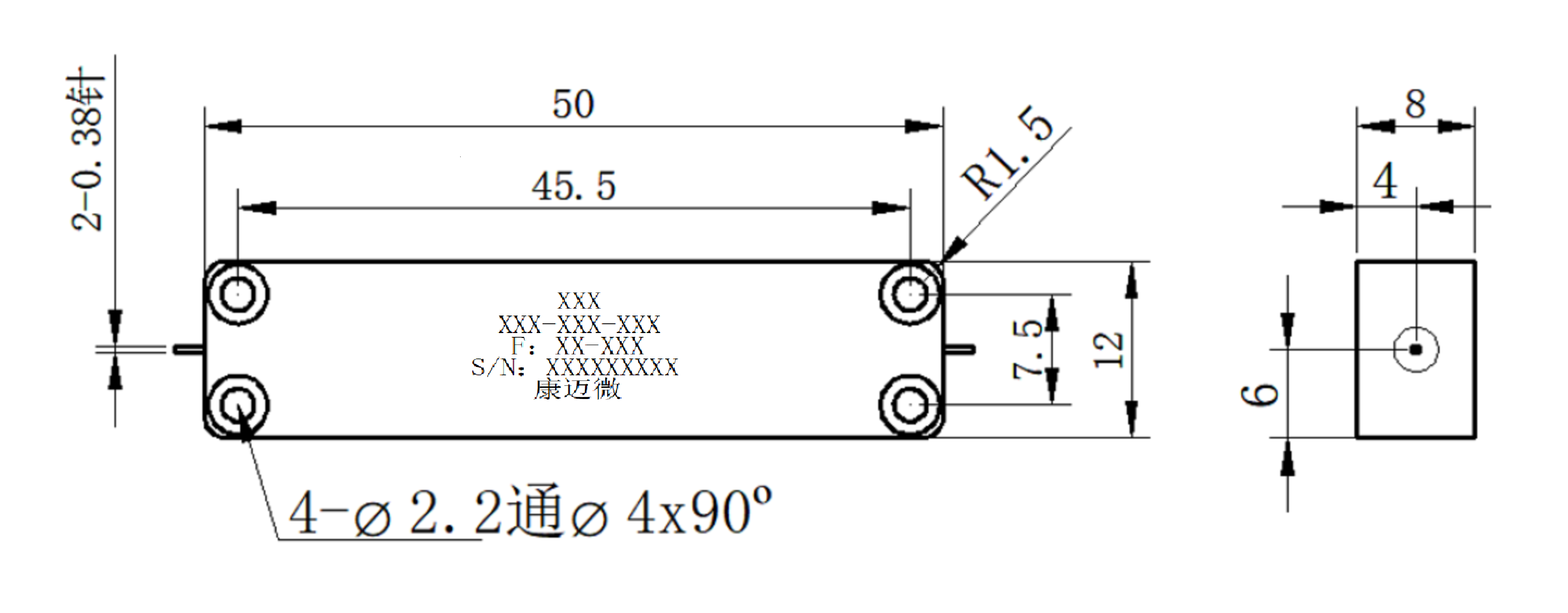

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 相位一致性 | ≤±5°2000-3700MHz（每4组） |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

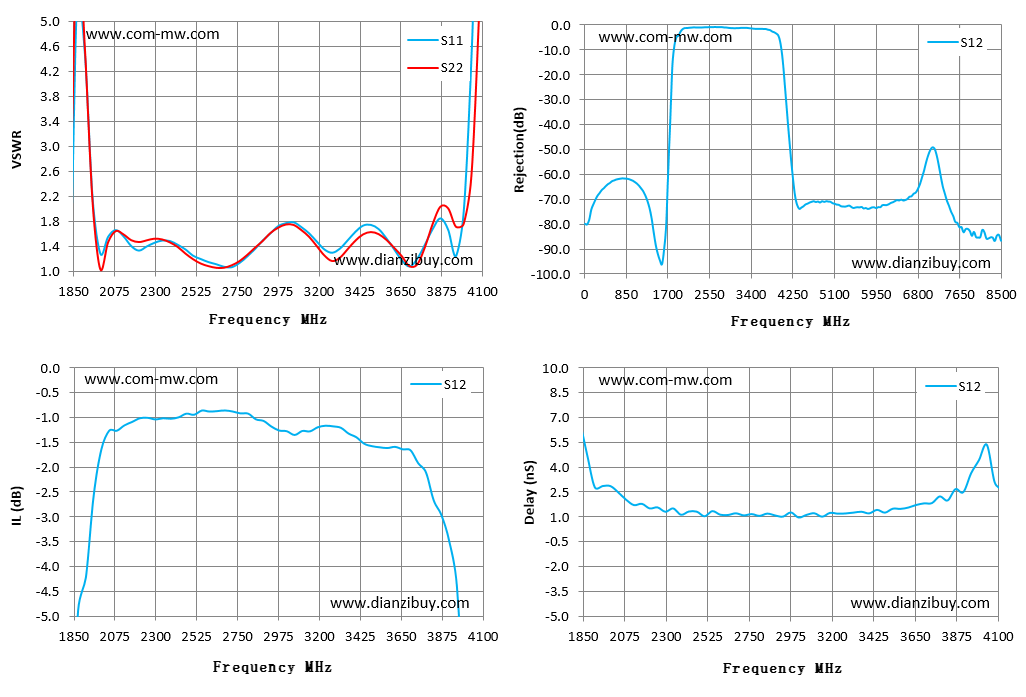

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1850 | 1.2 | 3.19 | -8.11 | -8.11 | 6.96 |
| 2011 | 1.28 | 1.03 | -1.65 | -1.65 | 2.87 |
| 2171 | 1.4 | 1.5 | -1.09 | -1.09 | 1.8 |
| 2332 | 1.45 | 1.52 | -1.04 | -1.04 | 1.32 |
| 2493 | 1.35 | 1.28 | -0.92 | -0.92 | 1.32 |
| 2654 | 1.11 | 1.05 | -0.87 | -0.87 | 1.12 |
| 2814 | 1.24 | 1.26 | -0.92 | -0.92 | 1.07 |
| 2975 | 1.6 | 1.61 | -1.18 | -1.18 | 1.02 |
| 3136 | 1.71 | 1.66 | -1.27 | -1.27 | 1.22 |
| 3296 | 1.3 | 1.16 | -1.18 | -1.18 | 1.21 |
| 3457 | 1.73 | 1.59 | -1.53 | -1.53 | 1.43 |
| 3618 | 1.35 | 1.38 | -1.59 | -1.59 | 1.57 |
| 3779 | 1.2 | 1.11 | -1.92 | -1.92 | 1.84 |
| 3939 | 1.66 | 2.01 | -3.49 | -3.49 | 2.5 |
| 4100 | 7.93 | 5.12 | -23.44 | -23.44 | 3.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
