通带频率 2600~4800MHz, DC-2200MHz≥45dBc, 5.5-7.2GHz≥45dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2600 | ~ | 4800 | MHz |
| 通带损耗 | 2700-4700 | MHz | 3 | dB | ||
| 带内波动 | 2700-4700 | MHz | 1 | dB | ||
| 带外抑制 | DC-2200 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 5.5-7.2 | GHz≥ | 45 | dBc | ||
| 通带驻波 | 2700-4700 | MHz | 1.8 |

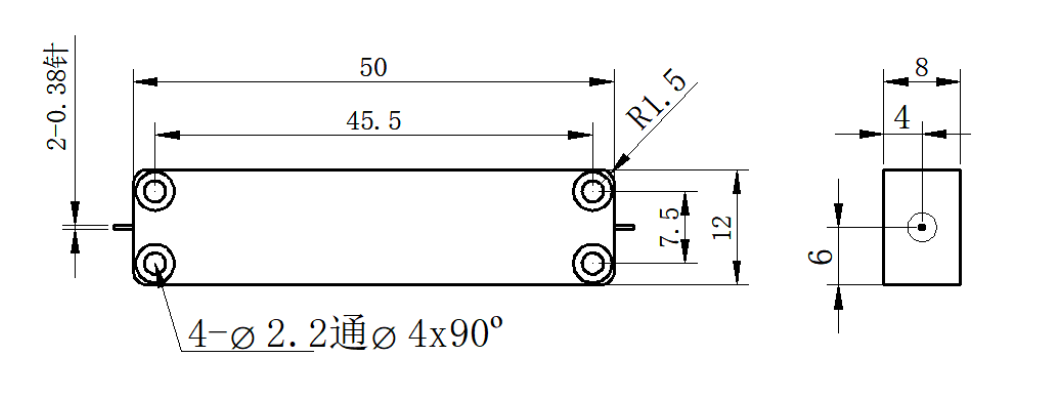

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 相位一致性 | ≤±5°（2700-4700MHz）(每4组) |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

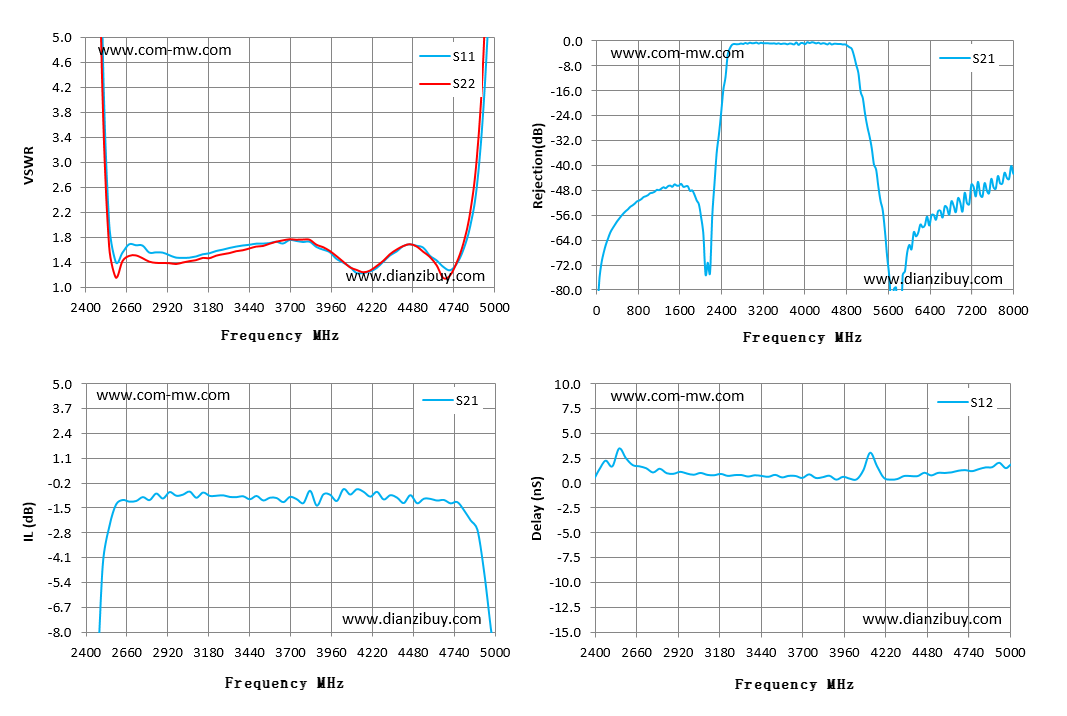

| Frequency MHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 2400.00 | 41.82 | 21.84 | -23.52 | -23.52 | 0.25 |
| 2586.00 | 2.02 | 1.67 | -2.47 | -2.47 | 3.47 |
| 2771.00 | 1.66 | 1.47 | -0.95 | -0.95 | 1.05 |
| 2957.00 | 1.51 | 1.40 | -0.69 | -0.69 | 1.12 |
| 3143.00 | 1.49 | 1.44 | -0.99 | -0.99 | 0.81 |
| 3329.00 | 1.63 | 1.56 | -0.94 | -0.94 | 0.80 |
| 3514.00 | 1.70 | 1.66 | -0.89 | -0.89 | 0.61 |
| 3700.00 | 1.75 | 1.78 | -0.94 | -0.94 | 0.50 |
| 3886.00 | 1.64 | 1.69 | -1.40 | -1.40 | 0.72 |
| 4071.00 | 1.39 | 1.42 | -0.53 | -0.53 | 0.35 |
| 4257.00 | 1.31 | 1.35 | -0.68 | -0.68 | 0.33 |
| 4443.00 | 1.66 | 1.67 | -1.27 | -1.27 | 0.69 |
| 4629.00 | 1.50 | 1.49 | -1.05 | -1.05 | 1.00 |
| 4814.00 | 1.60 | 1.71 | -1.64 | -1.64 | 1.38 |
| 5000.00 | 5.87 | 7.85 | -7.79 | -7.79 | 1.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
