通带频率1200~1340MHz, DC-1.07GHz≥50dB, 1.47-1.8GHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1200 | ~ | 1340 | MHz | ||
| 通带损耗 | 2.2 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-1.07 | GHz≥ | 50 | dB | ||
| 带外抑制 | 1.47-1.8 | GHz≥ | 50 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 满足ROHS |

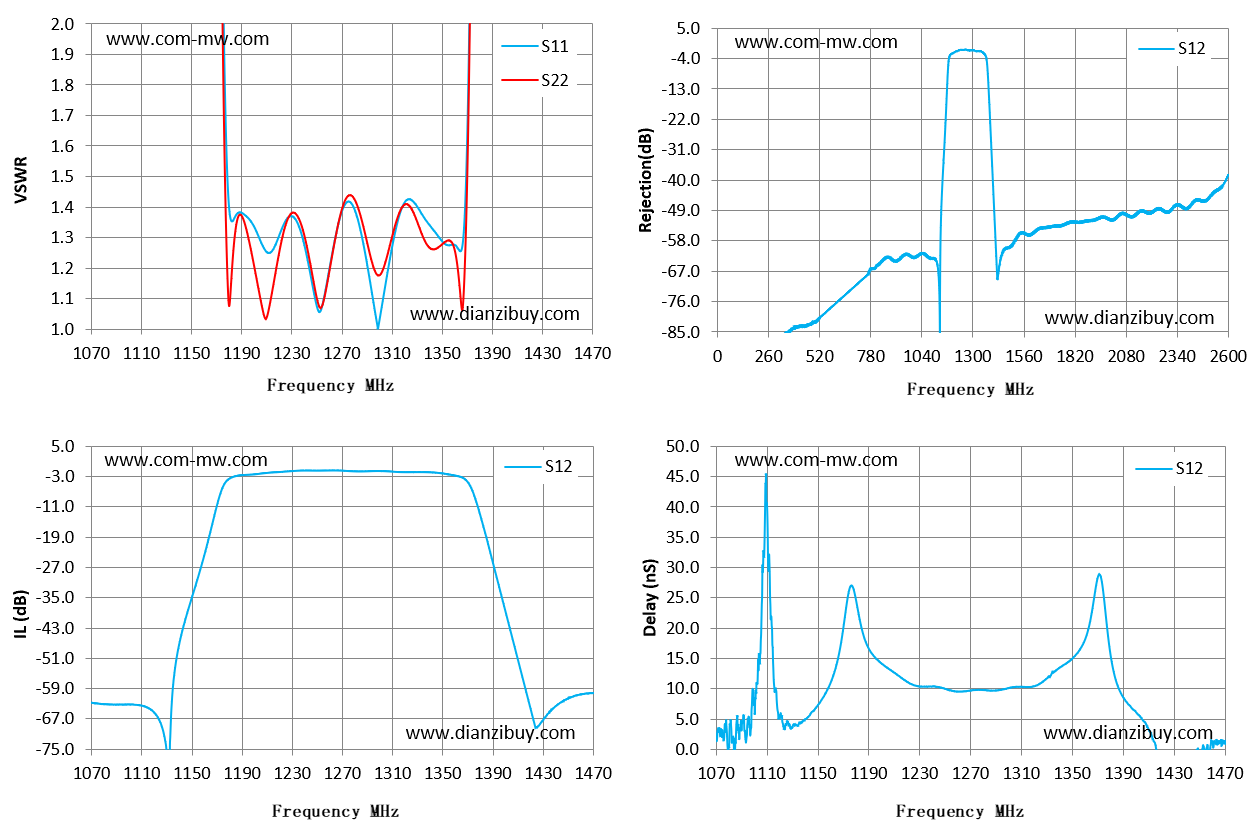

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1070 | 144.59 | 134.74 | -62.76 | 2.48 |
| 1099 | 66.14 | 77.39 | -63.23 | 9.92 |
| 1127 | 32.35 | 38.57 | -70.11 | 4 |
| 1156 | 12.27 | 14.56 | -28.22 | 9.29 |
| 1184 | 1.36 | 1.28 | -2.98 | 20.42 |
| 1213 | 1.25 | 1.09 | -1.94 | 12.21 |
| 1241 | 1.26 | 1.29 | -1.41 | 10.38 |
| 1270 | 1.39 | 1.39 | -1.44 | 9.7 |
| 1299 | 1.01 | 1.18 | -1.53 | 10.07 |
| 1327 | 1.42 | 1.38 | -1.82 | 11.17 |
| 1356 | 1.27 | 1.29 | -2.5 | 16.47 |
| 1384 | 9.38 | 8.68 | -18.24 | 11.52 |
| 1413 | 36.02 | 23.96 | -55.27 | 1.89 |
| 1441 | 77.04 | 41.7 | -63.33 | -3.43 |
| 1470 | 158.12 | 53.3 | -60.16 | 1.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
