通带频率1000~2000MHz, DC-800MHz≥40dB, 2300-5000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1000 | ~ | 2000 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-800 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2300-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

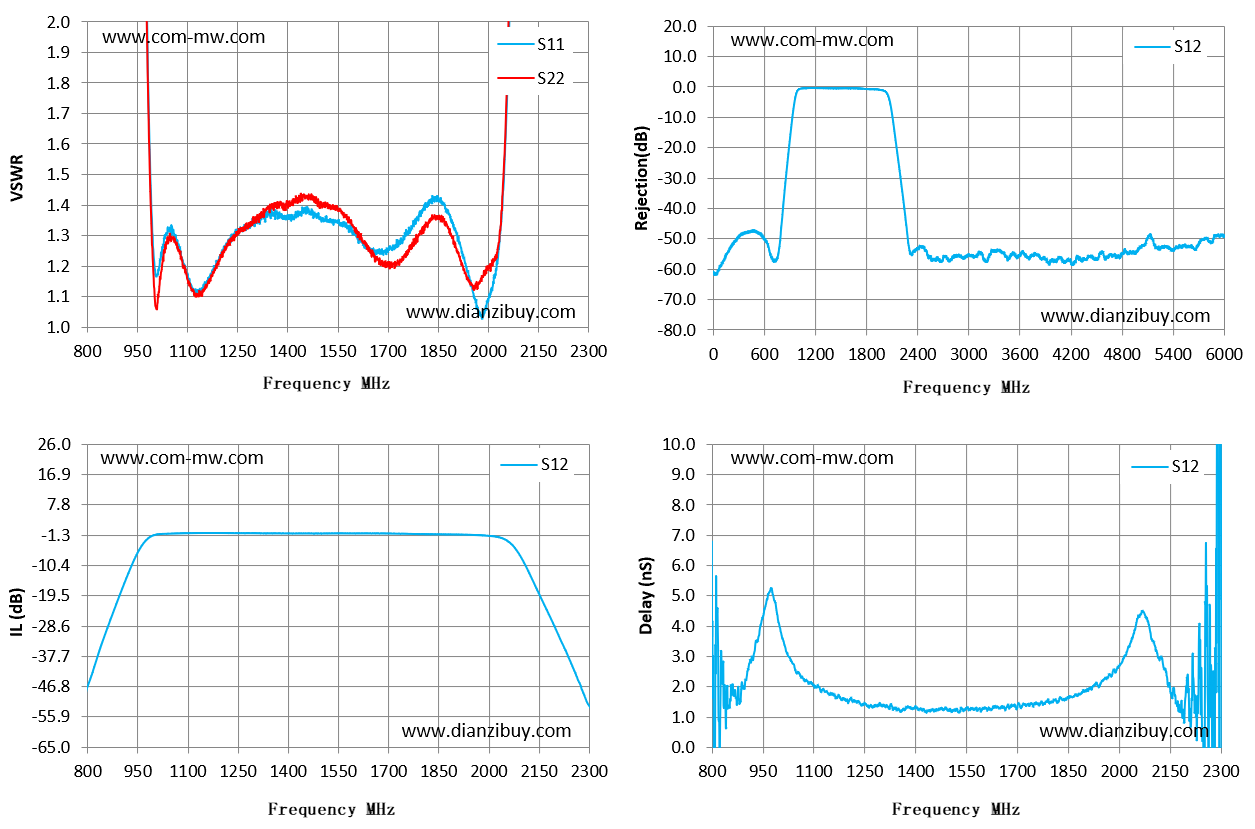

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 800 | 66.45 | 53.52 | -46.91 | 3.67 |
| 907 | 29.27 | 22.78 | -16.57 | 2.57 |
| 1014 | 1.19 | 1.12 | -0.86 | 3.36 |
| 1121 | 1.12 | 1.11 | -0.52 | 1.81 |
| 1229 | 1.28 | 1.28 | -0.53 | 1.51 |
| 1336 | 1.38 | 1.39 | -0.61 | 1.27 |
| 1443 | 1.38 | 1.43 | -0.64 | 1.17 |
| 1550 | 1.34 | 1.39 | -0.63 | 1.26 |
| 1657 | 1.25 | 1.23 | -0.63 | 1.29 |
| 1764 | 1.31 | 1.27 | -0.77 | 1.39 |
| 1871 | 1.39 | 1.34 | -0.93 | 1.73 |
| 1979 | 1.04 | 1.15 | -1.21 | 2.37 |
| 2086 | 3.39 | 4.18 | -6.1 | 4.12 |
| 2193 | 9.61 | 23.12 | -27.82 | 1.14 |
| 2300 | 12 | 38.18 | -52.44 | 9.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
