通带频率1000~2000MHz, DC-800MHz≥40dB, 2300-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1000 | ~ | 2000 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-800 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2300-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |

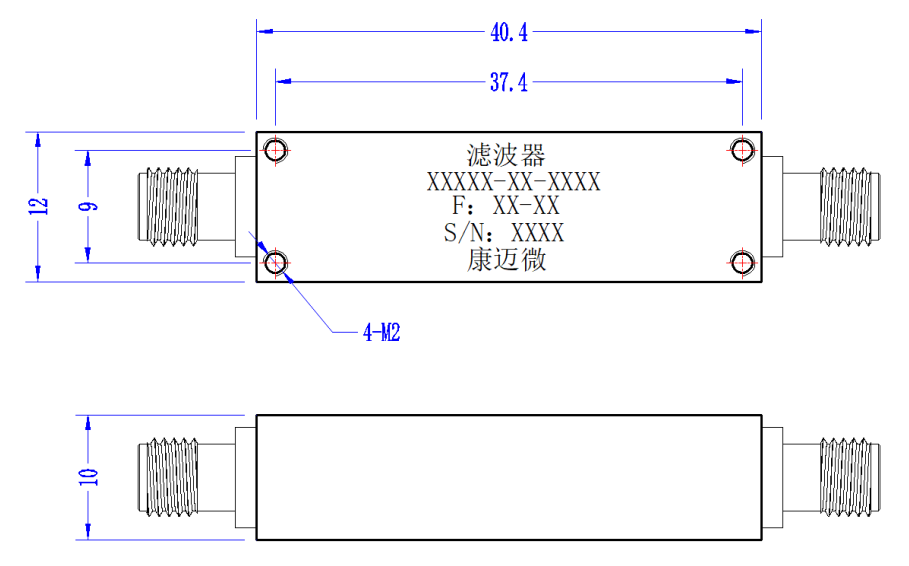

| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

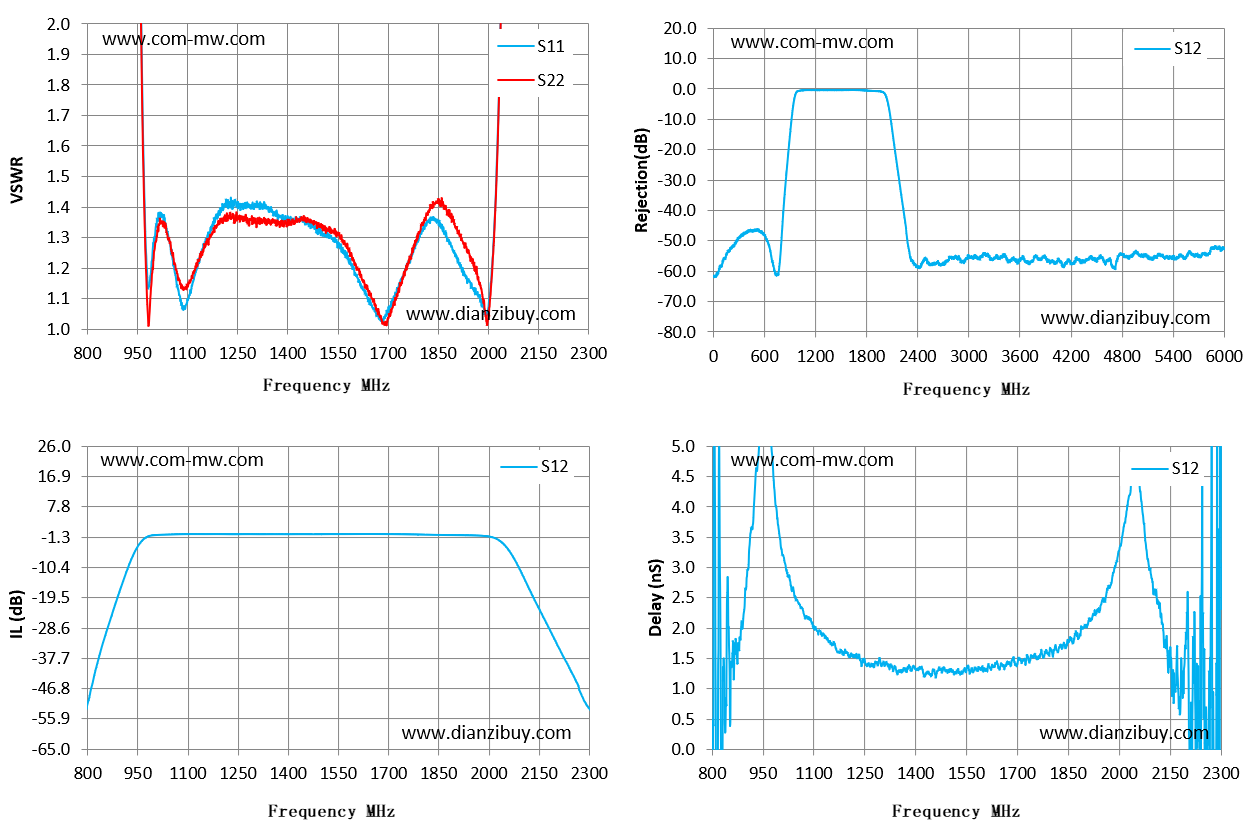

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 800 | 337.03 | 73.56 | -51.68 | -6.23 |
| 907 | 33.81 | 21.65 | -14.58 | 2.98 |
| 1014 | 1.38 | 1.34 | -0.66 | 3.1 |
| 1121 | 1.18 | 1.19 | -0.4 | 1.93 |
| 1229 | 1.4 | 1.36 | -0.44 | 1.52 |
| 1336 | 1.4 | 1.35 | -0.43 | 1.34 |
| 1443 | 1.36 | 1.36 | -0.43 | 1.25 |
| 1550 | 1.28 | 1.31 | -0.4 | 1.32 |
| 1657 | 1.07 | 1.09 | -0.38 | 1.38 |
| 1764 | 1.22 | 1.23 | -0.51 | 1.51 |
| 1871 | 1.32 | 1.39 | -0.68 | 1.91 |
| 1979 | 1.1 | 1.13 | -0.93 | 2.8 |
| 2086 | 10.05 | 9.19 | -9.68 | 3.11 |
| 2193 | 54.75 | 34.8 | -31.32 | 1.43 |
| 2300 | 64.8 | 61.4 | -52.73 | 9.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
