通带频率 10.6~12.3GHz, 8.6-10.1GHz≥55dB, 12.6-13.5GHz≥55dB, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.6 | ~ | 12.3 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-8.6 | GHz≥ | 70 | dB | ||
| 带外抑制 | 8.6-10.1 | GHz≥ | 55 | dB | ||
| 带外抑制 | 12.6-13.5 | GHz≥ | 55 | dB | ||
| 带外抑制 | 13.5-24 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

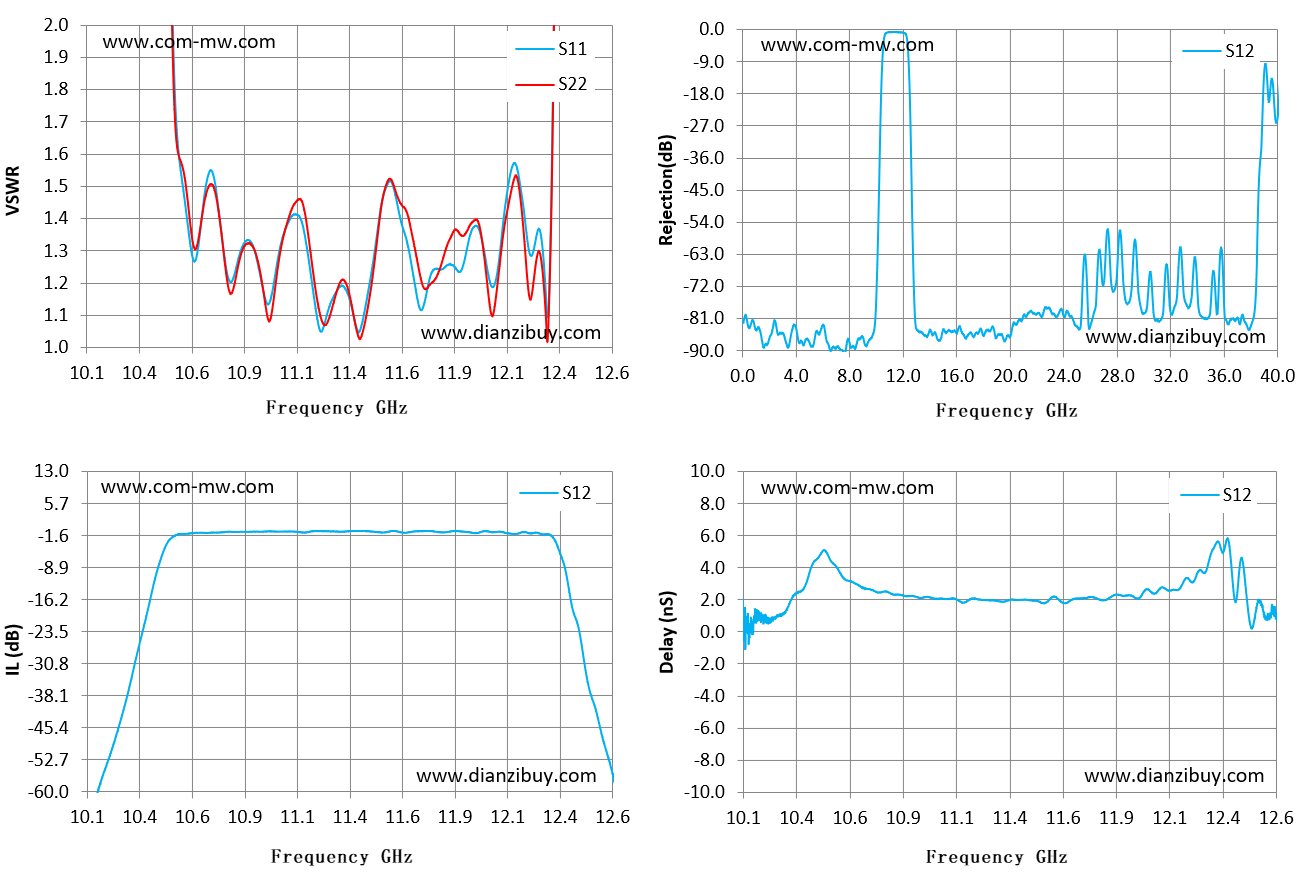

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 10.1 | 51.16 | 319.39 | -66.8 | -0.58 |
| 10.28 | 26.79 | 82.88 | -40.27 | 1.07 |
| 10.46 | 5.44 | 5.69 | -5.59 | 4.79 |
| 10.64 | 1.36 | 1.37 | -0.95 | 2.89 |
| 10.81 | 1.24 | 1.22 | -0.75 | 2.3 |
| 10.99 | 1.2 | 1.15 | -0.67 | 2.08 |
| 11.17 | 1.21 | 1.27 | -0.62 | 2.06 |
| 11.35 | 1.15 | 1.17 | -0.58 | 1.97 |
| 11.53 | 1.5 | 1.51 | -0.75 | 1.91 |
| 11.71 | 1.15 | 1.18 | -0.55 | 2.09 |
| 11.89 | 1.25 | 1.35 | -0.69 | 2.23 |
| 12.06 | 1.25 | 1.22 | -0.71 | 2.73 |
| 12.24 | 1.34 | 1.27 | -0.94 | 3.83 |
| 12.42 | 22.06 | 13.75 | -19.89 | 2.72 |
| 12.6 | 42.53 | 34.05 | -56.06 | 0.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
