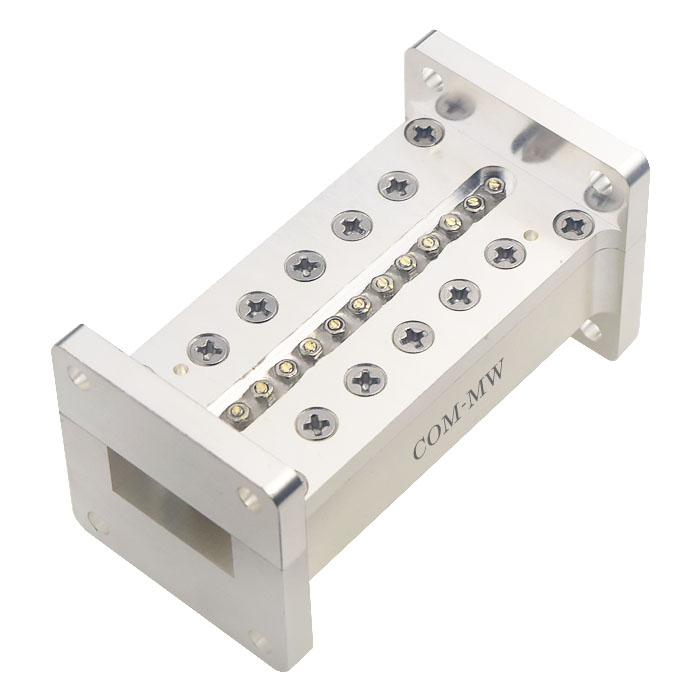

通带频率11033.6~11116.4MHz, DC-10.8GHz≥50dB, 11.35-16GHz≥50dB, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 11033.6 | ~ | 11116.4 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 10993.6 | MHz≥ | 20 | dB | ||
| 带外抑制 | 11156.4 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-10.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | 11.35-16 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.3 |
| 接口形式 | 波导口 |

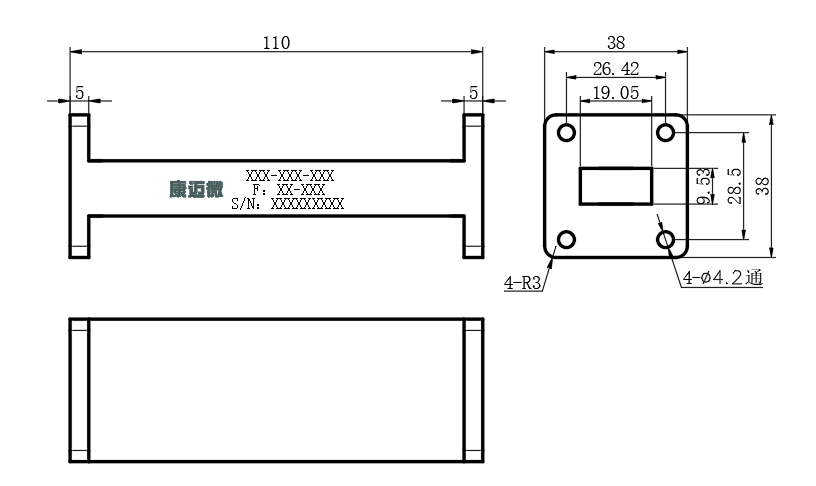

| 波导口型号 | WR75orBJ120 |
| 波导法兰型号 | FBP120 |
| 表面 | 黑色烤漆喷三防 |
| 功率容量 | 100W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 满足IP65 |

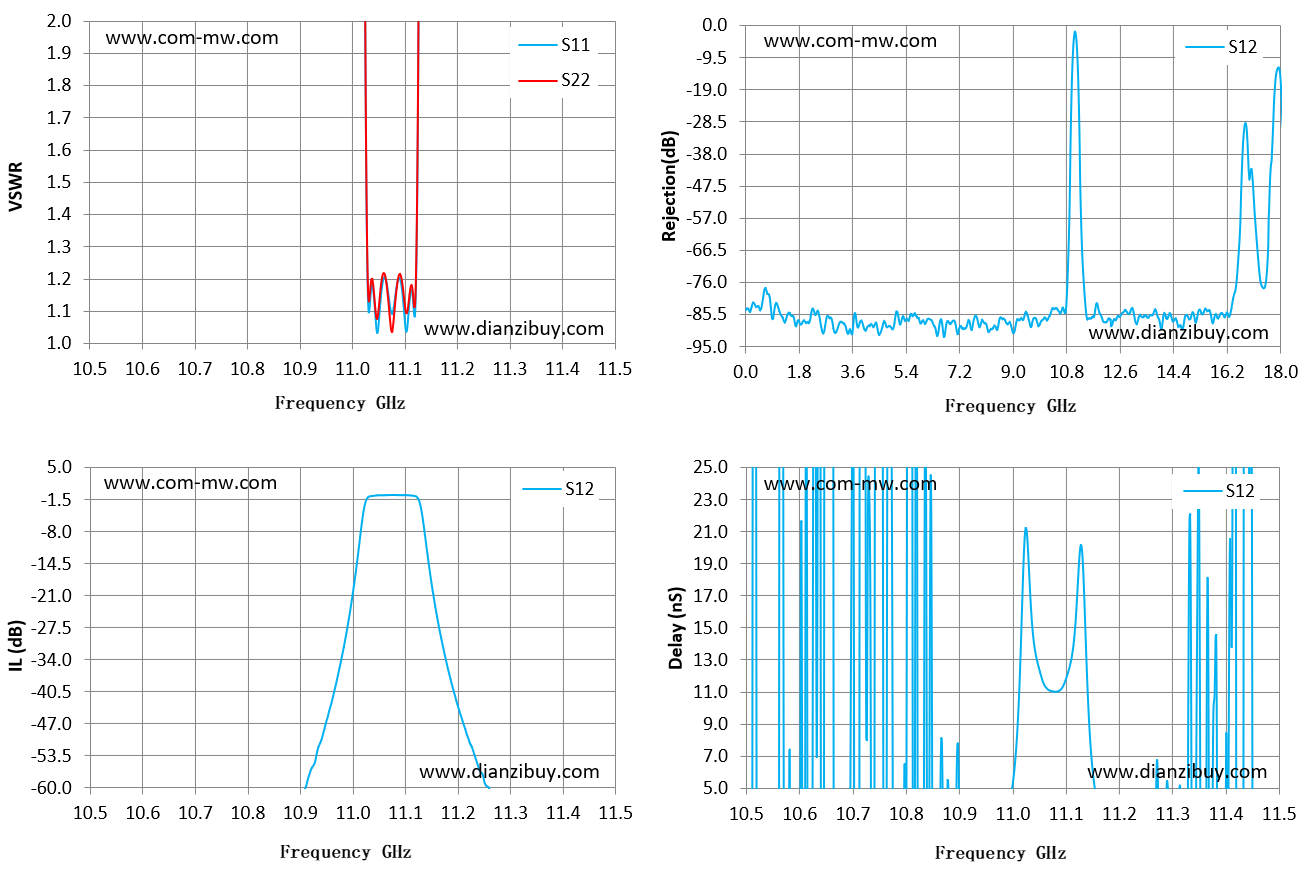

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 10.50 | 7431.12 | 1173.75 | -77.18 | -53.38 |
| 10.57 | 422.29 | 218.77 | -83.35 | 3.94 |
| 10.64 | 943.24 | 425.63 | -75.96 | -8.11 |
| 10.71 | 184.73 | 294.38 | -77.76 | -81.30 |
| 10.79 | 277.75 | 229.62 | -76.48 | -71.84 |
| 10.86 | 112.84 | 229.14 | -70.61 | -0.42 |
| 10.93 | 136.61 | 165.16 | -53.96 | 0.41 |
| 11.00 | 37.68 | 84.28 | -20.63 | 5.26 |
| 11.07 | 1.14 | 1.11 | -0.55 | 11.10 |
| 11.14 | 17.41 | 23.00 | -10.99 | 11.60 |
| 11.21 | 98.36 | 416.37 | -46.92 | 1.09 |
| 11.29 | 135.82 | 156.32 | -67.91 | 5.47 |
| 11.36 | 122.77 | 181.74 | -70.51 | -19.28 |
| 11.43 | 117.97 | 142.38 | -75.25 | -130.16 |
| 11.50 | 133.24 | 196.45 | -76.69 | -82.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
