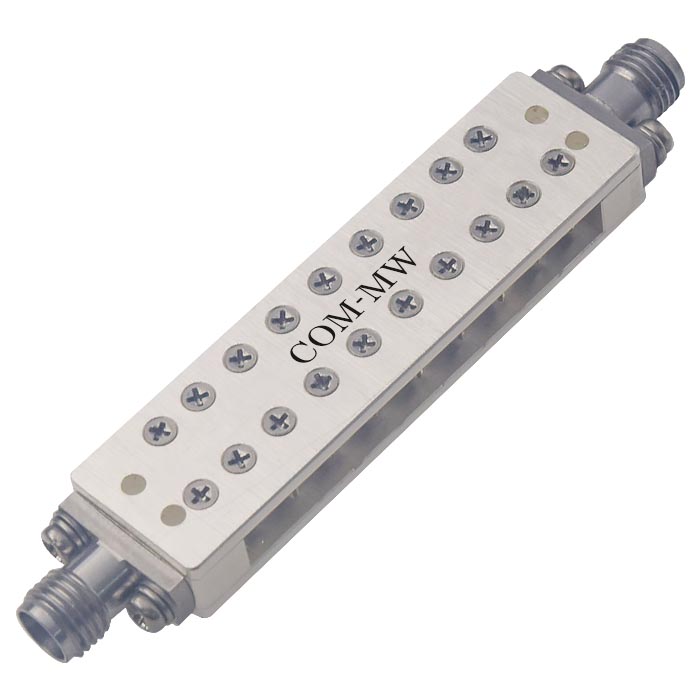

通带频率 10950~12750MHz, DC-10350MHz≥80dBc, 13750-20000MHz≥80dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10950 | ~ | 12750 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-10350 | MHz≥ | 80 | dBc | ||
| 带外抑制 | 13750-20000 | MHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

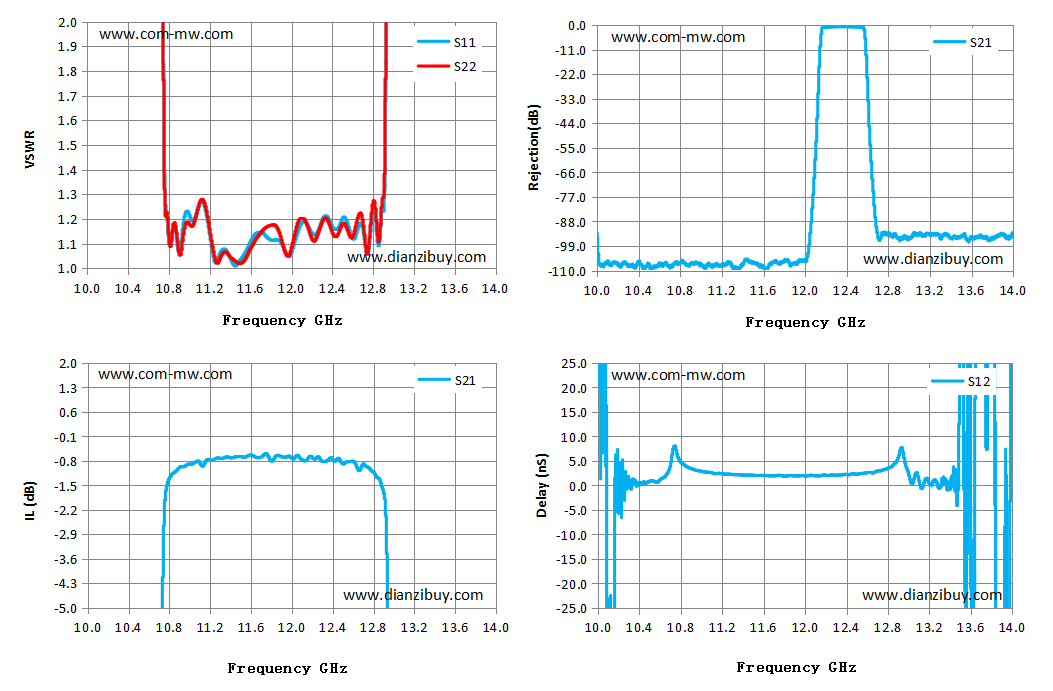

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 10.00 | 113.34 | 121.20 | -108.12 | -93.02 | 173.46 |
| 10.29 | 85.81 | 79.69 | -91.23 | -106.95 | 0.01 |
| 10.57 | 35.83 | 36.35 | -49.66 | -108.64 | 0.62 |
| 10.86 | 1.17 | 1.18 | -1.11 | -107.25 | 3.77 |
| 11.14 | 1.26 | 1.27 | -0.92 | -107.16 | 2.39 |
| 11.43 | 1.02 | 1.03 | -0.70 | -104.87 | 2.11 |
| 11.71 | 1.15 | 1.15 | -0.67 | -106.20 | 1.98 |
| 12.00 | 1.06 | 1.08 | -0.73 | -105.55 | 1.95 |
| 12.29 | 1.18 | 1.17 | -0.79 | -0.71 | 2.07 |
| 12.57 | 1.16 | 1.13 | -0.82 | -1.74 | 2.49 |
| 12.86 | 1.09 | 1.11 | -1.33 | -93.61 | 4.32 |
| 13.14 | 22.63 | 32.45 | -54.31 | -94.24 | -0.32 |
| 13.43 | 37.27 | 52.22 | -89.94 | -94.85 | 1.10 |
| 13.71 | 59.97 | 83.76 | -93.02 | -94.97 | 129.87 |
| 14.00 | 93.58 | 120.78 | -95.37 | -92.91 | 206.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
