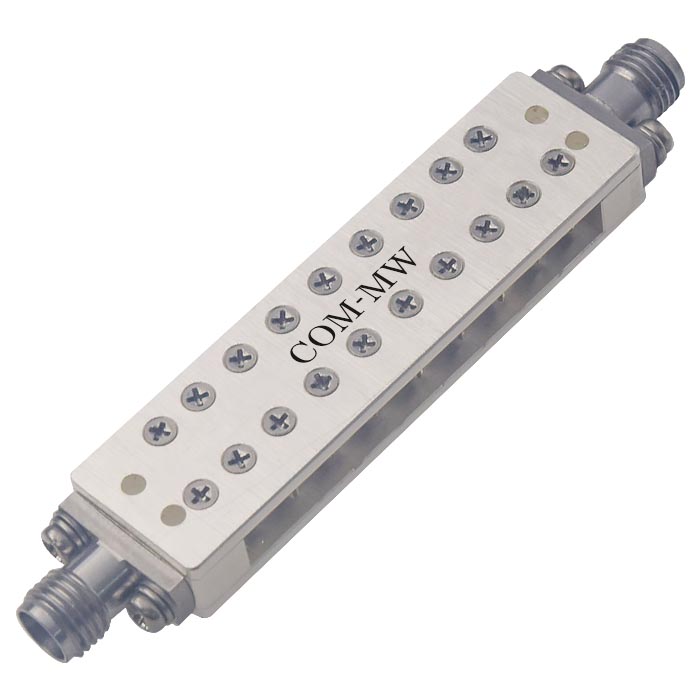

通带频率10.7~14.5GHz, DC-9.5GHz≥50dB, 15.45-29.7GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.7 | ~ | 14.5 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-9.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 15.45-29.7 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.5ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

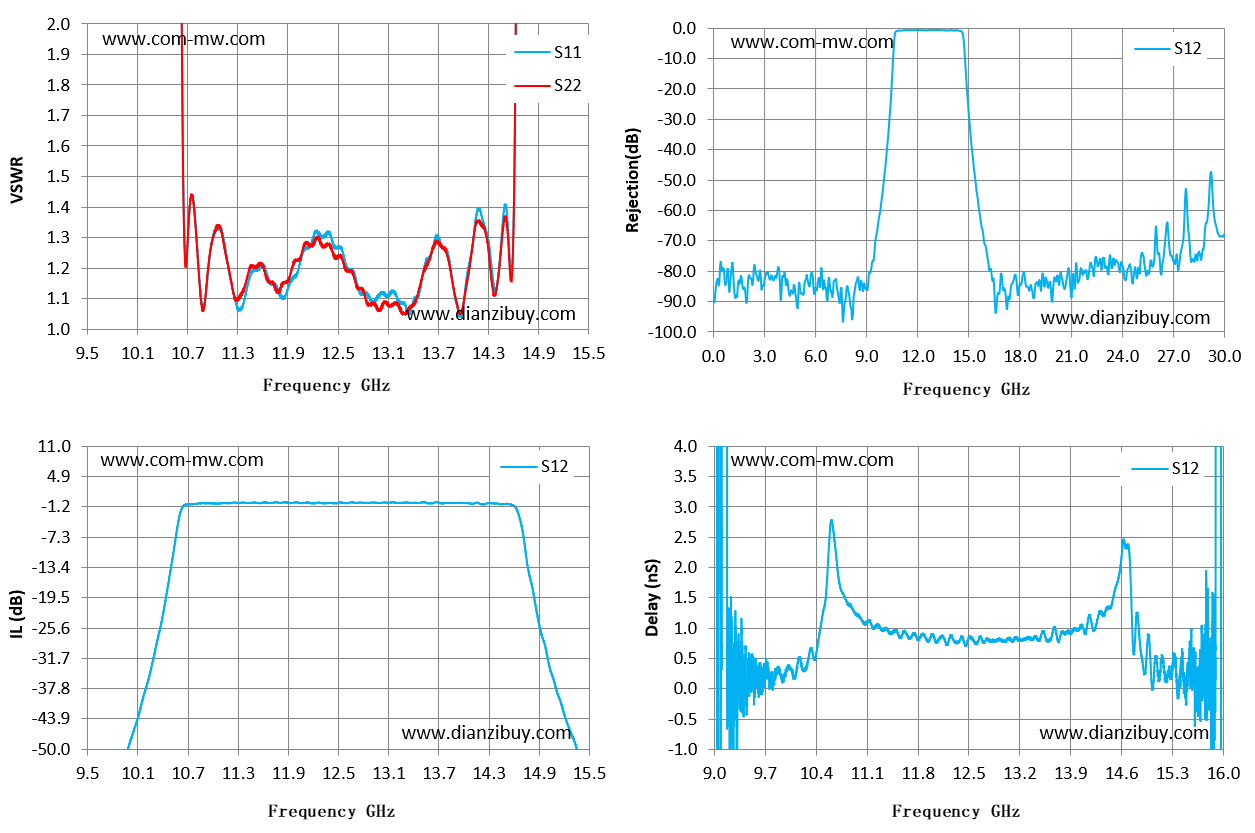

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 9.5 | 100.87 | 147.76 | -70.79 | 0.04 |
| 9.93 | 65.68 | 91.09 | -52.69 | 0.11 |
| 10.36 | 40.54 | 42.88 | -26.15 | 0.54 |
| 10.79 | 1.37 | 1.35 | -0.61 | 1.52 |
| 11.21 | 1.17 | 1.17 | -0.45 | 1.02 |
| 11.64 | 1.19 | 1.17 | -0.36 | 0.9 |
| 12.07 | 1.24 | 1.25 | -0.45 | 0.78 |
| 12.5 | 1.27 | 1.24 | -0.38 | 0.84 |
| 12.93 | 1.09 | 1.08 | -0.37 | 0.81 |
| 13.36 | 1.05 | 1.07 | -0.4 | 0.82 |
| 13.79 | 1.26 | 1.26 | -0.42 | 0.94 |
| 14.21 | 1.38 | 1.35 | -0.71 | 0.98 |
| 14.64 | 2.58 | 2.55 | -2.1 | 2.42 |
| 15.07 | 49.08 | 42.57 | -35.9 | 0.52 |
| 15.5 | 58.55 | 88.76 | -56.31 | -0.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
