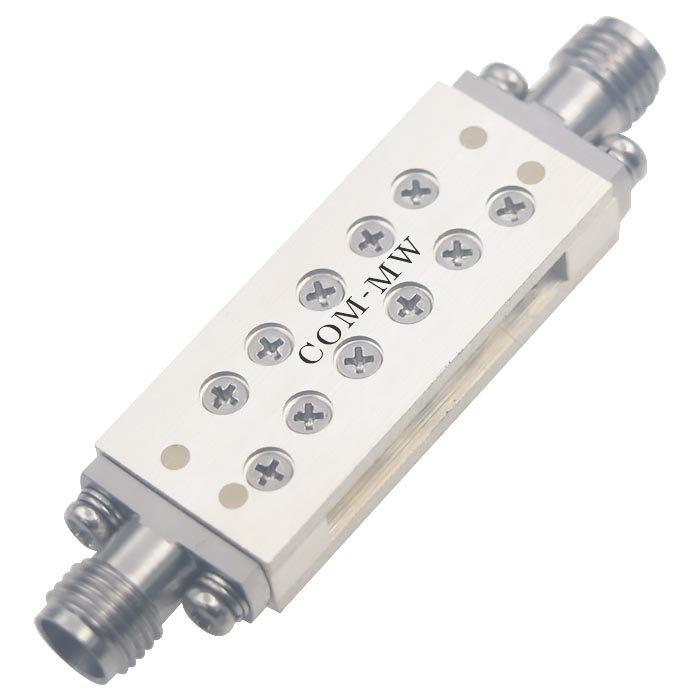

通带频率 13.75~14.5GHz, 12.9-13.5GHz≥40dBc, 14.7-15GHz≥35dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13.75 | ~ | 14.5 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-12.9 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 12.9-13.5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 14.7-15 | GHz≥ | 35 | dBc | ||
| 带外抑制 | 15-27 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

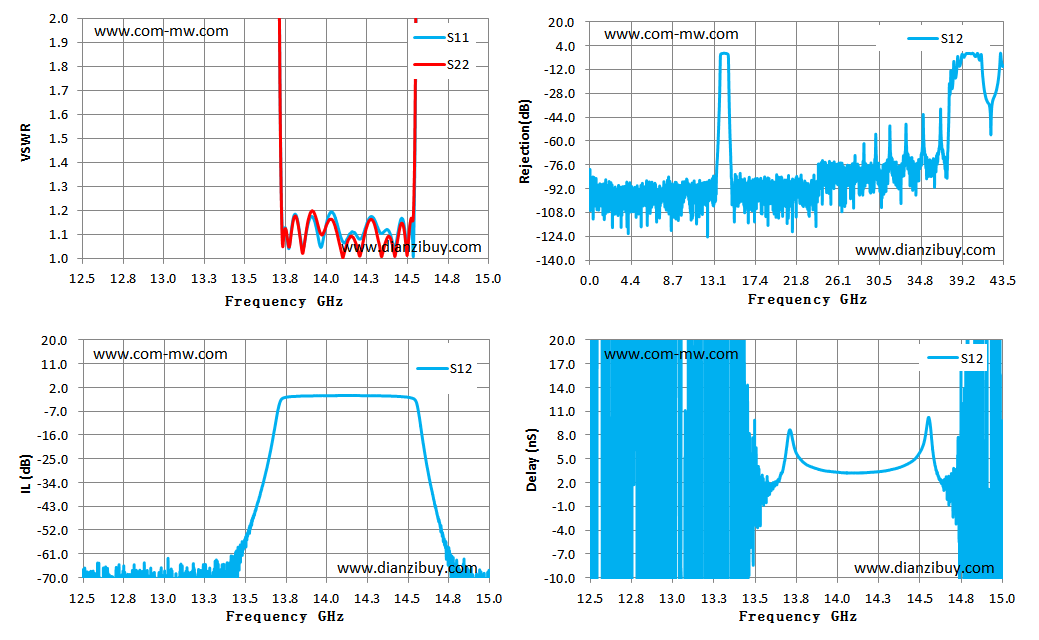

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 12.50 | 93.81 | 102.17 | -67.00 | -78.95 | 278.79 |
| 12.68 | 92.43 | 95.83 | -70.88 | -104.00 | -10.51 |
| 12.86 | 78.87 | 84.02 | -79.68 | -91.63 | 28.64 |
| 13.04 | 69.16 | 74.18 | -71.73 | -90.03 | 64.68 |
| 13.21 | 58.85 | 62.56 | -87.42 | -90.94 | 50.20 |
| 13.39 | 44.57 | 45.07 | -76.02 | -91.72 | -114.83 |
| 13.57 | 27.93 | 27.09 | -42.91 | -104.38 | 1.96 |
| 13.75 | 1.12 | 1.12 | -1.68 | -91.07 | 5.71 |
| 13.93 | 1.15 | 1.18 | -1.16 | -80.81 | 3.45 |
| 14.11 | 1.07 | 1.02 | -1.07 | -84.18 | 3.22 |
| 14.29 | 1.17 | 1.15 | -1.15 | -88.89 | 3.49 |
| 14.46 | 1.16 | 1.14 | -1.48 | -87.30 | 4.82 |
| 14.64 | 22.57 | 21.76 | -35.72 | -72.98 | 1.48 |
| 14.82 | 54.22 | 47.23 | -77.75 | -2.07 | -121.40 |
| 15.00 | 73.92 | 66.93 | -67.22 | -9.21 | -138.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
