通带频率14195~14205MHz, DC-13700MHz≥50dBc, 14700-20000MHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 14195 | ~ | 14205 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-13700 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 14700-20000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.8ns |
| 工作温度 | +10~+40℃设计保证 |

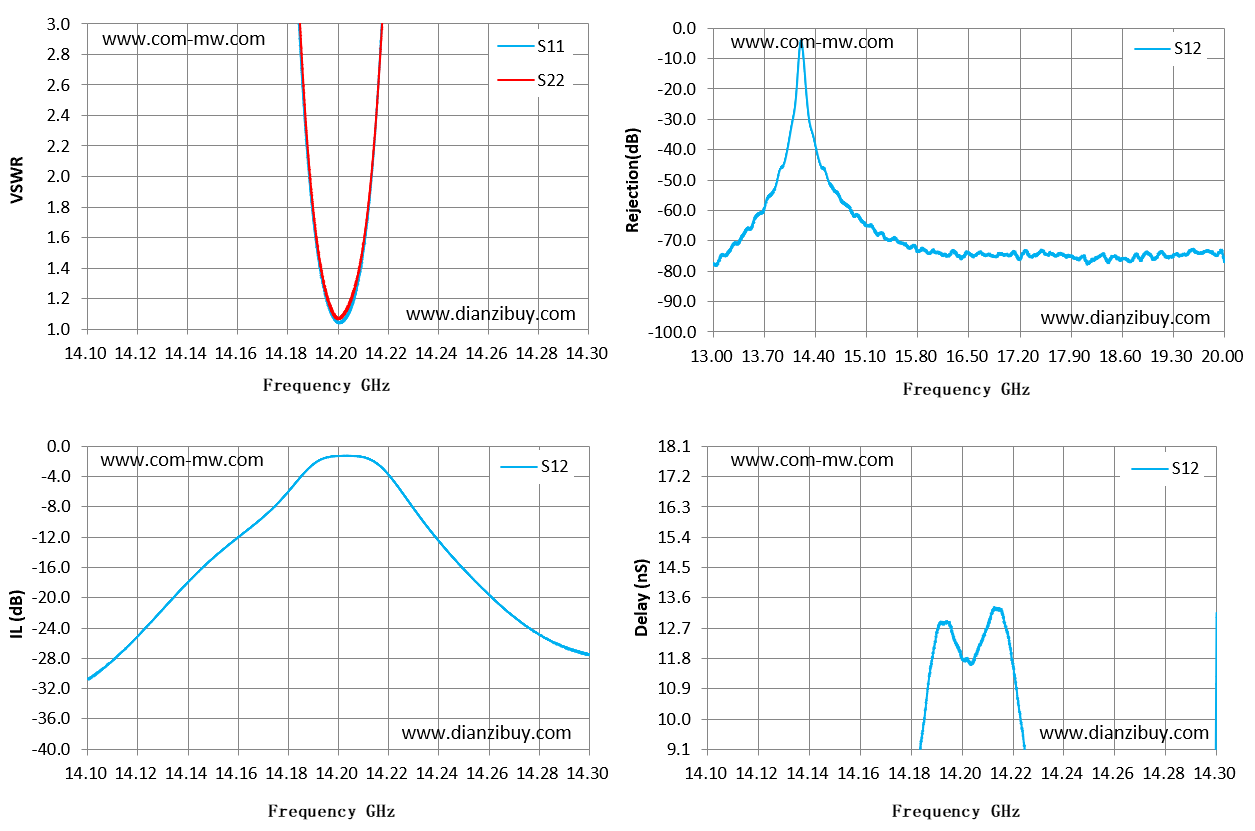

| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 14.1 | 36.5 | -30.78 | -4.56 |
| 14.11 | 34.52 | -28.29 | -0.5 |
| 14.13 | 30.18 | -21.49 | 2.59 |
| 14.14 | 29.19 | -17.94 | 4.01 |
| 14.16 | 21.05 | -12.01 | 5.07 |
| 14.17 | 11.87 | -9.34 | 5.21 |
| 14.19 | 1.74 | -2.35 | 12.57 |
| 14.2 | 1.04 | -1.28 | 11.81 |
| 14.21 | 1.5 | -1.45 | 12.77 |
| 14.23 | 10.64 | -8.25 | 6.55 |
| 14.24 | 20.02 | -12.53 | 3.96 |
| 14.26 | 31.1 | -19.62 | 1.51 |
| 14.27 | 34.31 | -22.54 | 0.34 |
| 14.29 | 43.23 | -26.53 | -0.26 |
| 14.3 | 47.67 | -27.53 | 13.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
