通带频率 15.6~16.4GHz, 15.1-15.15GHz≥20dB, 16.83-16.88GHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15.6 | ~ | 16.4 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-14.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | 14.8-15.1 | GHz≥ | 30 | dB | ||
| 带外抑制 | 15.1-15.15 | GHz≥ | 20 | dB | ||
| 带外抑制 | 16.83-16.88 | GHz≥ | 20 | dB | ||
| 带外抑制 | 16.88-17 | GHz≥ | 30 | dB | ||
| 带外抑制 | 17-17.2 | GHz≥ | 55 | dB | ||
| 带外抑制 | 17.2-32 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB | |||
| 相位非线性度 | / | / | 10 | ° | ||
| 群时延波动 | / | / | 1 | ns |
| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

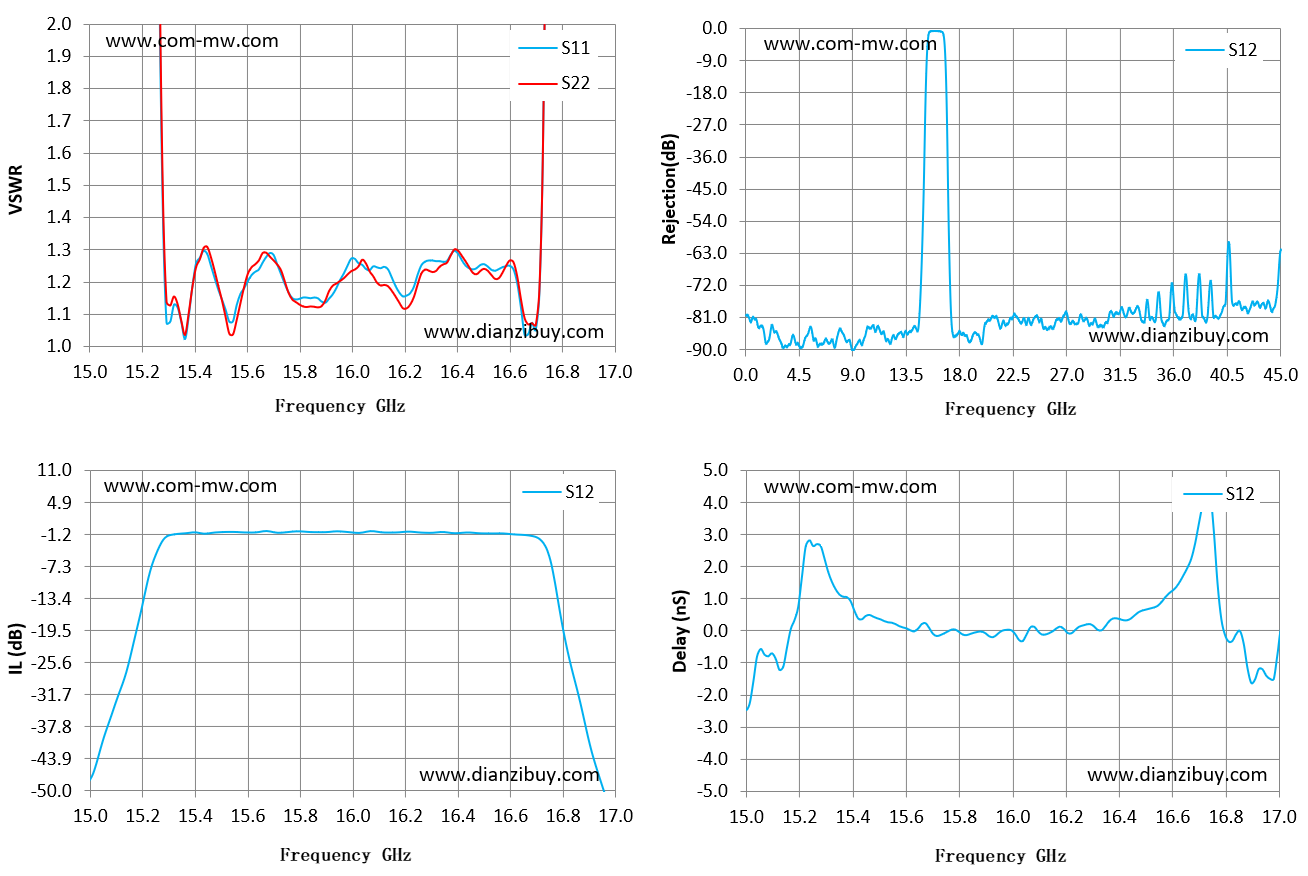

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 15 | 67.43 | 50.05 | -48.1 | -2.45 |
| 15.14 | 41.19 | 39.73 | -27.44 | -1.12 |
| 15.29 | 1.41 | 1.47 | -2.2 | 2.66 |
| 15.43 | 1.27 | 1.27 | -0.92 | 0.39 |
| 15.57 | 1.13 | 1.08 | -0.72 | 0.21 |
| 15.71 | 1.28 | 1.27 | -0.77 | -0.09 |
| 15.86 | 1.15 | 1.12 | -0.74 | -0.05 |
| 16 | 1.27 | 1.24 | -0.79 | 0.02 |
| 16.14 | 1.24 | 1.19 | -0.82 | -0.07 |
| 16.29 | 1.26 | 1.24 | -0.85 | 0.2 |
| 16.43 | 1.27 | 1.28 | -0.86 | 0.33 |
| 16.57 | 1.24 | 1.21 | -0.97 | 0.9 |
| 16.71 | 1.05 | 1.07 | -1.7 | 3.34 |
| 16.86 | 39.95 | 33.21 | -30.67 | |
| 17 | 79.62 | 70.71 | -55.49 | -0.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
