通带频率17698~17702MHz, DC-17GGHz≥60dB, 18.4-38GHz≥60dB, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17698 | ~ | 17702 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-17G | GHz≥ | 60 | dB | ||
| 带外抑制 | 18.4-38 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

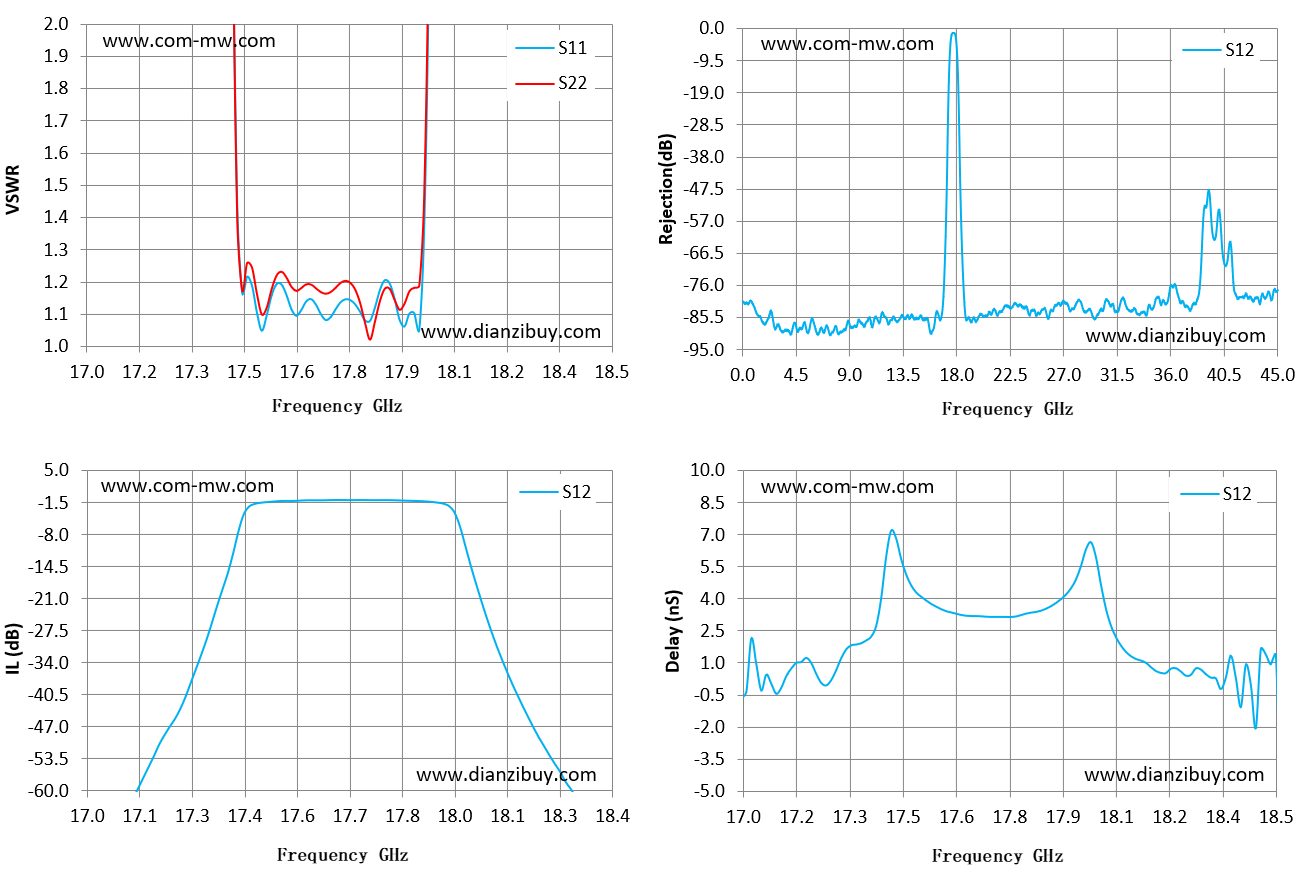

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 17 | 102.54 | 861.6 | -74.75 | -0.57 |
| 17.11 | 99.19 | 402.38 | -62.78 | -0.16 |
| 17.21 | 64.92 | 240.53 | -48.72 | 0.48 |
| 17.32 | 37.11 | 48.2 | -29.31 | 1.86 |
| 17.43 | 1.44 | 1.4 | -2.41 | 6.82 |
| 17.54 | 1.16 | 1.18 | -1.2 | 3.76 |
| 17.64 | 1.14 | 1.19 | -1.08 | 3.21 |
| 17.75 | 1.15 | 1.21 | -1.03 | 3.15 |
| 17.86 | 1.21 | 1.18 | -1.16 | 3.53 |
| 17.96 | 1.05 | 1.19 | -1.8 | 5.54 |
| 18.07 | 27.42 | 42.4 | -24.6 | 1.81 |
| 18.18 | 57.18 | 117.65 | -45.14 | 0.53 |
| 18.29 | 65.83 | 184.39 | -59.57 | 0.69 |
| 18.39 | 93.04 | 1187.84 | -69.94 | 0.29 |
| 18.5 | 112.17 | 502.75 | -80.41 | 1.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
