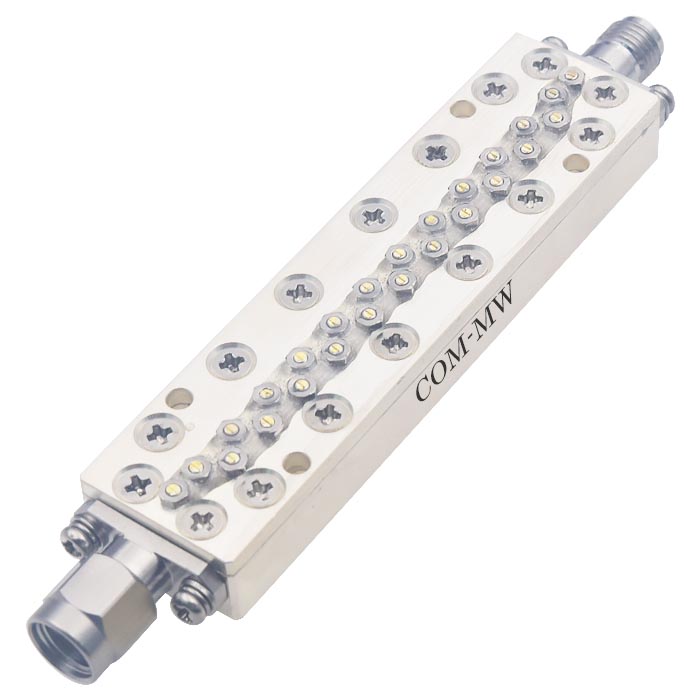

通带频率17.8~18.8GHz, DC-15.9GHz≥100dB, 15.9-16.85GHz≥90dB, 2.92-MF
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.8 | ~ | 18.8 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-15.9 | GHz≥ | 100 | dB | ||
| 带外抑制 | 15.9-16.85 | GHz≥ | 90 | dB | ||
| 带外抑制 | 16.85-17.3 | GHz≥ | 30 | dB | ||
| 带外抑制 | 19.3-21 | GHz≥ | 30 | dB | ||
| 带外抑制 | 21-30 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | 2.92-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 带内波动 | ≤0.1dB@任意40M |
| 时延波动 | ≤0.4ns@任意80M |

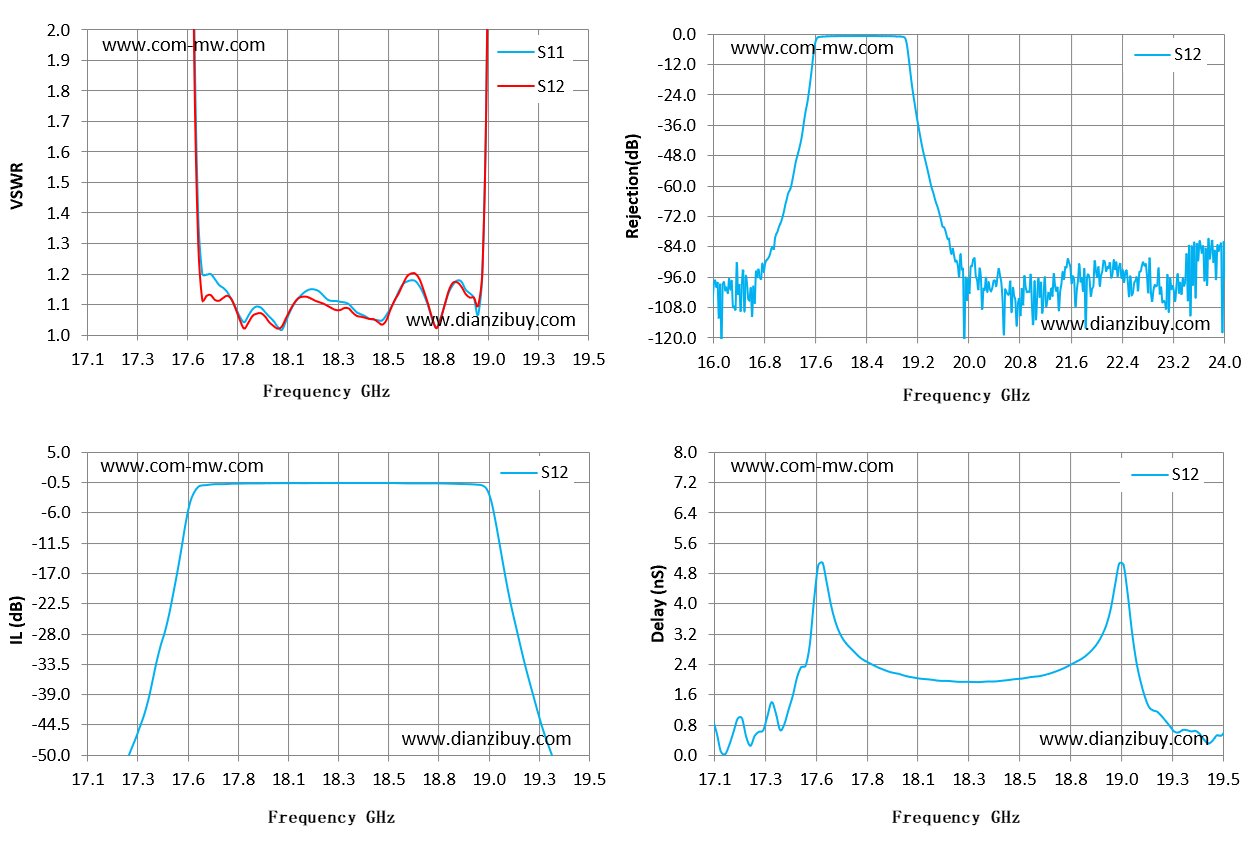

| Frequency GHz | S11 驻波 | S12 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 17.1 | 20.35 | 23.32 | -71.97 | 0.91 |
| 17.27 | 22.65 | 23.77 | -53.69 | 0.25 |
| 17.44 | 23.95 | 22.35 | -33.05 | 0.82 |
| 17.61 | 2.12 | 1.95 | -2.31 | 5.09 |
| 17.79 | 1.11 | 1.12 | -0.76 | 2.57 |
| 17.96 | 1.07 | 1.06 | -0.68 | 2.17 |
| 18.13 | 1.13 | 1.13 | -0.67 | 1.99 |
| 18.3 | 1.11 | 1.08 | -0.64 | 1.94 |
| 18.47 | 1.05 | 1.05 | -0.63 | 1.98 |
| 18.64 | 1.18 | 1.19 | -0.69 | 2.09 |
| 18.81 | 1.1 | 1.1 | -0.72 | 2.48 |
| 18.99 | 1.2 | 1.21 | -1.1 | 4.49 |
| 19.16 | 16.9 | 19.13 | -26.83 | 1.28 |
| 19.33 | 21.02 | 21.97 | -50.94 | 0.66 |
| 19.5 | 22.97 | 21.66 | -66.82 | 0.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 盖板和底座锡焊密封 |
提供技术要求，工程师 1 个工作日内响应。
