通带频率18.3~19.5GHz, DC-16.85GHz≥100dB, 16.85-17.35GHz≥90dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18.3 | ~ | 19.5 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-16.85 | GHz≥ | 100 | dB | ||
| 带外抑制 | 16.85-17.35 | GHz≥ | 90 | dB | ||
| 带外抑制 | 17.35-17.8 | GHz≥ | 30 | dB | ||
| 带外抑制 | 20-21.8 | GHz≥ | 30 | dB | ||
| 带外抑制 | 21.8-30 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | 2.92-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 带内波动 | ≤0.1dB@任意40M |
| 时延波动 | ≤0.4ns@任意80M |

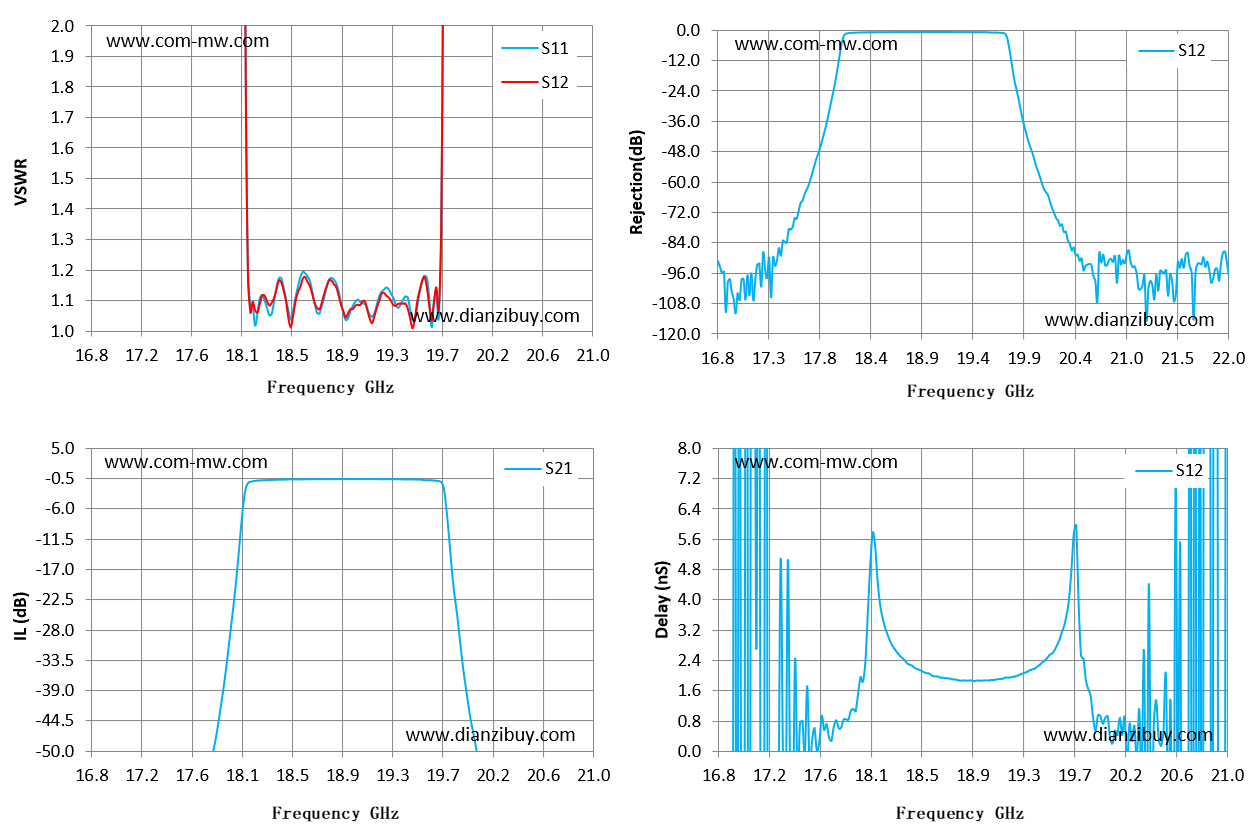

| Frequency GHz | S11 驻波 | S12 驻波 | S21 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 16.8 | 19.4 | 20.3 | -90.97 | -17.7 |
| 17.1 | 18.9 | 21.43 | -106.2 | 20.74 |
| 17.4 | 19.92 | 22.64 | -92.92 | -1.02 |
| 17.7 | 23.72 | 23.28 | -64.86 | 0.72 |
| 18 | 19.05 | 18.09 | -22.9 | 1.85 |
| 18.3 | 1.05 | 1.08 | -0.8 | 2.54 |
| 18.6 | 1.19 | 1.18 | -0.68 | 1.98 |
| 18.9 | 1.09 | 1.09 | -0.63 | 1.87 |
| 19.2 | 1.09 | 1.08 | -0.65 | 1.95 |
| 19.5 | 1.04 | 1.01 | -0.7 | 2.39 |
| 19.8 | 9.14 | 9.97 | -10.87 | 2.53 |
| 20.1 | 25.15 | 19.38 | -58.3 | 0.44 |
| 20.4 | 27.35 | 21.89 | -84.26 | 0.65 |
| 20.7 | 24.64 | 23.21 | -87.84 | 18.28 |
| 21 | 21.1 | 21.07 | -86.95 | 23.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 盖板和底座锡焊密封 |
提供技术要求，工程师 1 个工作日内响应。
