通带频率 19.15~20.2GHz, DC-18.15GHz≥70dBc, 21.2-30GHz≥70dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 19.15 | ~ | 20.2 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-18.15 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 21.2-30 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.35 |

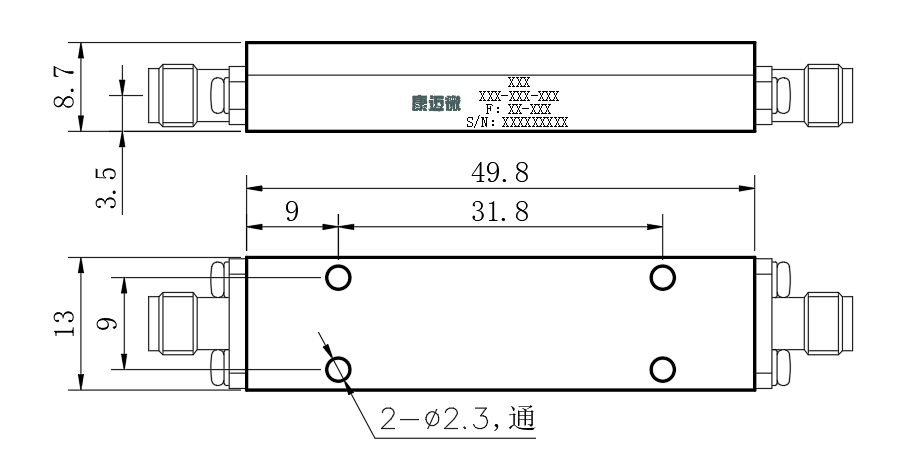

| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

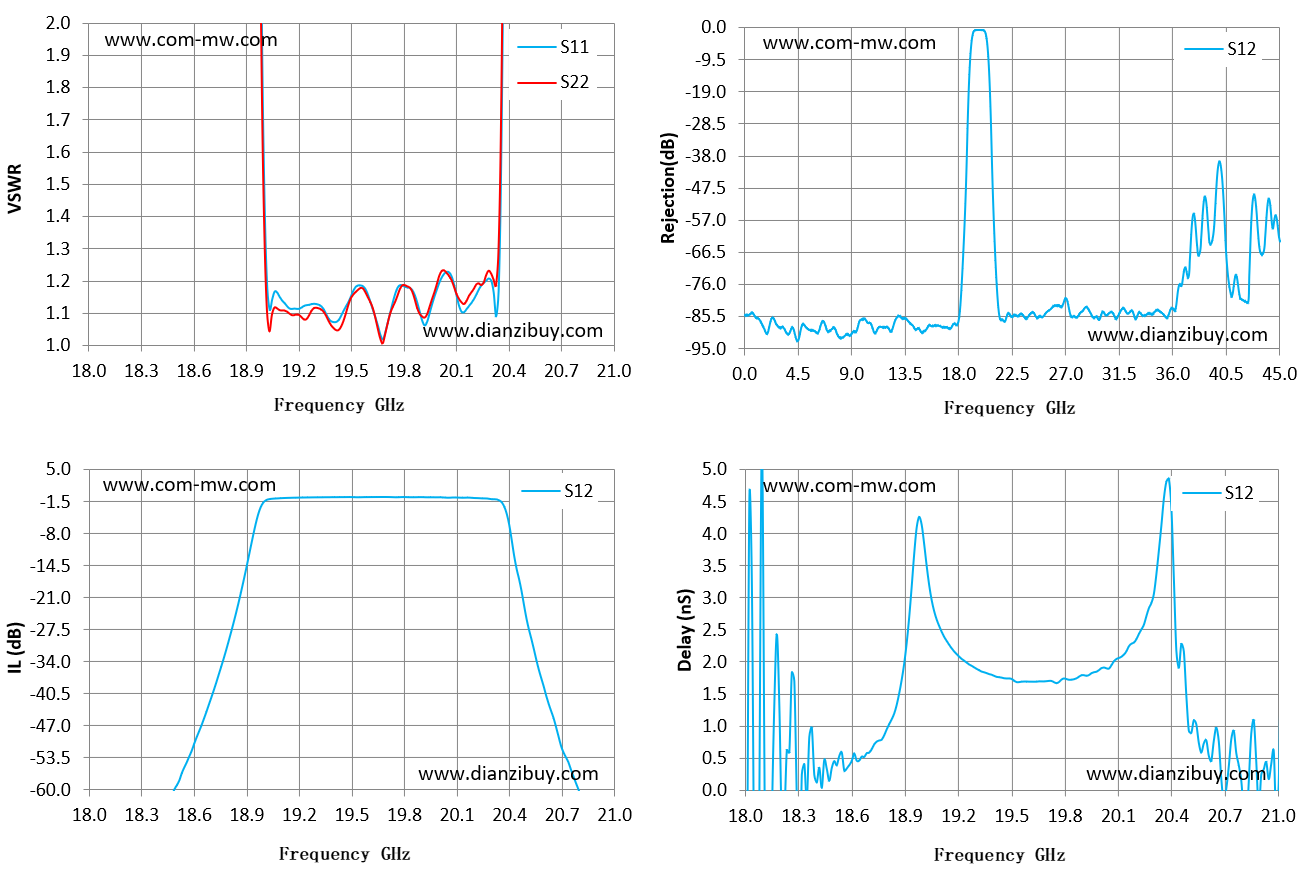

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 18.00 | 63.25 | 55.22 | -85.75 | -5.55 |
| 18.21 | 63.44 | 57.27 | -75.55 | -0.56 |
| 18.43 | 55.26 | 47.31 | -64.23 | 0.03 |
| 18.64 | 50.64 | 39.78 | -46.94 | 0.46 |
| 18.86 | 31.65 | 24.45 | -22.14 | 1.32 |
| 19.07 | 1.17 | 1.12 | -0.83 | 2.79 |
| 19.29 | 1.13 | 1.12 | -0.60 | 1.91 |
| 19.50 | 1.15 | 1.15 | -0.54 | 1.73 |
| 19.71 | 1.07 | 1.07 | -0.53 | 1.70 |
| 19.93 | 1.06 | 1.09 | -0.58 | 1.78 |
| 20.14 | 1.10 | 1.14 | -0.68 | 2.11 |
| 20.36 | 1.54 | 1.67 | -1.65 | 4.54 |
| 20.57 | 29.12 | 31.59 | -35.61 | 0.59 |
| 20.79 | 43.23 | 47.36 | -59.81 | 0.14 |
| 21.00 | 43.18 | 52.33 | -76.13 | -0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
