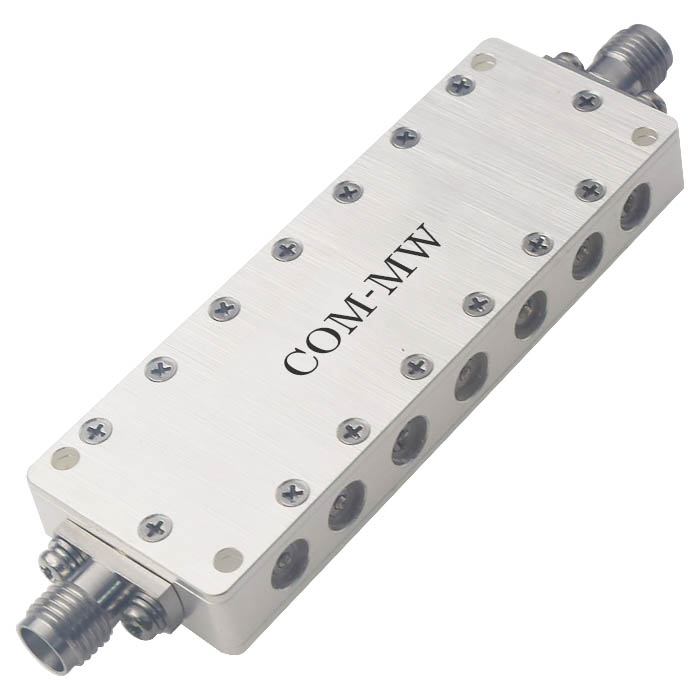

通带频率 2~3.4GHz, 1.7-1.8GHz≥40dBc, 3.6-3.7GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 3.4 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-1.7 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 1.7-1.8 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 3.6-3.7 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 3.7-6 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤5ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

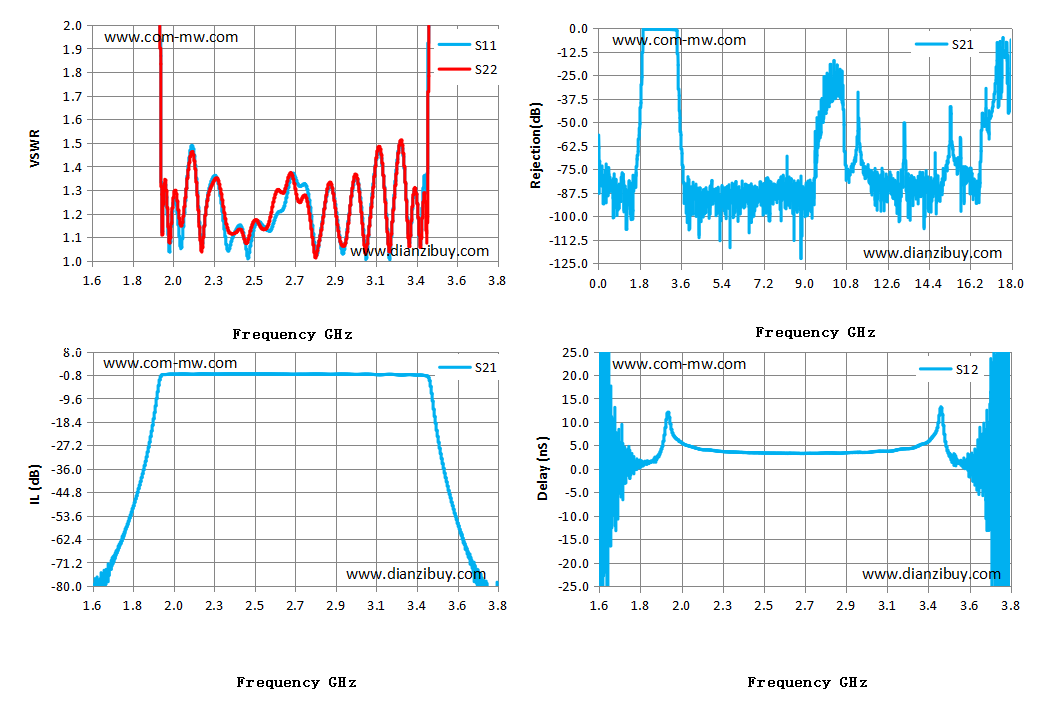

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 1.60 | 755.53 | 243.99 | -88.83 | -56.87 | 66.73 |
| 1.76 | 584.49 | 309.80 | -62.83 | -93.08 | 0.33 |
| 1.91 | 78.40 | 54.68 | -26.68 | -83.64 | 2.40 |
| 2.07 | 1.15 | 1.21 | -0.43 | -79.27 | 4.98 |
| 2.23 | 1.28 | 1.27 | -0.40 | -81.31 | 3.75 |
| 2.39 | 1.14 | 1.13 | -0.38 | 0.00 | 3.43 |
| 2.54 | 1.14 | 1.13 | -0.38 | 0.00 | 3.32 |
| 2.70 | 1.36 | 1.33 | -0.51 | 0.00 | 3.27 |
| 2.86 | 1.21 | 1.21 | -0.48 | 0.00 | 3.34 |
| 3.01 | 1.28 | 1.28 | -0.54 | 0.00 | 3.48 |
| 3.17 | 1.44 | 1.46 | -0.68 | 0.00 | 3.77 |
| 3.33 | 1.11 | 1.12 | -0.67 | 0.00 | 5.22 |
| 3.49 | 30.88 | 24.25 | -30.09 | 0.00 | 2.65 |
| 3.64 | 44.61 | 34.37 | -68.44 | 0.00 | -3.47 |
| 3.80 | 59.78 | 44.06 | -87.32 | 0.00 | -28.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
