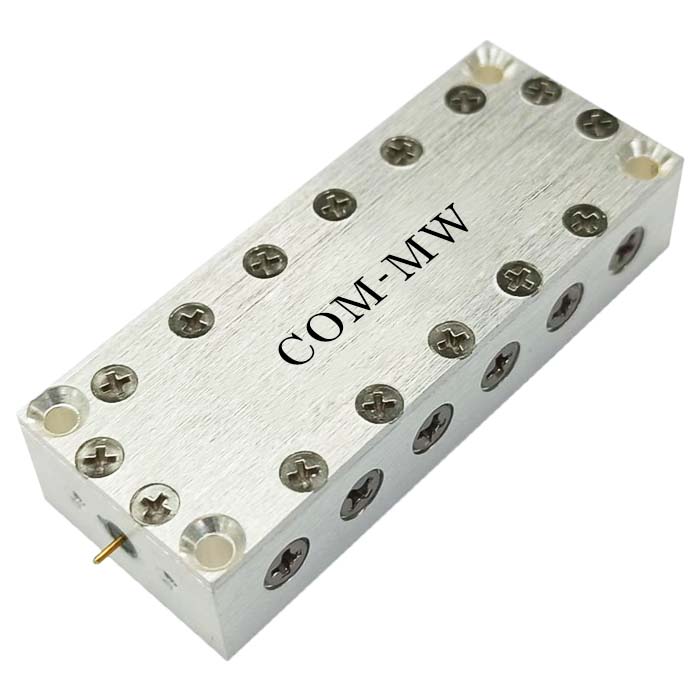

通带频率2.8~3.15GHz, DC-2.6GHz≥42dBc, 3.4-7GHz≥42dBc, SMA可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.8 | ~ | 3.15 | GHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | DC-2.6 | GHz≥ | 42 | dBc | ||
| 带外抑制 | 3.4-7 | GHz≥ | 42 | dBc |

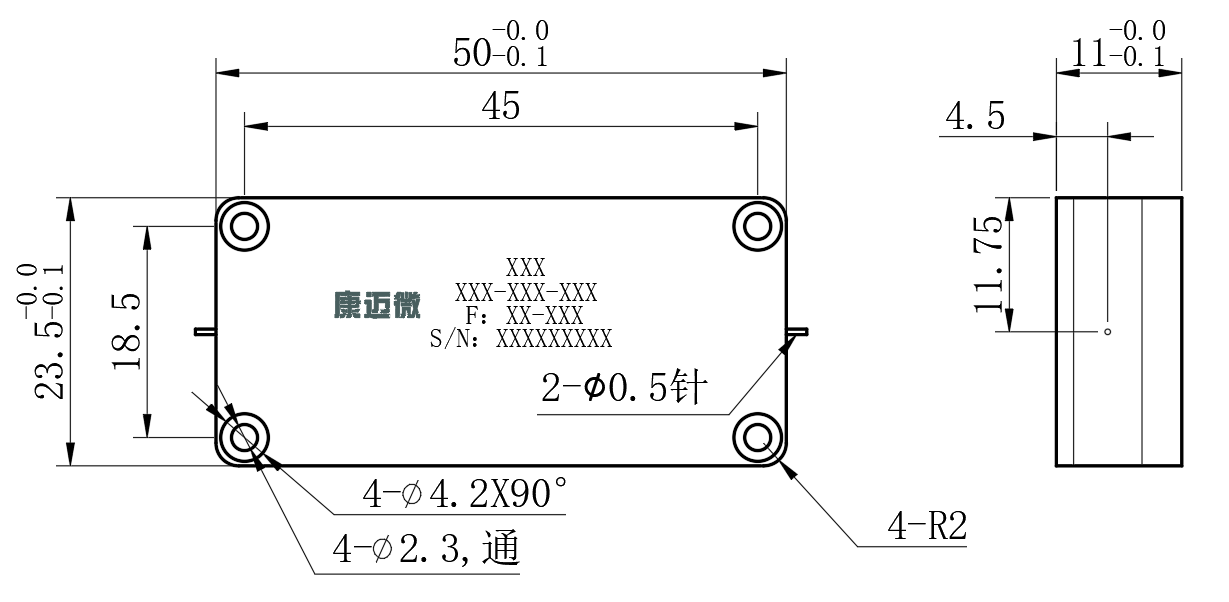

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W |
| 产品外壳材料 | 铝6061 |
| 相位一致性 | ≤10° |
| 工作温度 | -30~+70℃设计保证 |

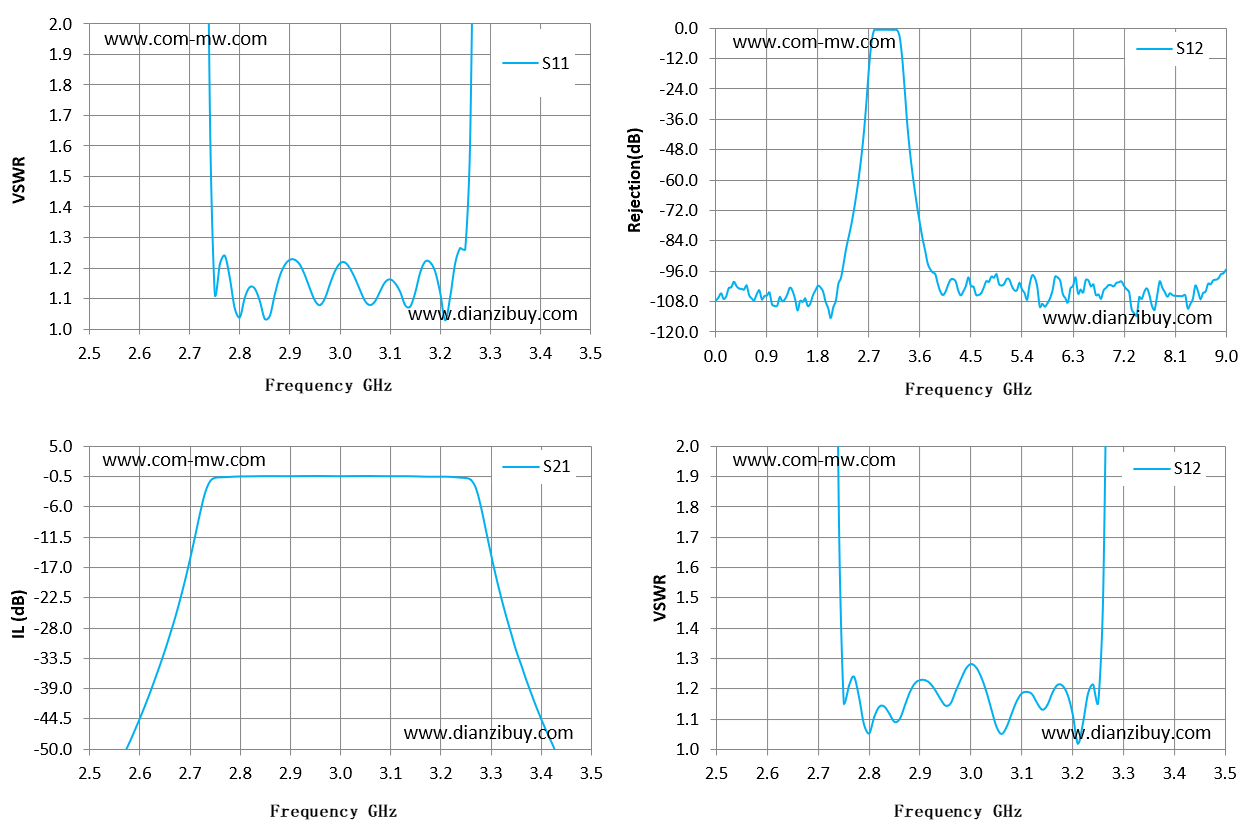

| Frequency GHz | S11 驻波 | S21 损耗 dB | S12 驻波 |
|---|---|---|---|
| 2.5 | 628.95 | -62.21 | 357.33 |
| 2.57 | 698.5 | -50.59 | 322.23 |
| 2.64 | 143.82 | -34.75 | 147.07 |
| 2.71 | 17.96 | -11.39 | 20.69 |
| 2.79 | 1.07 | -0.5 | 1.08 |
| 2.86 | 1.04 | -0.42 | 1.1 |
| 2.93 | 1.18 | -0.41 | 1.19 |
| 3 | 1.22 | -0.44 | 1.28 |
| 3.07 | 1.09 | -0.41 | 1.07 |
| 3.14 | 1.07 | -0.44 | 1.13 |
| 3.21 | 1.03 | -0.52 | 1.02 |
| 3.29 | 14.18 | -10.27 | 13.68 |
| 3.36 | 37.18 | -34.62 | 35.24 |
| 3.43 | 48.35 | -50.69 | 46.32 |
| 3.5 | 48.87 | -63.08 | 46.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
