通带频率20~21.2GHz, DC-18.1GHz≥80dBc, 18.1-19.05GHz≥70dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-18.1 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 18.1-19.05 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 22.15-30 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.35 |

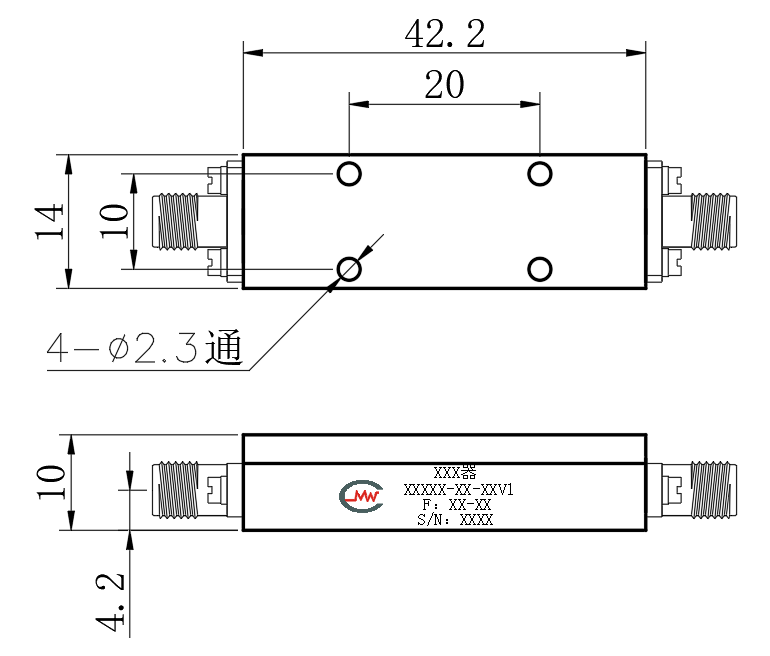

| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

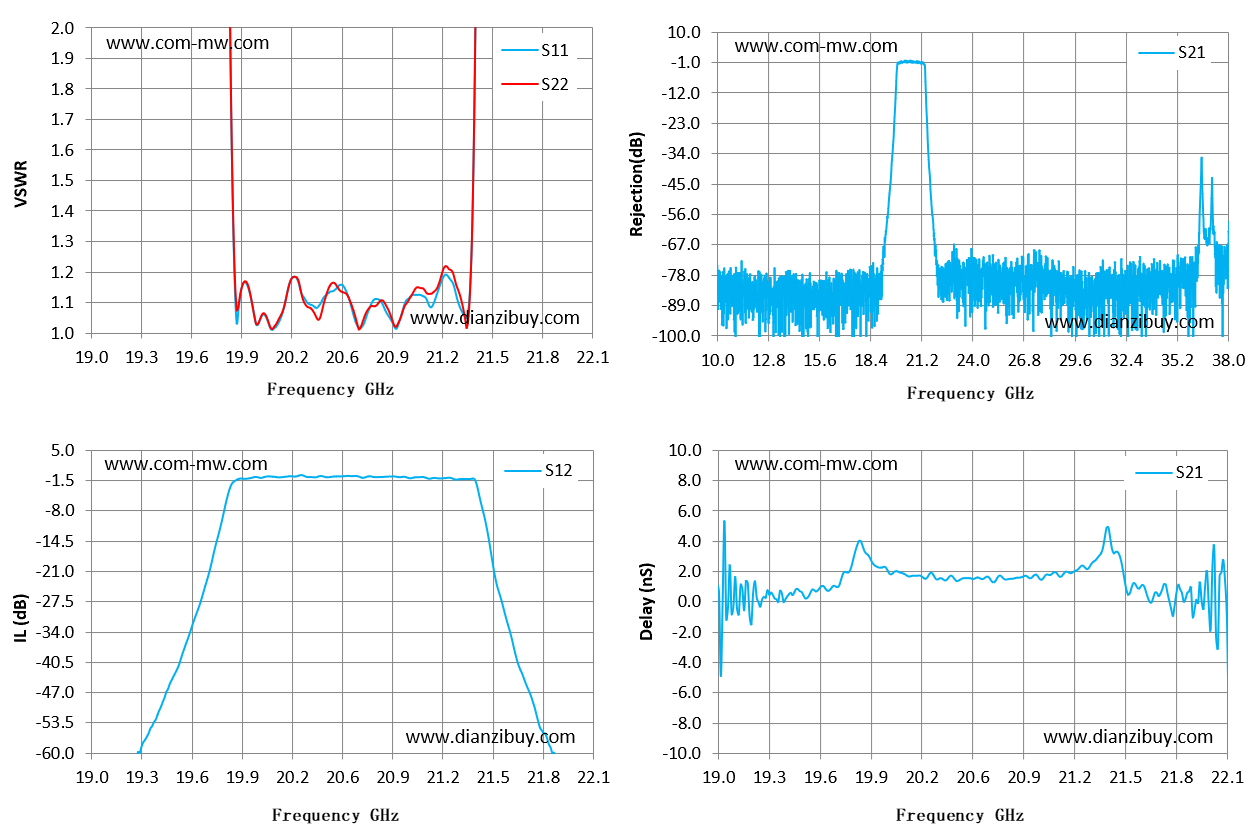

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 时延 ns |
|---|---|---|---|---|
| 19 | 13.43 | 13.26 | -78.62 | 1.09 |
| 19.22 | 11.51 | 11.31 | -65.84 | 0.62 |
| 19.44 | 12.39 | 11.97 | -49.05 | 0.62 |
| 19.66 | 93.94 | 42 | -29.12 | 0.78 |
| 19.89 | 1.14 | 1.17 | -1.54 | 3.38 |
| 20.11 | 1.02 | 1.02 | -0.65 | 1.94 |
| 20.33 | 1.11 | 1.09 | -0.73 | 1.51 |
| 20.55 | 1.16 | 1.14 | -0.63 | 1.54 |
| 20.77 | 1.11 | 1.09 | -0.79 | 1.51 |
| 20.99 | 1.13 | 1.12 | -0.95 | 1.63 |
| 21.21 | 1.19 | 1.22 | -0.93 | 2.29 |
| 21.44 | 7.43 | 6.27 | -9.98 | 3.33 |
| 21.66 | 9.77 | 11.48 | -43.07 | 0.63 |
| 21.88 | 17.7 | 22.85 | -61.83 | 0.96 |
| 22.1 | 50.52 | 120.71 | -78.21 | -0.8 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
