通带频率 20.15~21.2GHz, DC-19.15GHz≥70dBc, 22.2-36GHz≥70dBc, SMA-F可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20.15 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-19.15 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 22.2-36 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.35 |

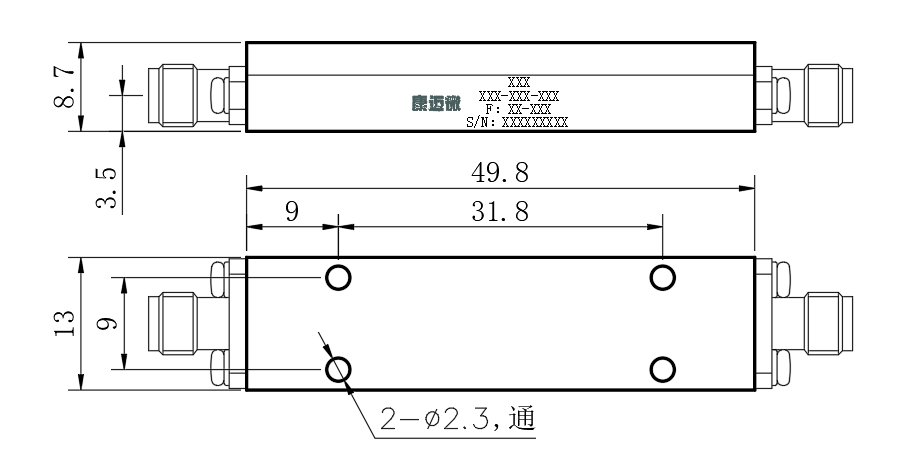

| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

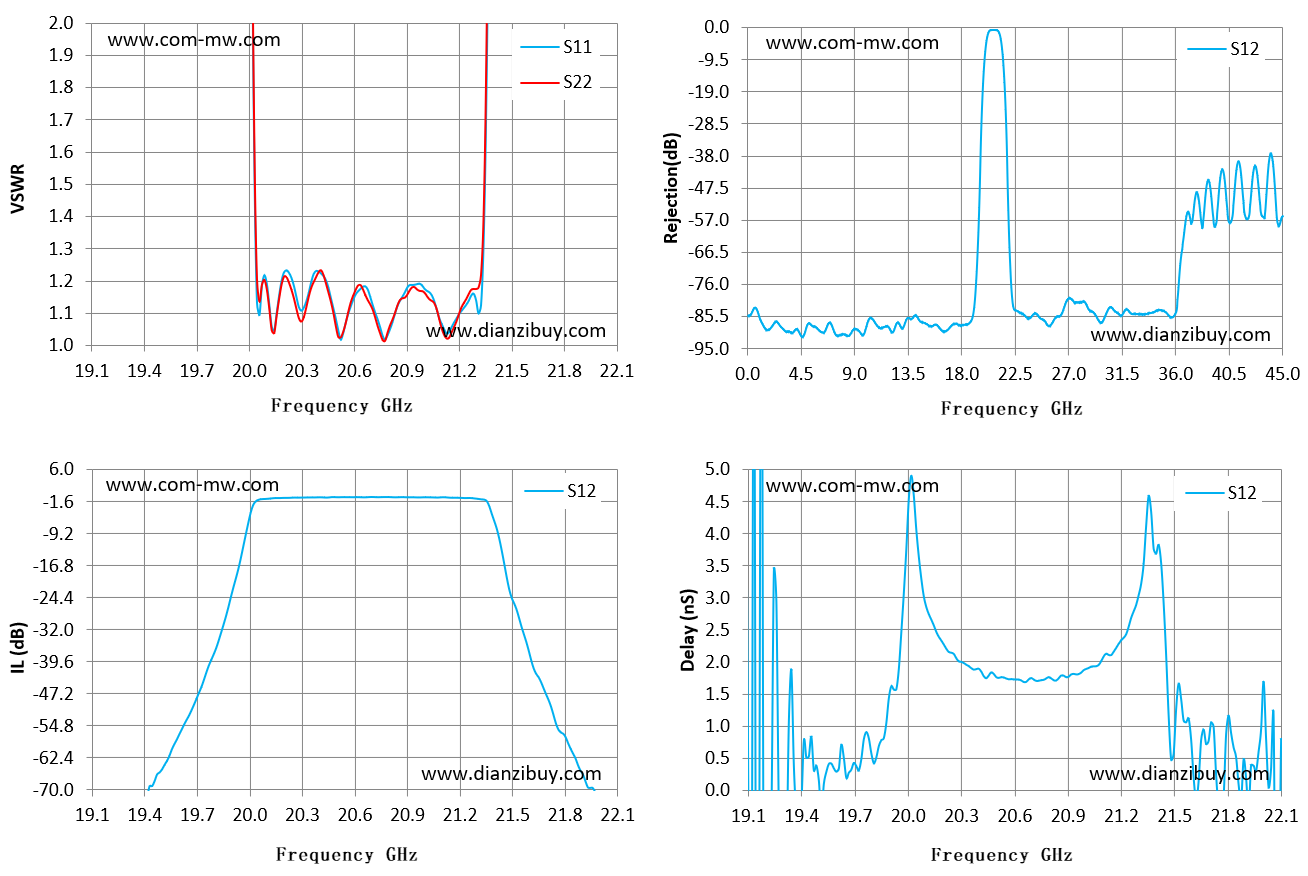

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 19.10 | 64.89 | 53.94 | -86.32 | 3.57 |
| 19.31 | 71.85 | 52.98 | -76.21 | -1.36 |
| 19.53 | 57.09 | 49.82 | -63.09 | 0.09 |
| 19.74 | 56.07 | 40.90 | -43.91 | 0.48 |
| 19.96 | 16.96 | 15.71 | -15.08 | 1.88 |
| 20.17 | 1.10 | 1.09 | -0.74 | 2.46 |
| 20.39 | 1.23 | 1.21 | -0.58 | 1.88 |
| 20.60 | 1.14 | 1.15 | -0.55 | 1.72 |
| 20.81 | 1.05 | 1.06 | -0.53 | 1.74 |
| 21.03 | 1.17 | 1.14 | -0.58 | 1.92 |
| 21.24 | 1.13 | 1.14 | -0.74 | 2.54 |
| 21.46 | 14.81 | 18.00 | -16.25 | 2.10 |
| 21.67 | 35.04 | 33.98 | -44.41 | 0.94 |
| 21.89 | 53.26 | 34.83 | -65.36 | 0.47 |
| 22.10 | 62.94 | 43.29 | -78.30 | 0.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
