通带频率19.5~23.5GHz, DC-18.5GHz≥60dBc, 24-40GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 19.5 | ~ | 23.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-18.5 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 24-40 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

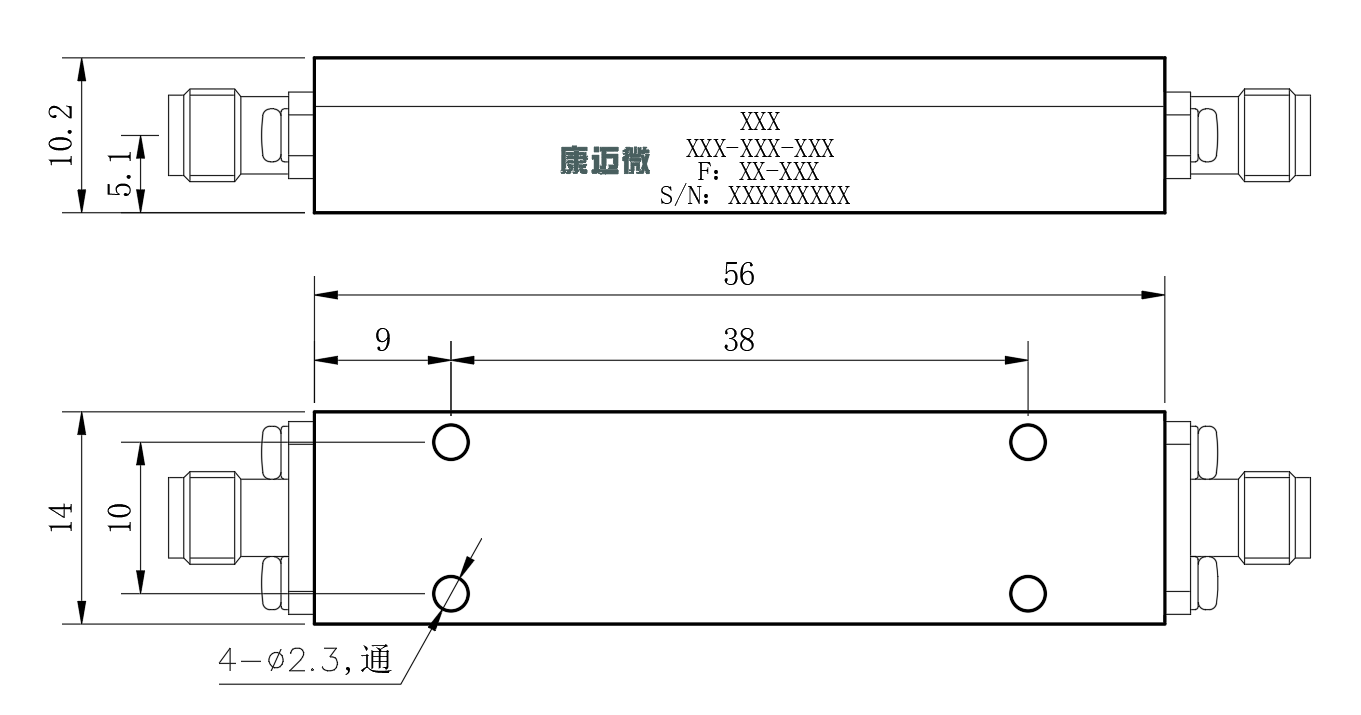

| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+70℃设计保证 |

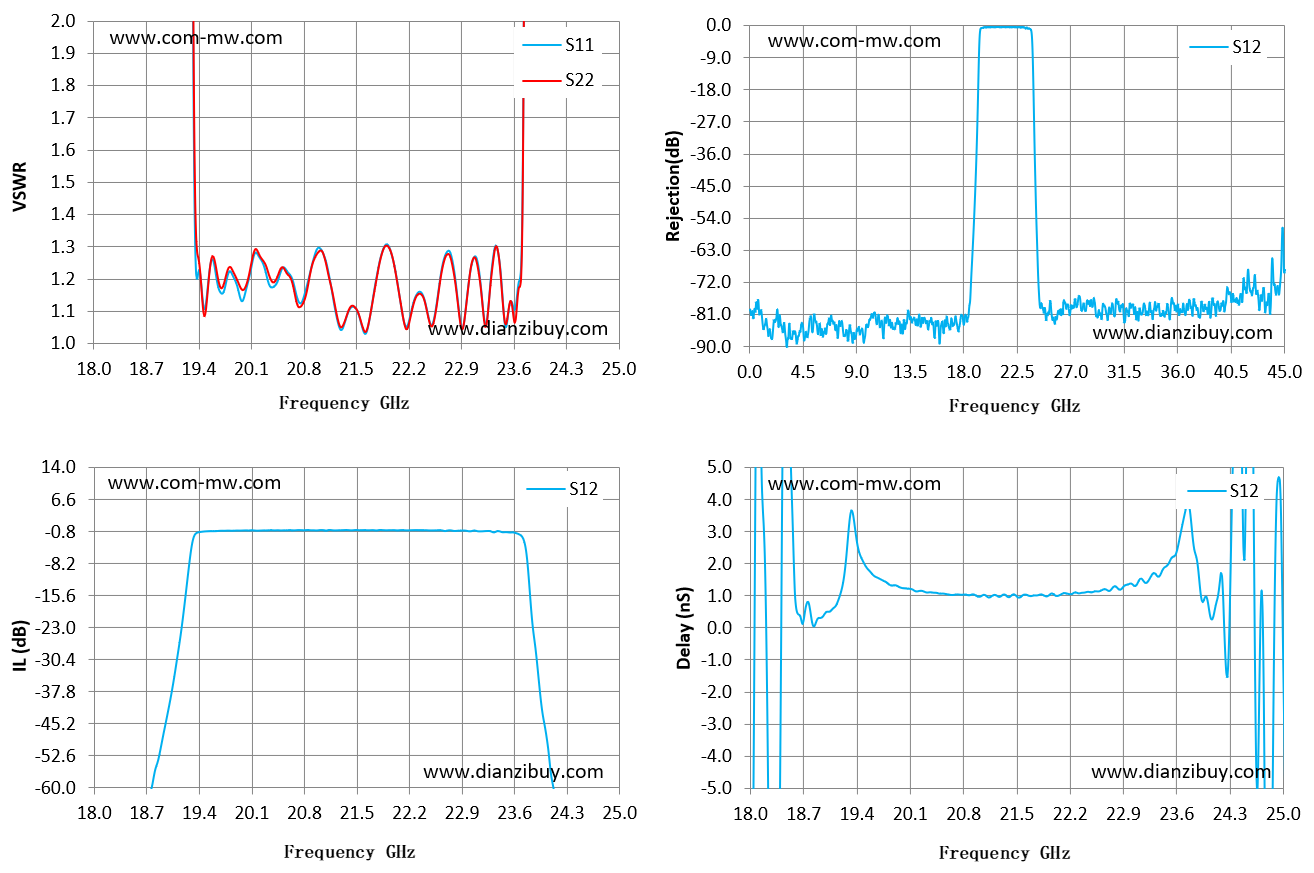

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 18 | 90.15 | 75.21 | -78.6 | -7.55 |
| 18.5 | 89.49 | 73.79 | -75.96 | 10.05 |
| 19 | 53.58 | 50.69 | -41.28 | 0.49 |
| 19.5 | 1.12 | 1.1 | -0.82 | 2.05 |
| 20 | 1.14 | 1.17 | -0.61 | 1.24 |
| 20.5 | 1.22 | 1.23 | -0.61 | 1.07 |
| 21 | 1.3 | 1.28 | -0.56 | 0.98 |
| 21.5 | 1.11 | 1.11 | -0.52 | 0.99 |
| 22 | 1.26 | 1.26 | -0.55 | 1.04 |
| 22.5 | 1.06 | 1.05 | -0.61 | 1.11 |
| 23 | 1.18 | 1.17 | -0.8 | 1.38 |
| 23.5 | 1.05 | 1.06 | -1.01 | 2 |
| 24 | 36.94 | 36.38 | -44.74 | 0.98 |
| 24.5 | 74.15 | 60.19 | -72.55 | 2.14 |
| 25 | 103.14 | 66.85 | -74.29 | 1.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
