通带频率18~25GHz, DC-16GHz≥40dB, 28-45GHz≥40dB, 2.92-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18 | ~ | 25 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-16 | GHz≥ | 40 | dB | ||
| 带外抑制 | 28-45 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 2.92-J可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

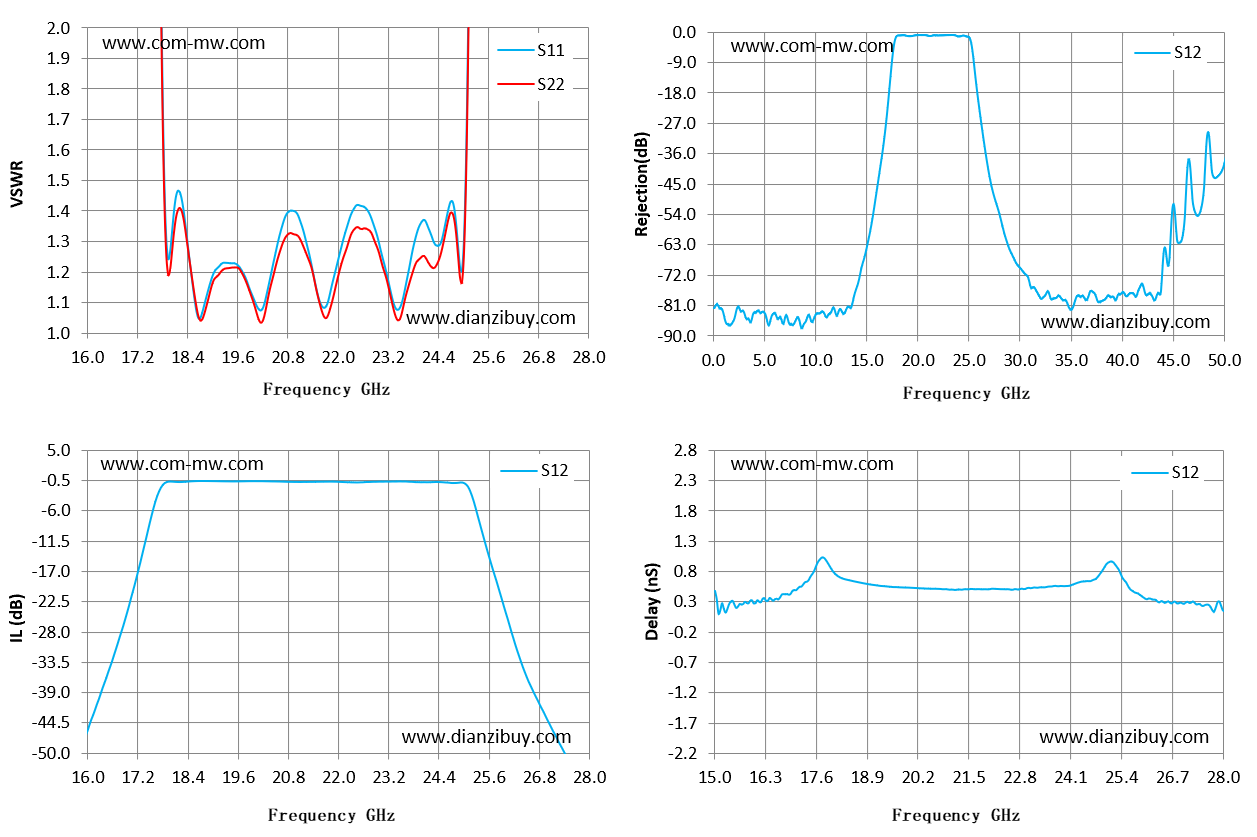

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 16 | 15.22 | 17.34 | -46.01 | 0.27 |
| 16.86 | 18.62 | 17.85 | -26.93 | 0.43 |
| 17.71 | 2.98 | 2.78 | -2.53 | 1.02 |
| 18.57 | 1.11 | 1.12 | -0.68 | 0.64 |
| 19.43 | 1.23 | 1.21 | -0.72 | 0.55 |
| 20.29 | 1.12 | 1.08 | -0.7 | 0.52 |
| 21.14 | 1.35 | 1.3 | -0.82 | 0.49 |
| 22 | 1.23 | 1.18 | -0.79 | 0.51 |
| 22.86 | 1.36 | 1.31 | -0.79 | 0.52 |
| 23.71 | 1.21 | 1.16 | -0.79 | 0.56 |
| 24.57 | 1.35 | 1.32 | -0.92 | 0.64 |
| 25.43 | 9.22 | 8.3 | -9.36 | 0.7 |
| 26.29 | 16.67 | 13.9 | -31.37 | 0.33 |
| 27.14 | 15.55 | 14.85 | -45.96 | 0.28 |
| 28 | 17.37 | 16.63 | -57.51 | 0.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
