通带频率 21.75~22.25GHz, DC-21.28GHz≥50dB, 22.72-44GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 21.75 | ~ | 22.25 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-21.28 | GHz≥ | 50 | dB | ||
| 带外抑制 | 21.28-21.42 | GHz≥ | 30 | dB | ||
| 带外抑制 | 21.42-21.45 | GHz≥ | 20 | dB | ||
| 带外抑制 | 22.55-22.6 | GHz≥ | 20 | dB | ||
| 带外抑制 | 22.6-22.72 | GHz≥ | 30 | dB | ||
| 带外抑制 | 22.72-44 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 相位非线性 | ≤10° |

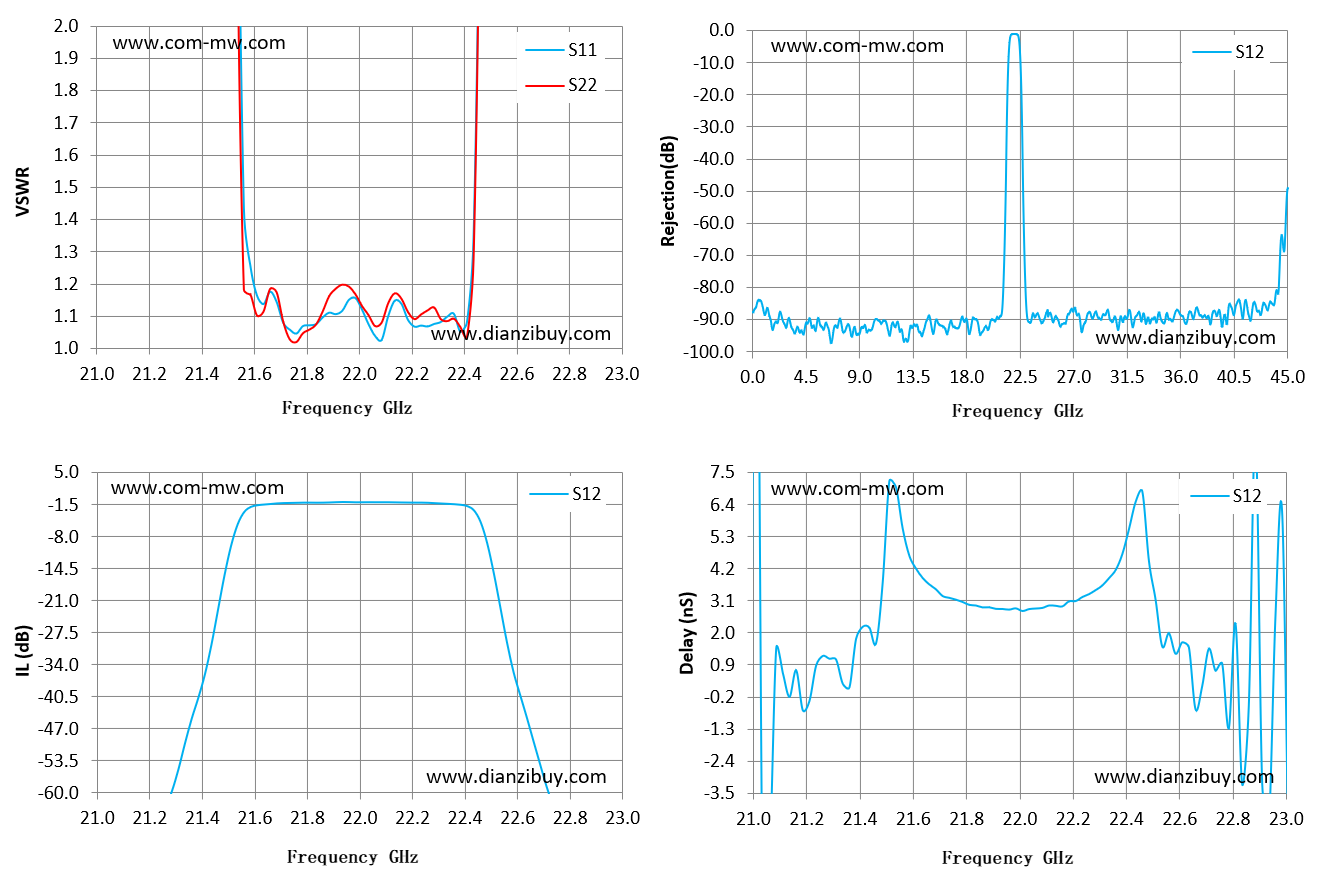

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 21 | 60.6 | 359.23 | -84.37 | -4.84 |
| 21.14 | 49.38 | 547.23 | -79.9 | -0.2 |
| 21.29 | 31.4 | 93.57 | -59.63 | 1.11 |
| 21.43 | 22.44 | 28.97 | -36.01 | 2.21 |
| 21.57 | 1.44 | 1.18 | -2.98 | 5.59 |
| 21.71 | 1.08 | 1.08 | -1.18 | 3.27 |
| 21.86 | 1.1 | 1.11 | -1.09 | 2.88 |
| 22 | 1.16 | 1.17 | -1.02 | 2.84 |
| 22.14 | 1.15 | 1.17 | -1.04 | 2.93 |
| 22.29 | 1.08 | 1.13 | -1.2 | 3.47 |
| 22.43 | 1.08 | 1.04 | -1.82 | 5.57 |
| 22.57 | 20.21 | 24.07 | -29.49 | 1.98 |
| 22.71 | 36.98 | 76.95 | -58.62 | 1.45 |
| 22.86 | 56.89 | 226.16 | -79.87 | -0.5 |
| 23 | 78.52 | 274.81 | -81.87 | 6.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
