通带频率 21.5~22.5GHz, DC-20.4GHz≥50dB, 20.4-21GHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 21.5 | ~ | 22.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-20.4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 20.4-21 | GHz≥ | 30 | dB | ||
| 带外抑制 | 23-23.6 | GHz≥ | 30 | dB | ||
| 带外抑制 | 23.6-44 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.4 |

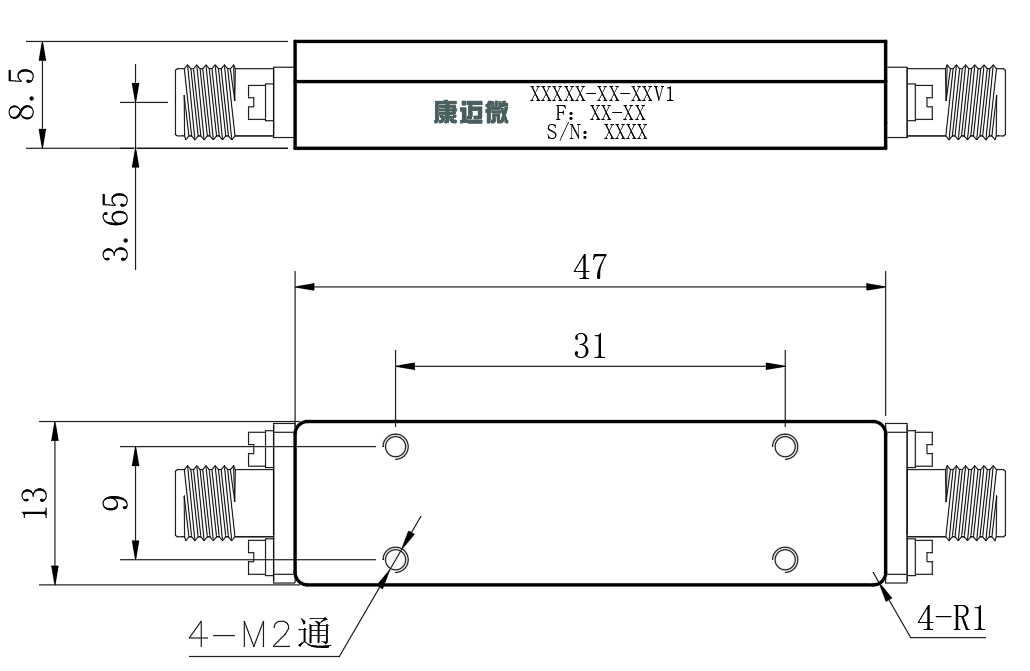

| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 相位非线性 | ≤15° |

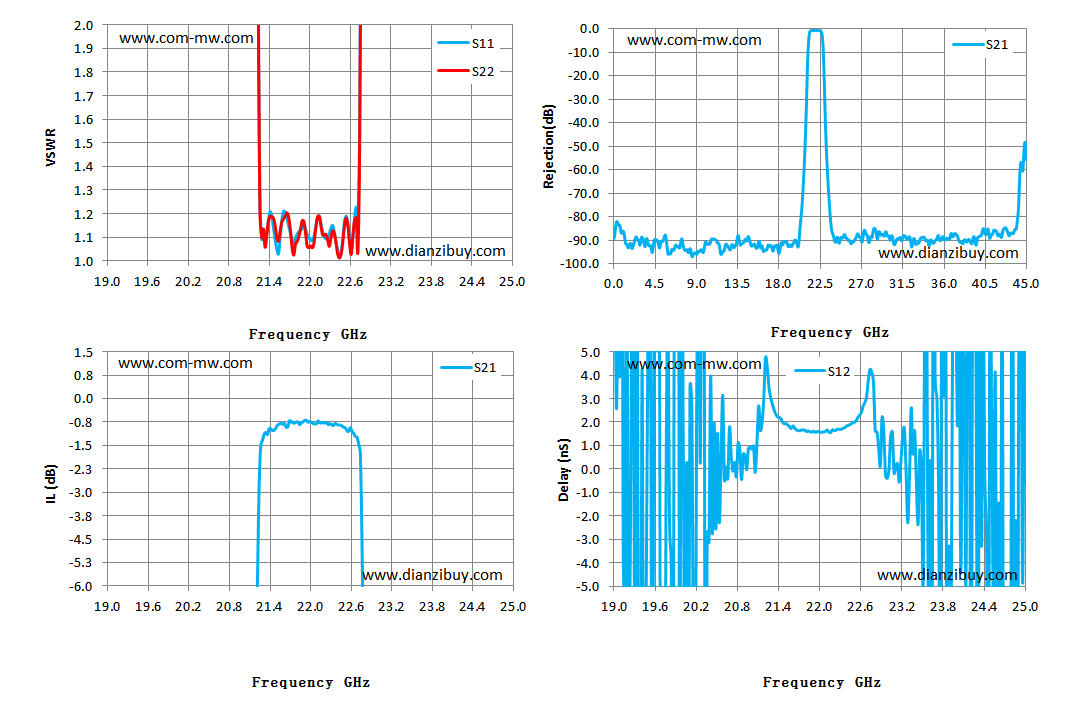

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 19.00 | 64.41 | 1812.40 | -87.11 | -89.38 | 10.40 |
| 19.43 | 122.41 | 127.65 | -78.80 | -82.55 | 4.25 |
| 19.86 | 95.69 | 187.91 | -82.19 | -87.08 | -12.55 |
| 20.29 | 78.61 | 189.45 | -93.72 | -91.25 | 18.15 |
| 20.71 | 59.29 | 63.51 | -63.05 | -91.97 | 0.53 |
| 21.14 | 17.97 | 20.44 | -18.20 | -92.18 | 1.64 |
| 21.57 | 1.10 | 1.13 | -0.80 | -89.78 | 1.79 |
| 22.00 | 1.10 | 1.06 | -0.73 | -89.45 | 1.60 |
| 22.43 | 1.05 | 1.03 | -0.84 | -92.75 | 1.85 |
| 22.86 | 20.79 | 19.35 | -20.43 | -92.36 | 0.90 |
| 23.29 | 44.61 | 118.95 | -62.73 | -92.98 | -2.29 |
| 23.71 | 67.42 | 119.83 | -83.83 | -90.10 | 3.04 |
| 24.14 | 63.26 | 251.46 | -78.77 | -90.81 | -5.04 |
| 24.57 | 66.36 | 142.98 | -84.35 | -87.96 | 4.12 |
| 25.00 | 64.52 | 91.19 | -79.88 | -95.90 | 5.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
