通带频率 21.5~22.5GHz, DC-20.5GHz≥50dB, 23.5-44GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 21.5 | ~ | 22.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-20.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 20.5-21.2 | GHz≥ | 20 | dB | ||
| 带外抑制 | 22.8-23.5 | GHz≥ | 20 | dB | ||
| 带外抑制 | 23.5-44 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 相位一致性（10只以内） | / | / | ±5 | ° |

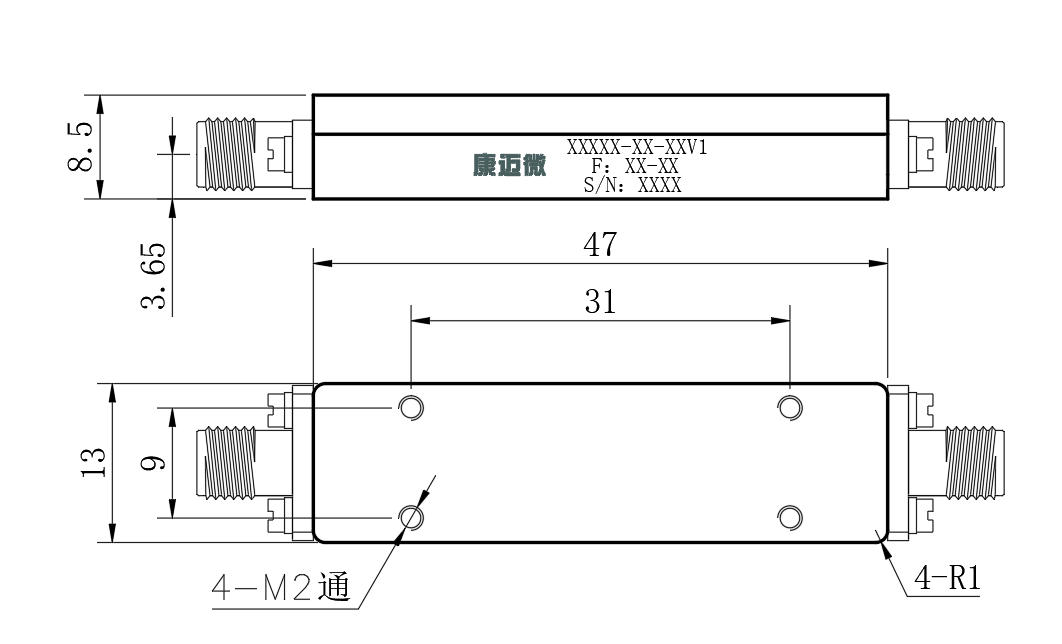

| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 相位非线性 | ≤22° |

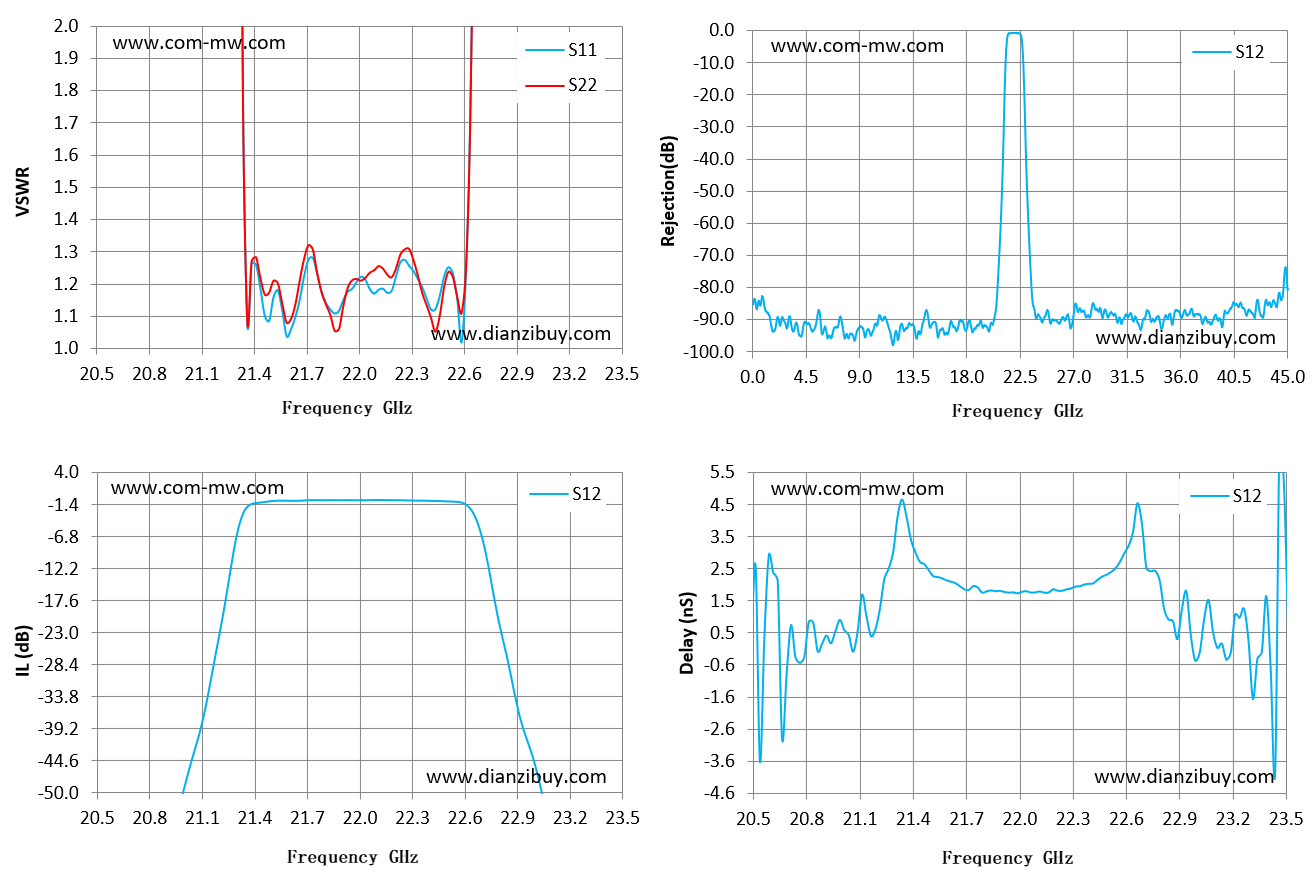

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 20.5 | 68.37 | 365.39 | -78.87 | -0.9 |
| 20.71 | 83.14 | 108.4 | -73.09 | 0.69 |
| 20.93 | 74.76 | 83.64 | -57.35 | 0.37 |
| 21.14 | 36.33 | 67.9 | -33.28 | 0.96 |
| 21.36 | 1.08 | 1.09 | -1.71 | 4.08 |
| 21.57 | 1.12 | 1.14 | -0.73 | 2.16 |
| 21.79 | 1.17 | 1.17 | -0.66 | 1.71 |
| 22 | 1.21 | 1.21 | -0.67 | 1.69 |
| 22.21 | 1.22 | 1.25 | -0.65 | 1.77 |
| 22.43 | 1.12 | 1.09 | -0.76 | 2 |
| 22.64 | 1.74 | 1.73 | -2.21 | 3.6 |
| 22.86 | 41.54 | 24.47 | -29.78 | 0.82 |
| 23.07 | 53.06 | 64.75 | -52.29 | 1.47 |
| 23.29 | 56.8 | 125.25 | -69.02 | 0.2 |
| 23.5 | 98.71 | 153.71 | -81.24 | 4.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
