通带频率20~25GHz, DC-12.5GHz≥55dB, 30-43GHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20 | ~ | 25 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-12.5 | GHz≥ | 55 | dB | ||
| 带外抑制 | 12.5-18.5 | GHz≥ | 20 | dB | ||
| 带外抑制 | 26.7-30 | GHz≥ | 20 | dB | ||
| 带外抑制 | 30-43 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 相位非线性度 | 30 | ° |

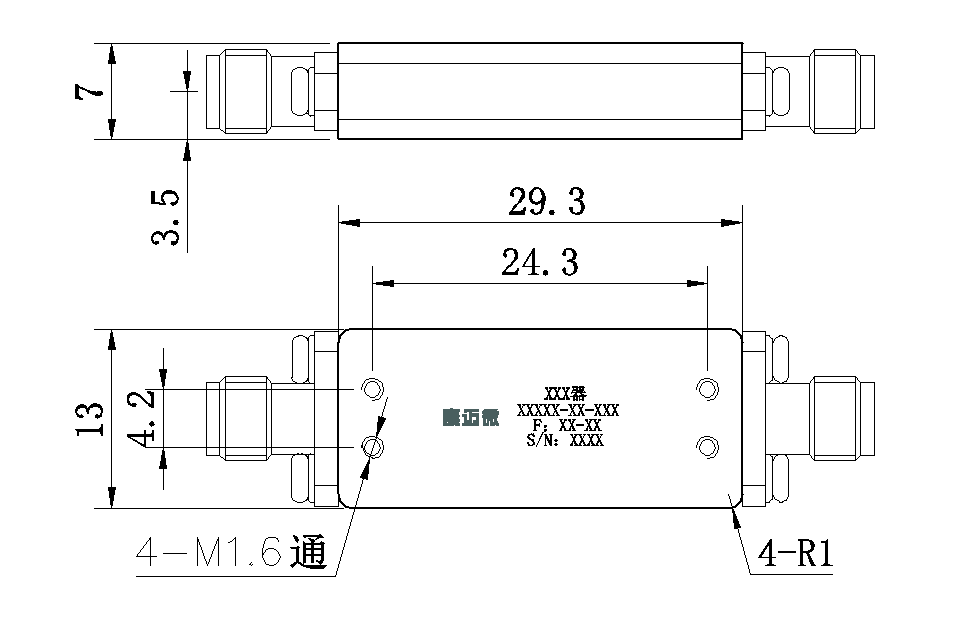

| 接口形式 | SMA-F可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.5ns |
| 工作温度 | -40~+70℃设计保证 |

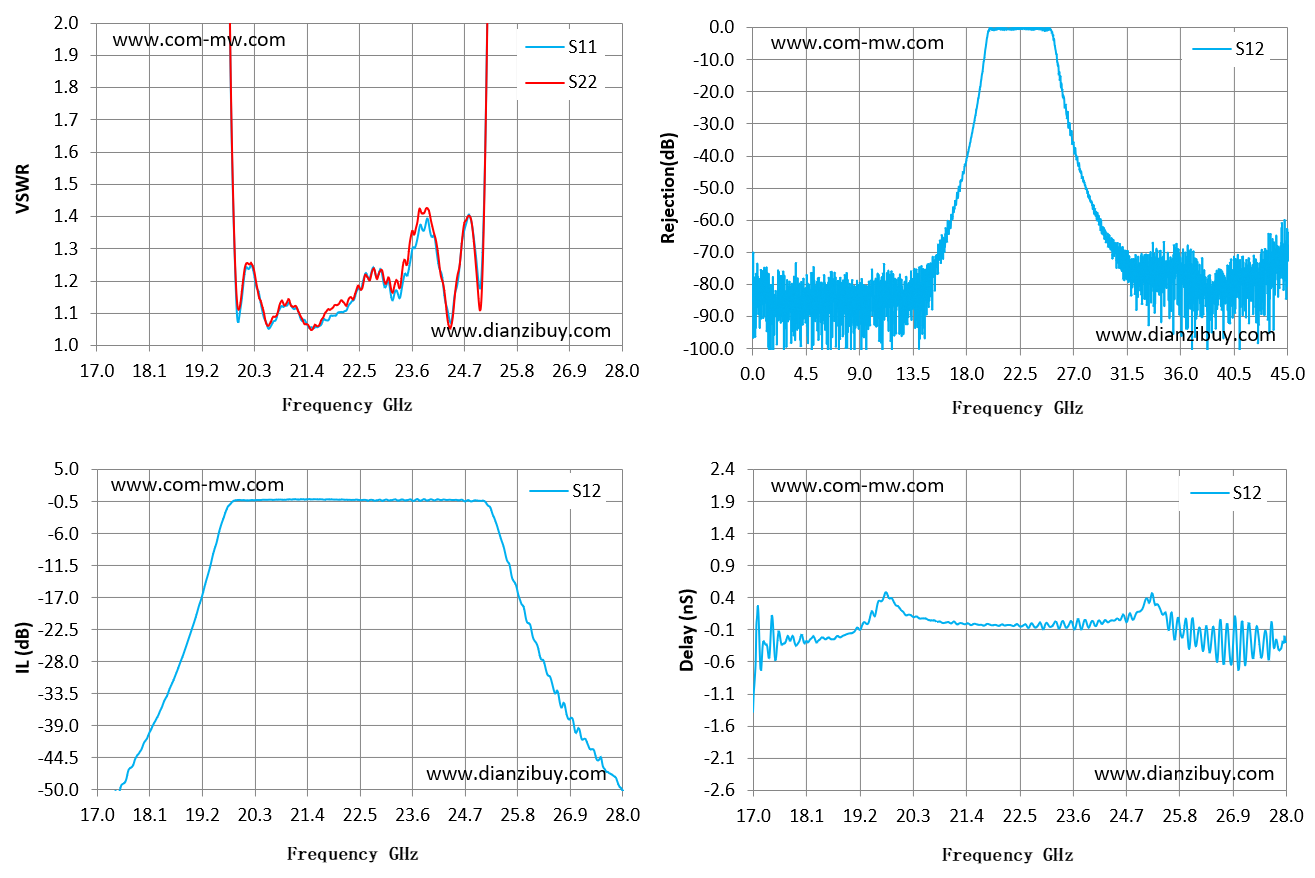

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 17 | 185.52 | 2457.76 | -56.61 | -1.38 |
| 17.79 | 197.45 | 686.76 | -44.89 | -0.25 |
| 18.57 | 169.35 | 834.77 | -31.59 | -0.22 |
| 19.36 | 36.56 | 43.07 | -11.82 | -0.01 |
| 20.14 | 1.24 | 1.25 | -0.25 | 0.14 |
| 20.93 | 1.12 | 1.12 | -0.13 | |
| 21.71 | 1.07 | 1.08 | -0.06 | -0.02 |
| 22.5 | 1.18 | 1.18 | -0.18 | -0.04 |
| 23.29 | 1.17 | 1.2 | -0.22 | -0.02 |
| 24.07 | 1.34 | 1.34 | -0.23 | -0.05 |
| 24.86 | 1.38 | 1.38 | -0.36 | 0.06 |
| 25.64 | 36.52 | 49.58 | -11.25 | 0.15 |
| 26.43 | 76.61 | 139.6 | -30.25 | -0.45 |
| 27.21 | 135.19 | 178.2 | -41.14 | -0.25 |
| 28 | 780.41 | 221.93 | -50.04 | -0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
