通带频率 22278~22322MHz, DC-22200MHz≥30dB, 22400-28000MHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 22278 | ~ | 22322 | MHz |
| 中心损耗 | / | / | 3.5 | dB | ||
| 3dB带宽 | / | / | 68 | MHz | ||
| 带外抑制 | DC-22200 | MHz≥ | 30 | dB | ||
| 带外抑制 | 22400-28000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -10~+40℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 高低温通带整体会频移6-15M |

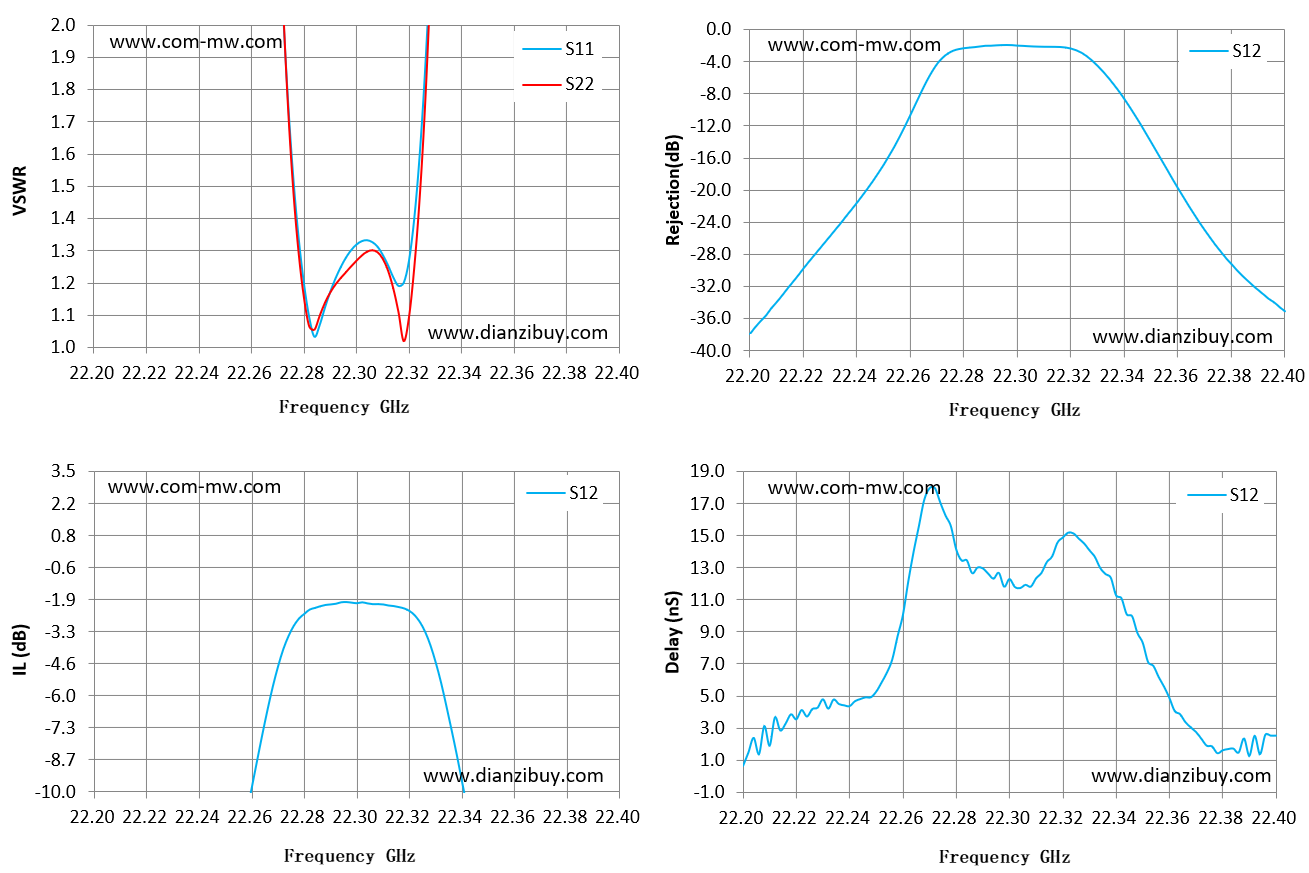

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 22.20 | 21.05 | 81.72 | -37.04 | 0.64 |
| 22.21 | 18.63 | 64.42 | -33.90 | 1.92 |
| 22.23 | 13.67 | 35.94 | -25.32 | 4.80 |
| 22.24 | 11.09 | 24.07 | -20.43 | 4.38 |
| 22.26 | 5.15 | 6.69 | -9.83 | 10.06 |
| 22.27 | 2.42 | 2.50 | -4.71 | 17.98 |
| 22.29 | 1.17 | 1.17 | -2.10 | 12.98 |
| 22.30 | 1.32 | 1.27 | -2.05 | 12.31 |
| 22.31 | 1.29 | 1.28 | -2.10 | 12.36 |
| 22.33 | 2.55 | 2.55 | -4.57 | 14.10 |
| 22.34 | 5.23 | 6.51 | -9.61 | 11.29 |
| 22.36 | 10.50 | 18.97 | -20.43 | 4.89 |
| 22.37 | 12.94 | 25.44 | -25.31 | 2.76 |
| 22.39 | 18.19 | 37.13 | -32.54 | 1.28 |
| 22.40 | 21.16 | 44.28 | -35.26 | 2.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
