通带频率 23.6~24.4GHz, DC-21.2GHz≥80dB, 21.2-23.1GHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 23.6 | ~ | 24.4 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-21.2 | GHz≥ | 80 | dB | ||
| 带外抑制 | 21.2-23.1 | GHz≥ | 20 | dB | ||
| 带外抑制 | 24.9-26 | GHz≥ | 20 | dB | ||
| 带外抑制 | 26-26.8 | GHz≥ | 40 | dB | ||
| 带外抑制 | 26.8-48 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 相位非线性度 | 10 | ° |
| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.8ns |
| 工作温度 | -40~+70℃设计保证 |

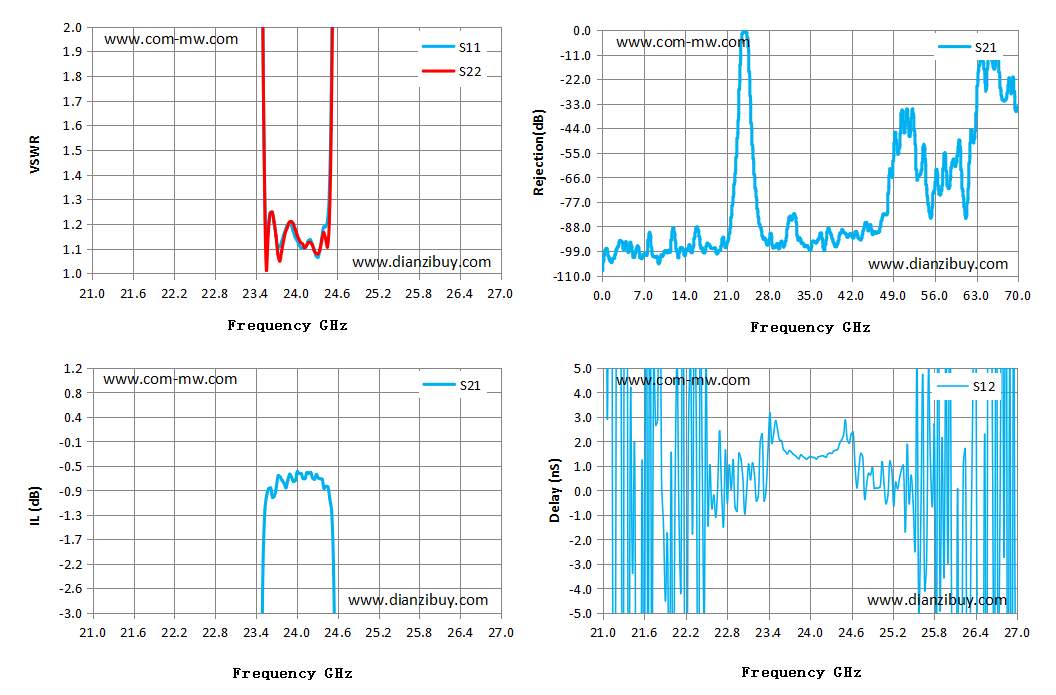

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 20.98 | 110.52 | 228.10 | -75.13 | -107.96 | 6.67 |
| 21.41 | 105.40 | 128.53 | -66.87 | -97.88 | -3.37 |
| 21.84 | 105.78 | 96.39 | -69.89 | -103.48 | 0.43 |
| 22.27 | 84.25 | 104.23 | -78.68 | -102.10 | 5.22 |
| 22.70 | 71.61 | 100.02 | -54.84 | -96.30 | 2.43 |
| 23.13 | 43.70 | 50.23 | -32.91 | -97.02 | 0.44 |
| 23.56 | 1.10 | 1.01 | -0.97 | -97.74 | 2.06 |
| 23.99 | 1.15 | 1.18 | -0.73 | -96.50 | 1.34 |
| 24.42 | 1.19 | 1.14 | -0.83 | -99.21 | 1.91 |
| 24.85 | 55.82 | 49.09 | -28.73 | -101.39 | 0.70 |
| 25.28 | 81.89 | 92.64 | -52.70 | -100.35 | 0.07 |
| 25.71 | 79.48 | 113.76 | -66.10 | -94.06 | -2.86 |
| 26.14 | 67.07 | 62.80 | -67.87 | -101.24 | 0.05 |
| 26.57 | 72.59 | 67.84 | -78.74 | -101.41 | -12.77 |
| 27.00 | 66.01 | 64.98 | -75.31 | -100.96 | -7.10 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
