通带频率22.5~26.5GHz, DC-21GHz≥60dBc, 27-40GHz≥30dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 22.5 | ~ | 26.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-21 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 27-40 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

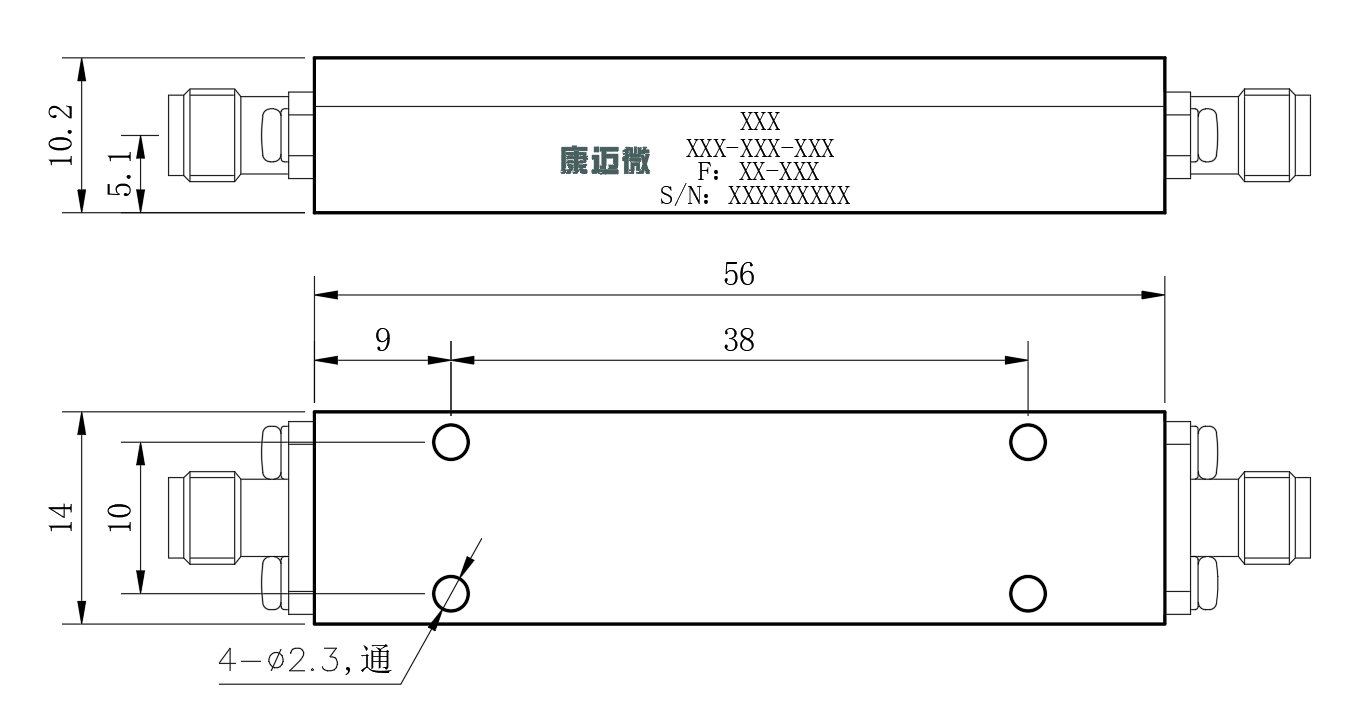

| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+70℃设计保证 |

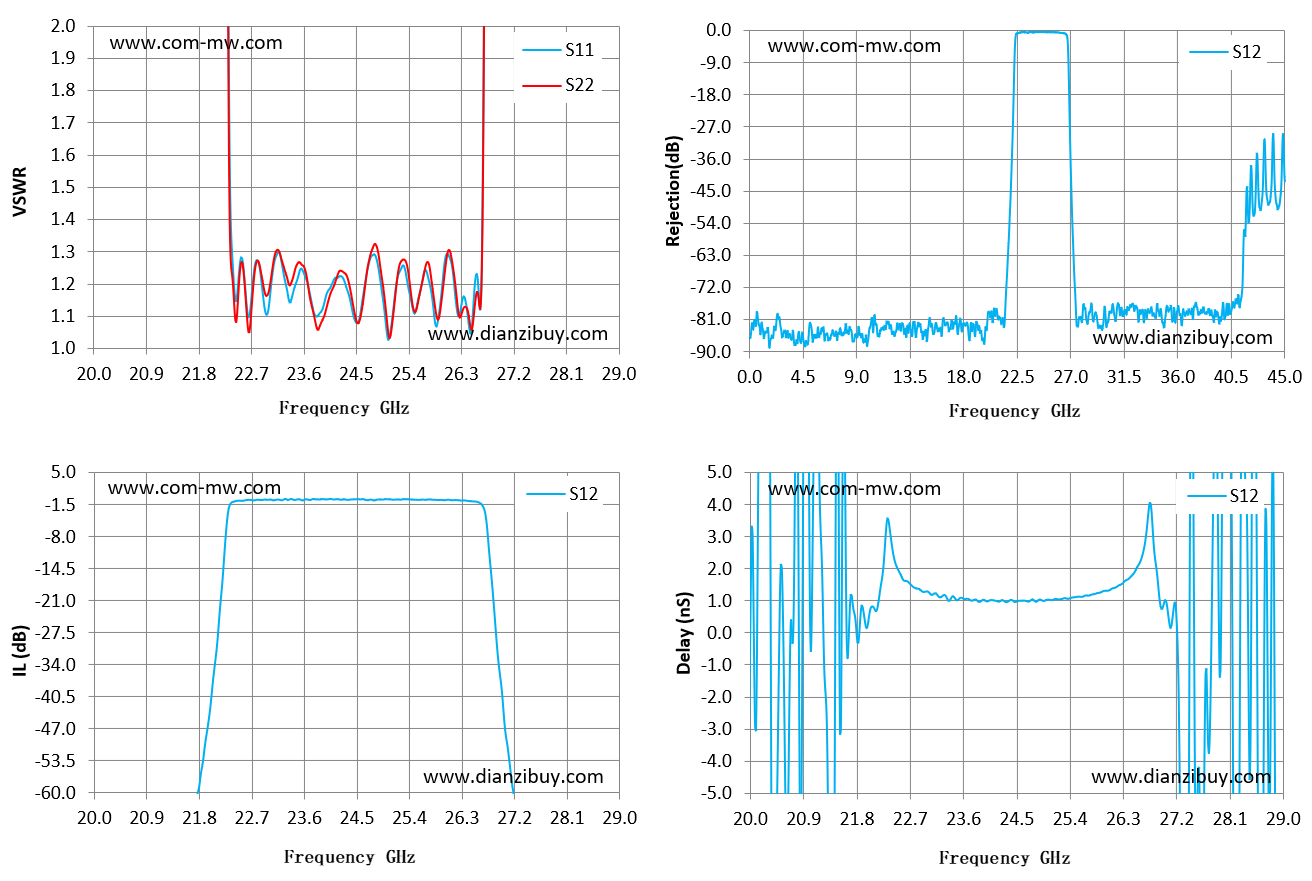

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 20 | 116.67 | 140.19 | -78.5 | -0.46 |
| 20.64 | 97.59 | 109.99 | -74.16 | -6.59 |
| 21.29 | 73.33 | 90.76 | -70.36 | -2.67 |
| 21.93 | 51.3 | 57.27 | -48.24 | 0.52 |
| 22.57 | 1.25 | 1.24 | -0.75 | 1.69 |
| 23.21 | 1.29 | 1.29 | -0.69 | 1.11 |
| 23.86 | 1.1 | 1.06 | -0.54 | 0.98 |
| 24.5 | 1.08 | 1.09 | -0.49 | 0.98 |
| 25.14 | 1.12 | 1.1 | -0.59 | 1.04 |
| 25.79 | 1.17 | 1.2 | -0.59 | 1.2 |
| 26.43 | 1.08 | 1.1 | -0.86 | 1.75 |
| 27.07 | 58.25 | 37.11 | -49.52 | 0.39 |
| 27.71 | 82.93 | 69.03 | -73.05 | -1.14 |
| 28.36 | 76.61 | 72.67 | -75.88 | 5.22 |
| 29 | 68.22 | 69.63 | -81.34 | -14.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
