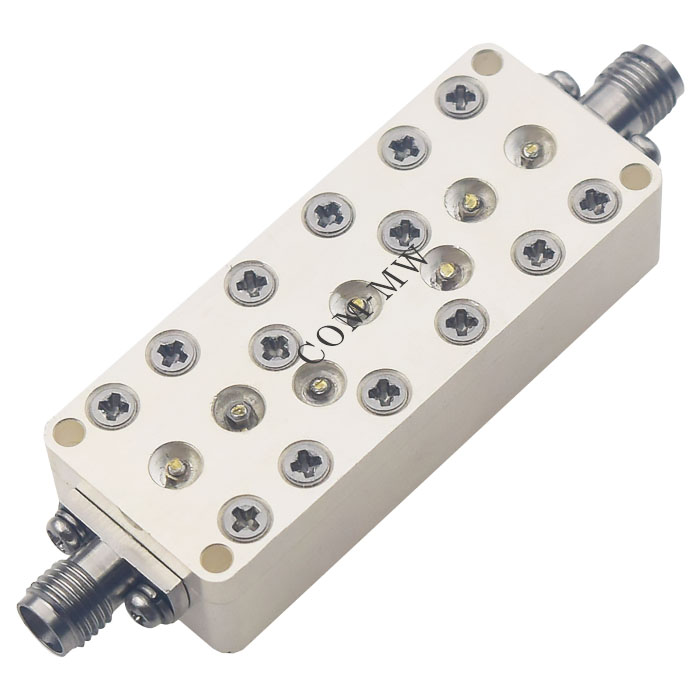

通带频率 24995~25005MHz, DC-24950MHz≥35dBc, 25050-30000MHz≥35dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 24995 | ~ | 25005 | MHz |
| 中心损耗 | / | / | 10 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-24950 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 25050-30000 | MHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | +15~+40℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 建议常温使用 |

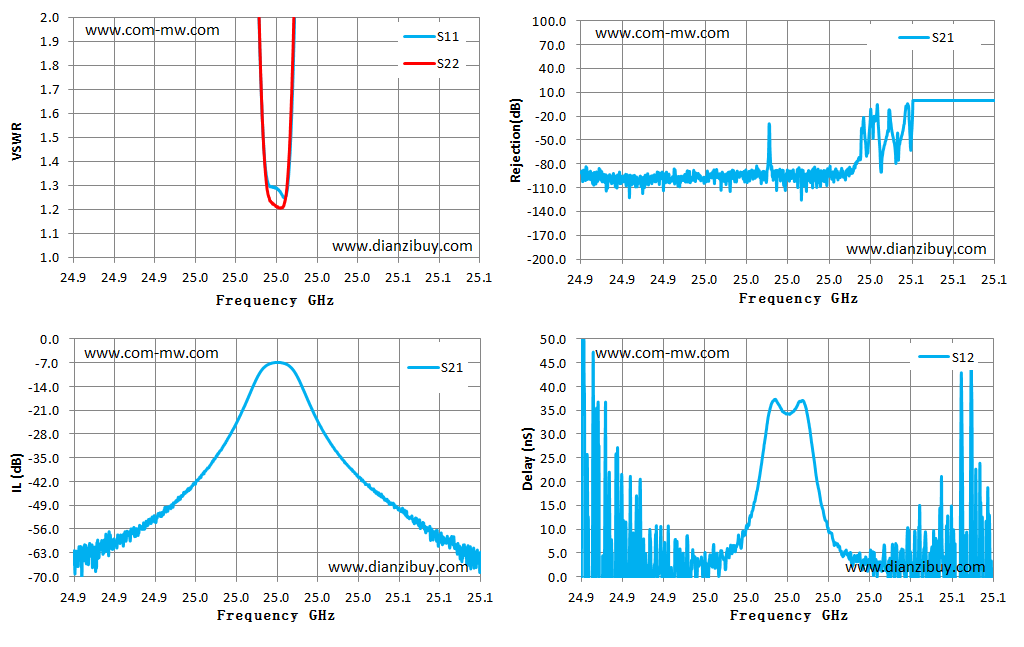

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 24.90 | 57.83 | 56.85 | -66.48 | -89.87 | -45.43 |
| 24.91 | 51.17 | 49.59 | -61.30 | -95.54 | -13.10 |
| 24.93 | 45.29 | 48.69 | -58.20 | -117.35 | -5.72 |
| 24.94 | 42.29 | 45.21 | -52.83 | -113.72 | -6.63 |
| 24.96 | 27.04 | 30.75 | -42.22 | -97.56 | 3.43 |
| 24.97 | 19.12 | 20.68 | -34.66 | -97.60 | 1.50 |
| 24.99 | 2.56 | 2.60 | -11.57 | -88.37 | 31.17 |
| 25.00 | 1.29 | 1.21 | -6.91 | -98.57 | 34.30 |
| 25.01 | 2.42 | 2.58 | -11.19 | -88.19 | 33.52 |
| 25.03 | 19.62 | 21.91 | -33.84 | -86.83 | 4.07 |
| 25.04 | 28.99 | 32.85 | -40.63 | -11.12 | 1.84 |
| 25.06 | 43.05 | 42.61 | -49.86 | -31.51 | -1.64 |
| 25.07 | 50.50 | 47.05 | -53.27 | 0.00 | 5.83 |
| 25.09 | 58.50 | 47.05 | -64.84 | 0.00 | 9.75 |
| 25.10 | 57.00 | 54.46 | -62.76 | 0.00 | -53.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
