通带频率22~31.5GHz, DC-16GHz≥70dB, 33-48GHz≥55dB, 2.92-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 22 | ~ | 31.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-16 | GHz≥ | 70 | dB | ||
| 带外抑制 | 16-21.4 | GHz≥ | 20 | dB | ||
| 带外抑制 | 32.2-33 | GHz≥ | 20 | dB | ||
| 带外抑制 | 33-48 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 2.92-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.5ns |
| 工作温度 | -40~+70℃设计保证 |

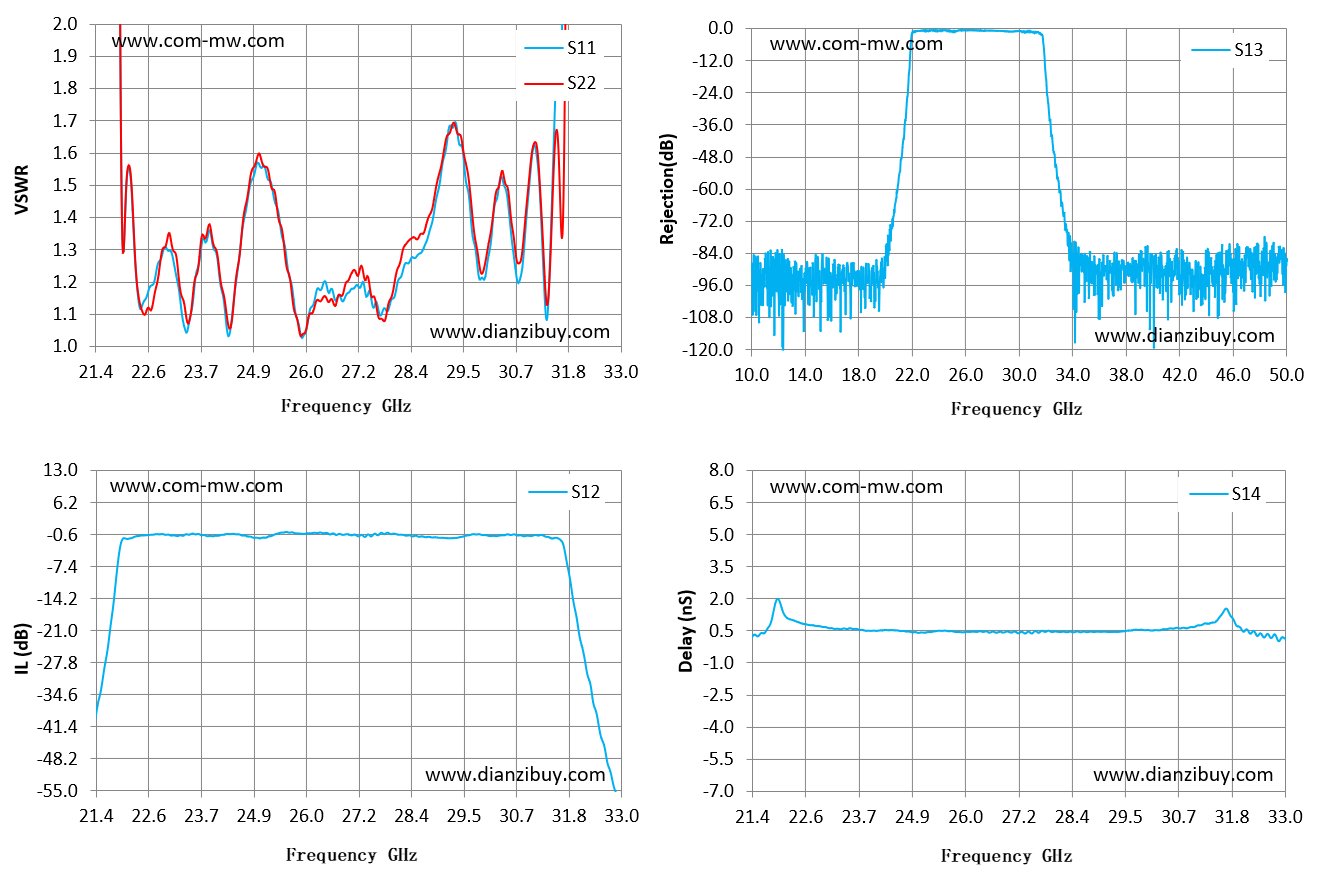

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S14 时延 ns |
|---|---|---|---|---|
| 21.4 | 11.06 | 15.35 | -38.54 | 0.23 |
| 22.23 | 1.38 | 1.4 | -1.16 | 1.06 |
| 23.06 | 1.3 | 1.33 | -0.84 | 0.65 |
| 23.89 | 1.35 | 1.37 | -0.94 | 0.52 |
| 24.71 | 1.41 | 1.43 | -0.86 | 0.51 |
| 25.54 | 1.33 | 1.35 | -0.2 | 0.52 |
| 26.37 | 1.17 | 1.14 | -0.19 | 0.5 |
| 27.2 | 1.19 | 1.22 | -0.99 | 0.41 |
| 28.03 | 1.17 | 1.22 | -0.51 | 0.5 |
| 28.86 | 1.41 | 1.45 | -1.21 | 0.47 |
| 29.69 | 1.38 | 1.44 | -0.61 | 0.56 |
| 30.51 | 1.44 | 1.48 | -0.61 | 0.64 |
| 31.34 | 1.09 | 1.15 | -1.08 | 0.85 |
| 32.17 | 10.36 | 7.96 | -25.78 | 0.59 |
| 33 | 16.27 | 541.49 | -60.32 | 0.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
