通带频率27.5~28.5GHz, DC-26.55GHz≥105dB, 26.55-27GHz≥50dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27.5 | ~ | 28.5 | GHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-26.55 | GHz≥ | 105 | dB 设计保证 | ||
| 带外抑制 | 26.55-27 | GHz≥ | 50 | dB | ||
| 带外抑制 | 29-30.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 30.5-42 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 2.92-J |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 时延波动 | ≤0.4ns@任意80M |
| 带内波动 | ≤0.1dB@任意40M |

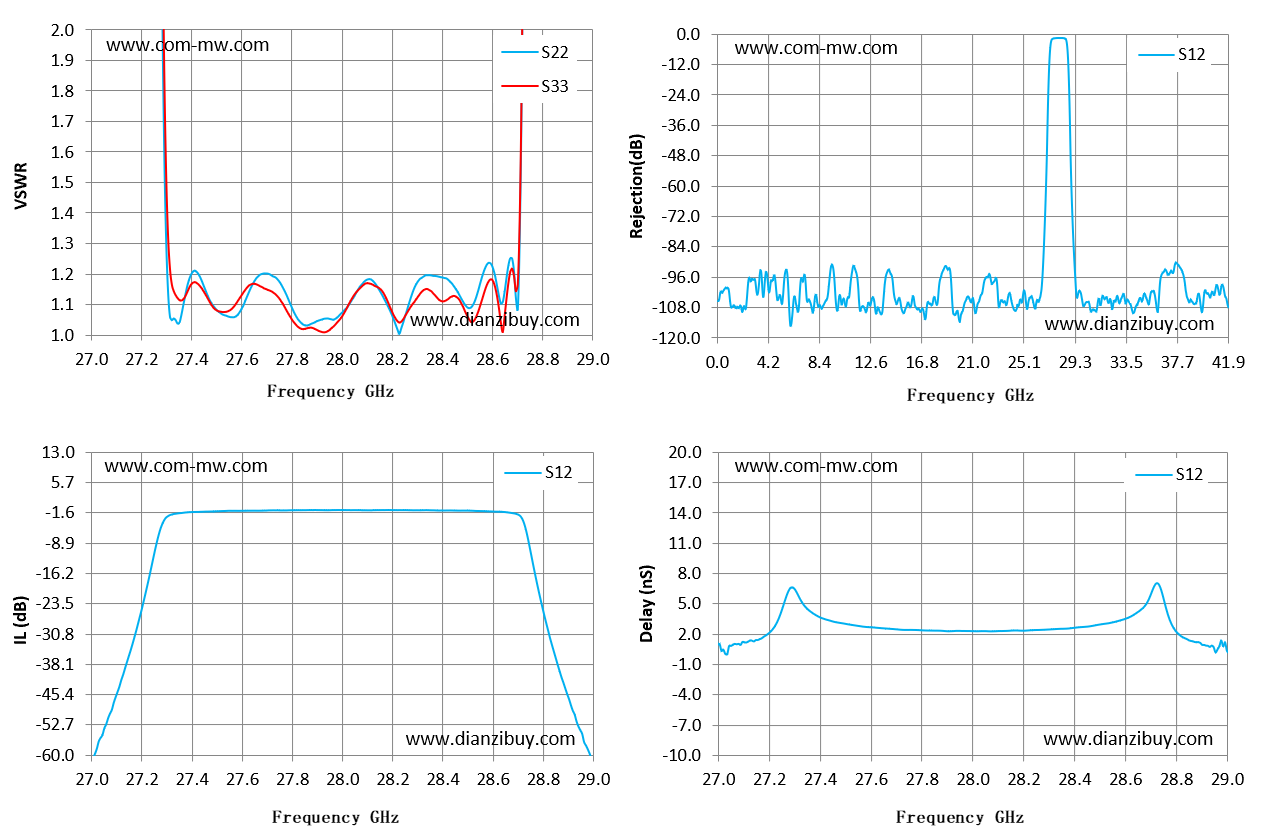

| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 27 | 28.72 | 33.8 | -61.45 | 0.98 |
| 27.14 | 21.55 | 23.3 | -37.68 | 1.29 |
| 27.29 | 1.58 | 1.84 | -3.3 | 6.64 |
| 27.43 | 1.2 | 1.17 | -1.47 | 3.44 |
| 27.57 | 1.06 | 1.09 | -1.2 | 2.75 |
| 27.71 | 1.2 | 1.15 | -1.1 | 2.46 |
| 27.86 | 1.03 | 1.02 | -1.04 | 2.35 |
| 28 | 1.07 | 1.06 | -1.03 | 2.31 |
| 28.14 | 1.16 | 1.16 | -1.04 | 2.33 |
| 28.29 | 1.15 | 1.11 | -1.08 | 2.45 |
| 28.43 | 1.17 | 1.12 | -1.12 | 2.71 |
| 28.57 | 1.21 | 1.14 | -1.3 | 3.26 |
| 28.71 | 1.31 | 1.38 | -2.44 | 6.38 |
| 28.86 | 27.37 | 21.48 | -38.37 | 1.33 |
| 29 | 36.21 | 27.03 | -61.76 | 0.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 盖板和底座锡焊密封 |
提供技术要求，工程师 1 个工作日内响应。
