通带频率 27.5~31GHz,26-26.8GHz≥70dBc,32-48GHz≥70dBc,2.92-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27.5 | ~ | 31 | GHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-26 | GHz≥ | 90 | dBc | ||
| 带外抑制 | 26-26.8 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 32-48 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 48-62 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.25ns27.5G-31GHz@Any 40MHz |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

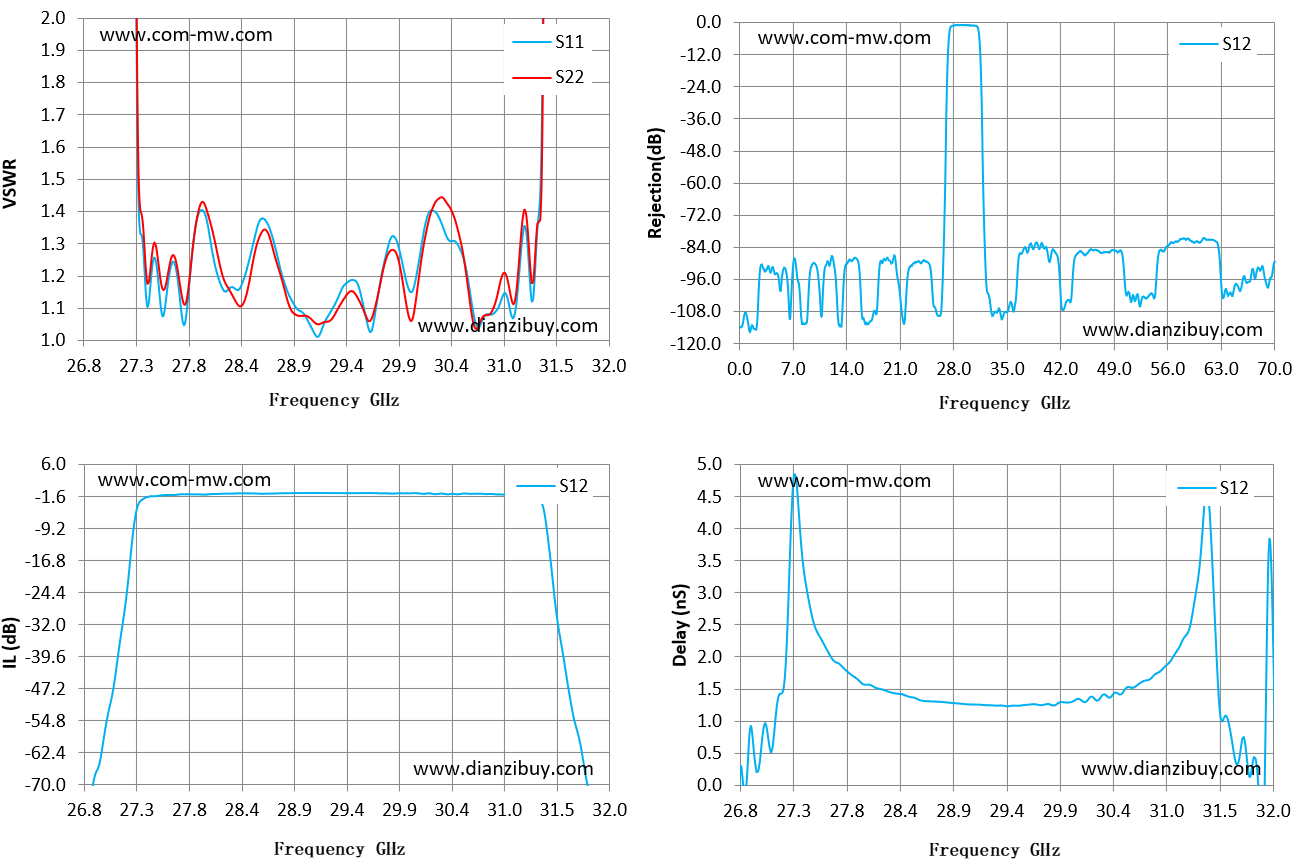

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 26.80 | 48.26 | 55.26 | -82.08 | -0.04 |
| 27.17 | 23.18 | 24.49 | -34.90 | 1.24 |
| 27.54 | 1.17 | 1.23 | -1.43 | 2.43 |
| 27.91 | 1.36 | 1.35 | -1.10 | 1.70 |
| 28.29 | 1.16 | 1.13 | -0.91 | 1.44 |
| 28.66 | 1.34 | 1.31 | -0.92 | 1.31 |
| 29.03 | 1.05 | 1.07 | -0.79 | 1.26 |
| 29.40 | 1.18 | 1.14 | -0.84 | 1.23 |
| 29.77 | 1.22 | 1.22 | -0.87 | 1.25 |
| 30.14 | 1.29 | 1.25 | -0.96 | 1.31 |
| 30.51 | 1.30 | 1.34 | -1.08 | 1.41 |
| 30.89 | 1.09 | 1.13 | -1.12 | 1.76 |
| 31.26 | 1.13 | 1.18 | -1.76 | 3.03 |
| 31.63 | 48.77 | 31.92 | -52.29 | 0.39 |
| 32.00 | 96.81 | 47.31 | -83.88 | 2.60 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
