通带频率 27~31GHz, 17-22GHz≥60dBc, 36-40GHz≥55dBc, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27 | ~ | 31 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 17-22 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 36-40 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |

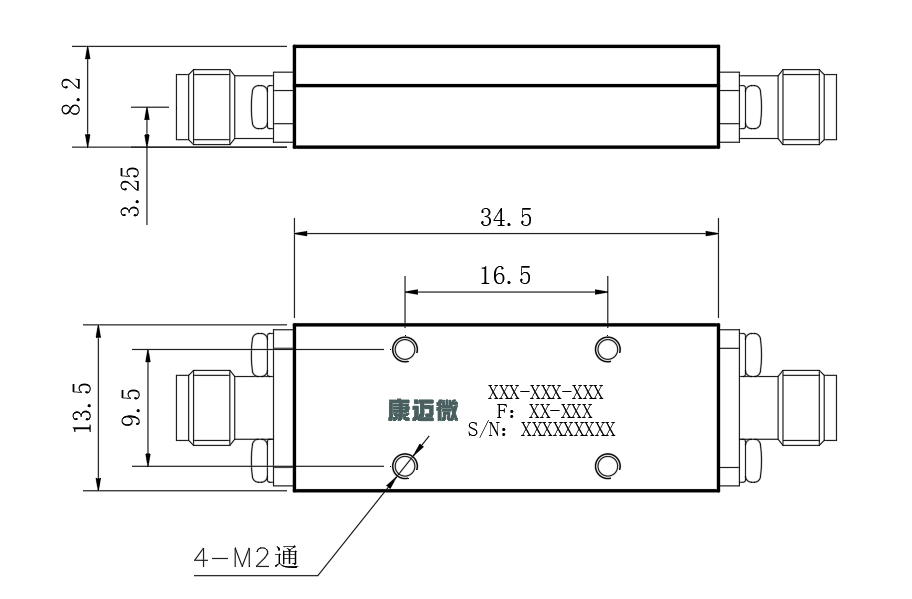

| 接口形式 | 2.92-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

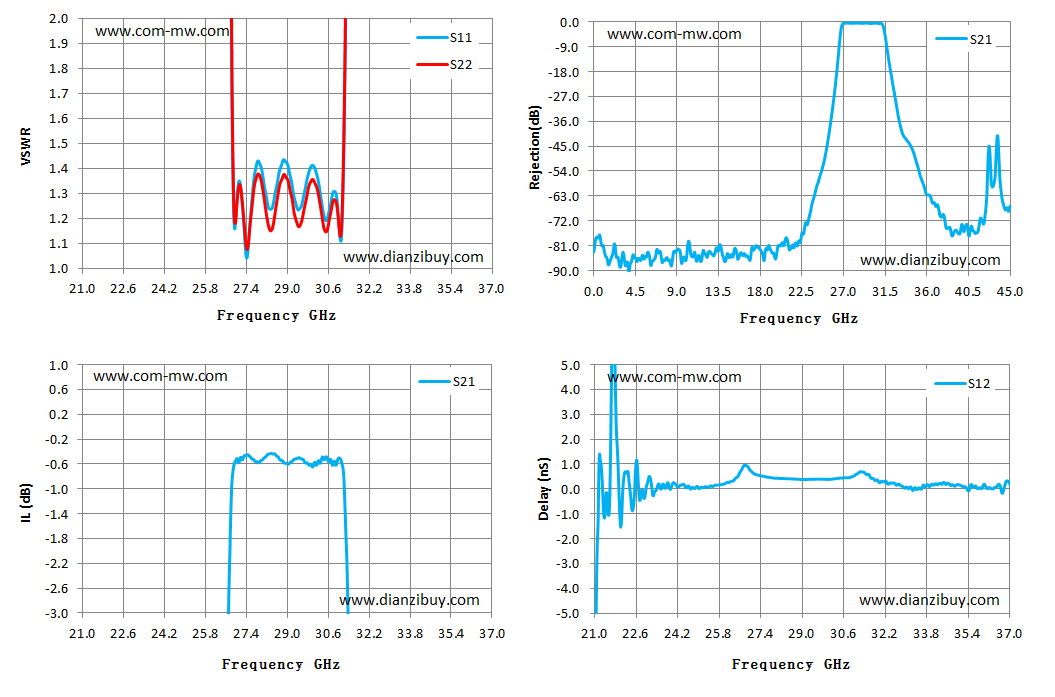

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 20.98 | 56.51 | 73.61 | -82.03 | -83.26 | -10.53 |
| 22.12 | 75.50 | 78.02 | -84.04 | -82.39 | 0.60 |
| 23.27 | 77.60 | 76.92 | -70.67 | -80.31 | -0.16 |
| 24.41 | 68.29 | 56.41 | -56.96 | -87.74 | 0.19 |
| 25.56 | 52.04 | 42.63 | -37.49 | -85.47 | 0.11 |
| 26.70 | 4.05 | 4.32 | -2.86 | -84.95 | 0.89 |
| 27.85 | 1.43 | 1.38 | -0.58 | -82.36 | 0.44 |
| 28.99 | 1.42 | 1.36 | -0.59 | -85.84 | 0.39 |
| 30.13 | 1.38 | 1.33 | -0.62 | -82.31 | 0.39 |
| 31.28 | 2.20 | 2.26 | -1.67 | -79.46 | 0.69 |
| 32.42 | 34.03 | 48.19 | -24.04 | -84.84 | 0.24 |
| 33.57 | 34.64 | 39.35 | -41.67 | -83.21 | -0.02 |
| 34.71 | 32.16 | 34.14 | -50.36 | -81.14 | 0.14 |
| 35.86 | 36.47 | 38.40 | -60.25 | -84.21 | 0.05 |
| 37.00 | 40.75 | 42.63 | -67.94 | -83.99 | 0.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
