通带频率3.2~3.4GHz, DC-3.05GHz≥40dBc, 3.55-11GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.2 | ~ | 3.4 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-3.05 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 3.55-11 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤3ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

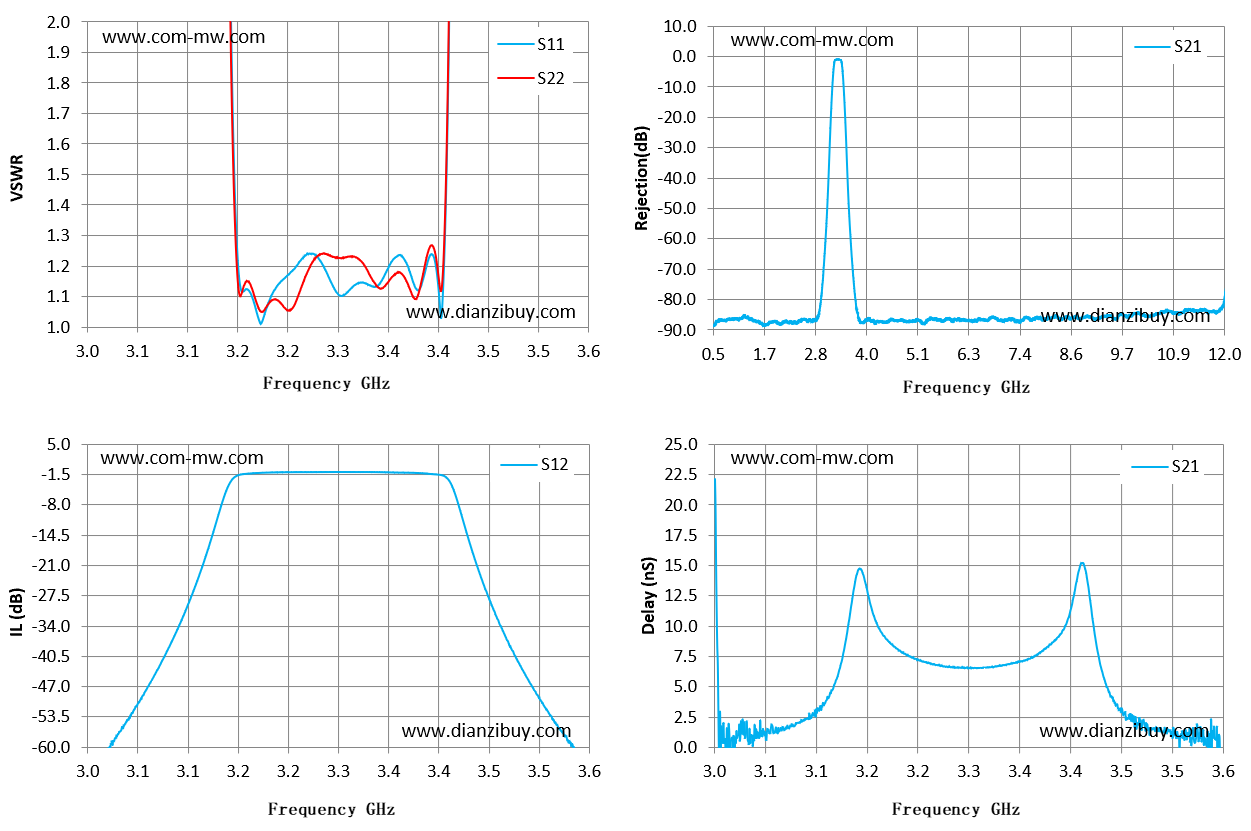

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 时延 ns |
| 3 | 151.38 | 546.09 | -66.9 | 22.15 |
| 3.04 | 146.06 | 409.57 | -56.56 | 0.54 |
| 3.09 | 64.58 | 87.3 | -41.28 | 1.79 |
| 3.13 | 33.33 | 35.79 | -25.01 | 3.63 |
| 3.17 | 2.55 | 2.38 | -3.44 | 14.68 |
| 3.21 | 1.02 | 1.05 | -1.11 | 8.5 |
| 3.26 | 1.23 | 1.15 | -0.98 | 6.84 |
| 3.3 | 1.11 | 1.23 | -0.95 | 6.56 |
| 3.34 | 1.14 | 1.16 | -0.97 | 6.79 |
| 3.39 | 1.15 | 1.1 | -1.13 | 8.17 |
| 3.43 | 1.51 | 1.58 | -2.22 | 14.6 |
| 3.47 | 20.34 | 21.4 | -23.11 | 4.12 |
| 3.51 | 35.64 | 36.16 | -39.88 | 1.45 |
| 3.56 | 55.78 | 51.37 | -54.76 | 1 |
| 3.6 | 57.77 | 68.3 | -63.69 | -10.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
