通带频率 30~31GHz, DC-29GHz≥70dB, 29-29.75GHz≥30dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 31 | GHz |
| 通带损耗 | / | / | 1.9 | dB | ||
| 带外抑制 | DC-29 | GHz≥ | 70 | dB | ||
| 带外抑制 | 29-29.75 | GHz≥ | 30 | dB | ||
| 带外抑制 | 31.25-32 | GHz≥ | 30 | dB | ||
| 带外抑制 | 32-40 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | 2.92-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | IP65 |

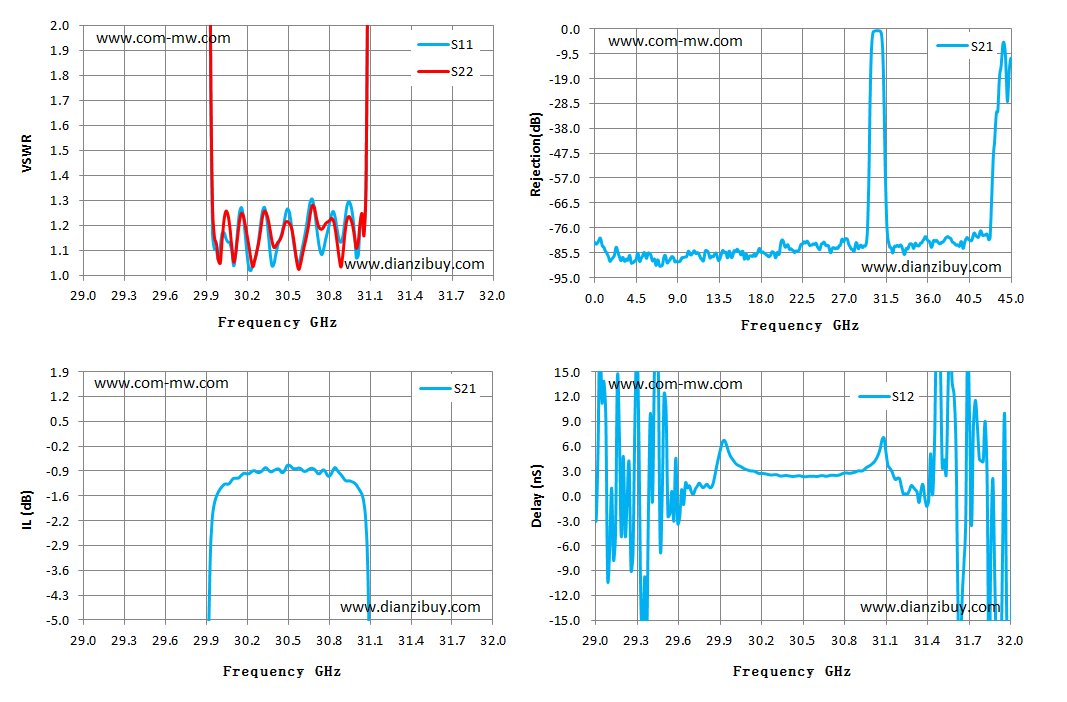

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 29.00 | 383.91 | 240.20 | -74.48 | -80.40 | 1.36 |
| 29.21 | 517.56 | 5767.34 | -72.81 | -80.80 | 4.79 |
| 29.43 | 45.73 | 142.89 | -78.83 | -83.14 | 15.00 |
| 29.64 | 144.39 | 39.86 | -64.31 | -84.59 | -1.04 |
| 29.86 | 14.07 | 28.20 | -21.85 | -86.00 | 2.36 |
| 30.07 | 1.13 | 1.20 | -1.20 | -88.03 | 3.32 |
| 30.29 | 1.14 | 1.13 | -0.90 | -88.17 | 2.55 |
| 30.50 | 1.27 | 1.22 | -0.71 | -87.26 | 2.36 |
| 30.71 | 1.21 | 1.24 | -0.85 | -85.06 | 2.52 |
| 30.93 | 1.28 | 1.22 | -1.14 | -84.08 | 3.04 |
| 31.14 | 25.25 | 23.72 | -19.13 | -86.65 | 3.00 |
| 31.36 | 58.48 | 299.64 | -55.90 | -88.44 | 0.65 |
| 31.57 | 125.20 | 2693.54 | -78.69 | -87.29 | 21.32 |
| 31.79 | 38.98 | 296.79 | -80.32 | -88.76 | 4.22 |
| 32.00 | 45.63 | 247.07 | -72.20 | -87.97 | -26.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
