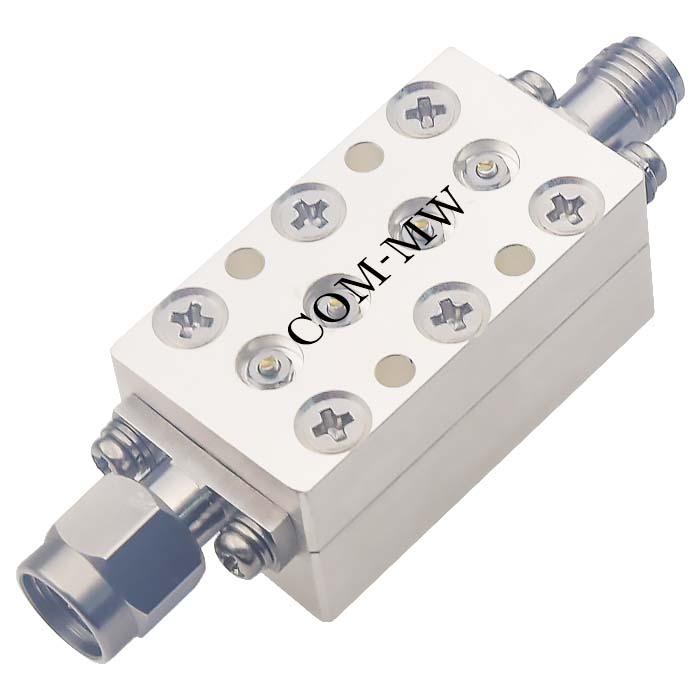

通带频率30.59~30.61GHz, DC-30.48GHz≥50dB, 30.72-40GHz≥50dB, 2.92-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30.59 | ~ | 30.61 | GHz |
| 通带损耗 | / | / | 6 | dB | ||
| 带外抑制 | DC-30.48 | GHz≥ | 50 | dB | ||
| 带外抑制 | 30.72-40 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

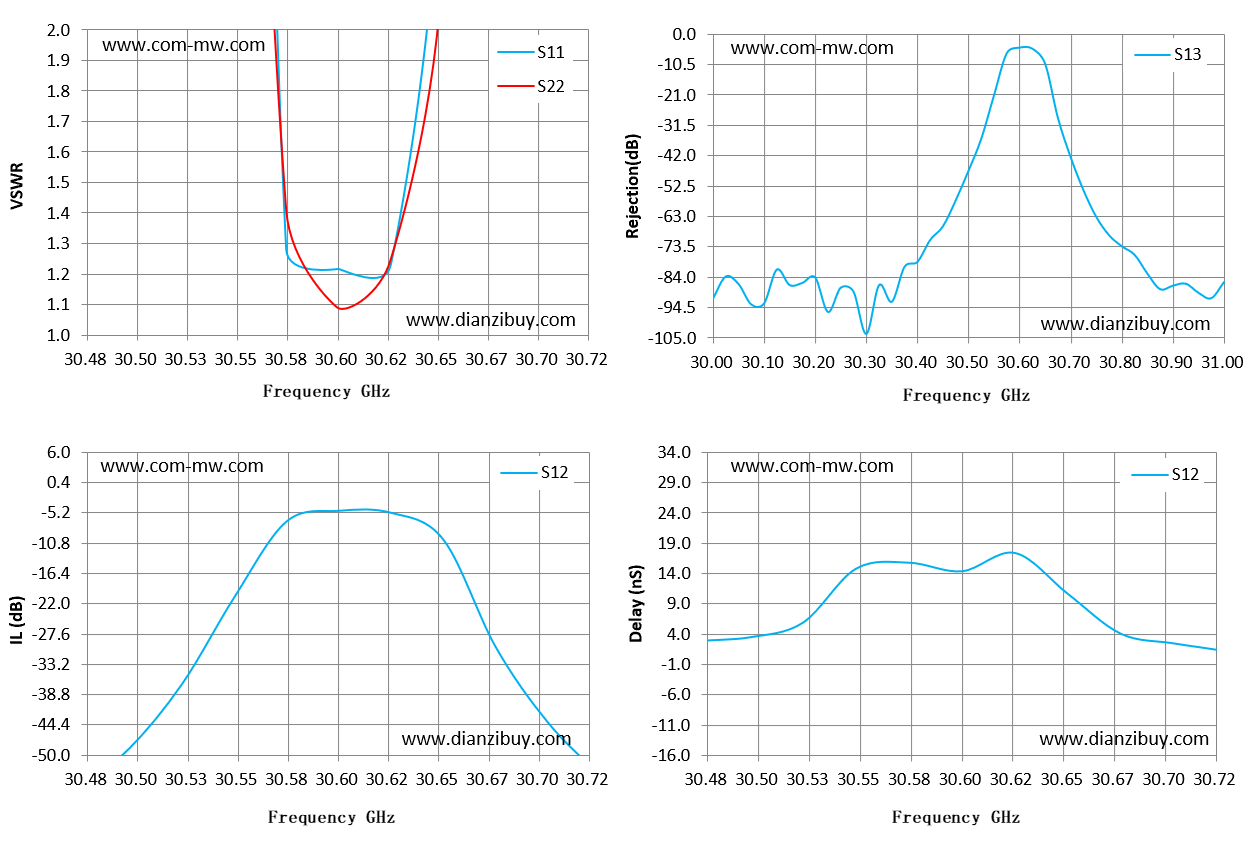

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 30.48 | 27.61 | 40.48 | -56.44 | 2.7 |
| 30.5 | 23.38 | 27.87 | -48.6 | 3.4 |
| 30.51 | 23.38 | 27.87 | -48.6 | 3.4 |
| 30.53 | 16.65 | 15.17 | -36.75 | 5.81 |
| 30.55 | 7.88 | 5.6 | -20.69 | 14.72 |
| 30.57 | 7.88 | 5.6 | -20.69 | 14.72 |
| 30.58 | 1.28 | 1.41 | -6.69 | 15.71 |
| 30.6 | 1.22 | 1.09 | -4.74 | 14.3 |
| 30.62 | 1.22 | 1.09 | -4.74 | 14.3 |
| 30.63 | 1.23 | 1.25 | -5.12 | 17.31 |
| 30.65 | 2.73 | 2.25 | -10.11 | 10.55 |
| 30.67 | 2.73 | 2.25 | -10.11 | 10.55 |
| 30.69 | 13.63 | 13.66 | -29.96 | 3.97 |
| 30.7 | 21.33 | 24.53 | -43.93 | 2.39 |
| 30.72 | 21.33 | 24.53 | -43.93 | 2.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
