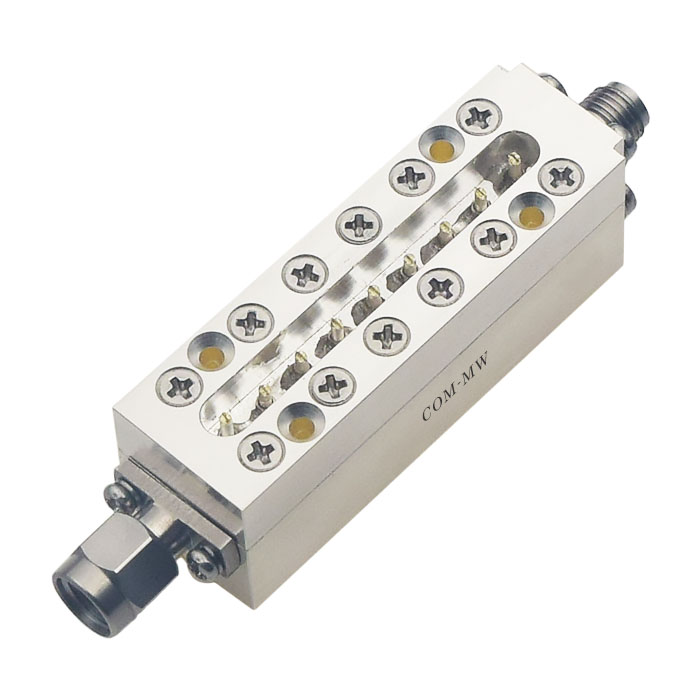

通带频率34000~36000MHz, DC-33000MHz≥45dB, 37000-55000MHz≥45dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 34000 | ~ | 36000 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-33000 | MHz≥ | 45 | dB | ||
| 带外抑制 | 37000-55000 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

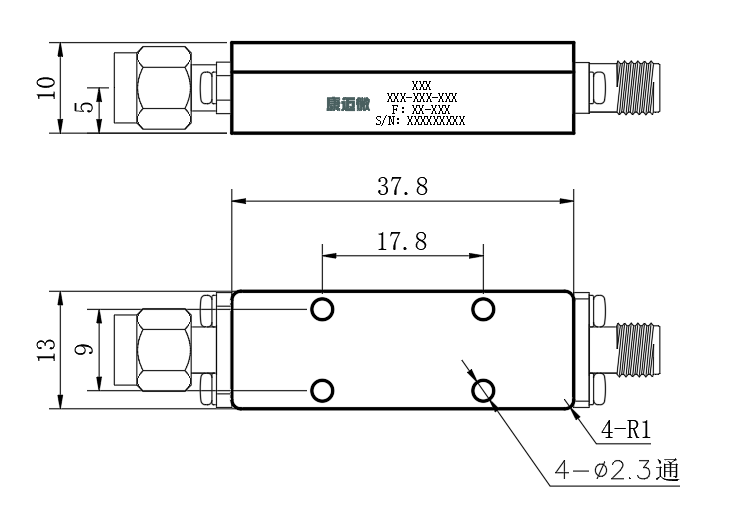

| 接口形式 | 2.92-JK可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

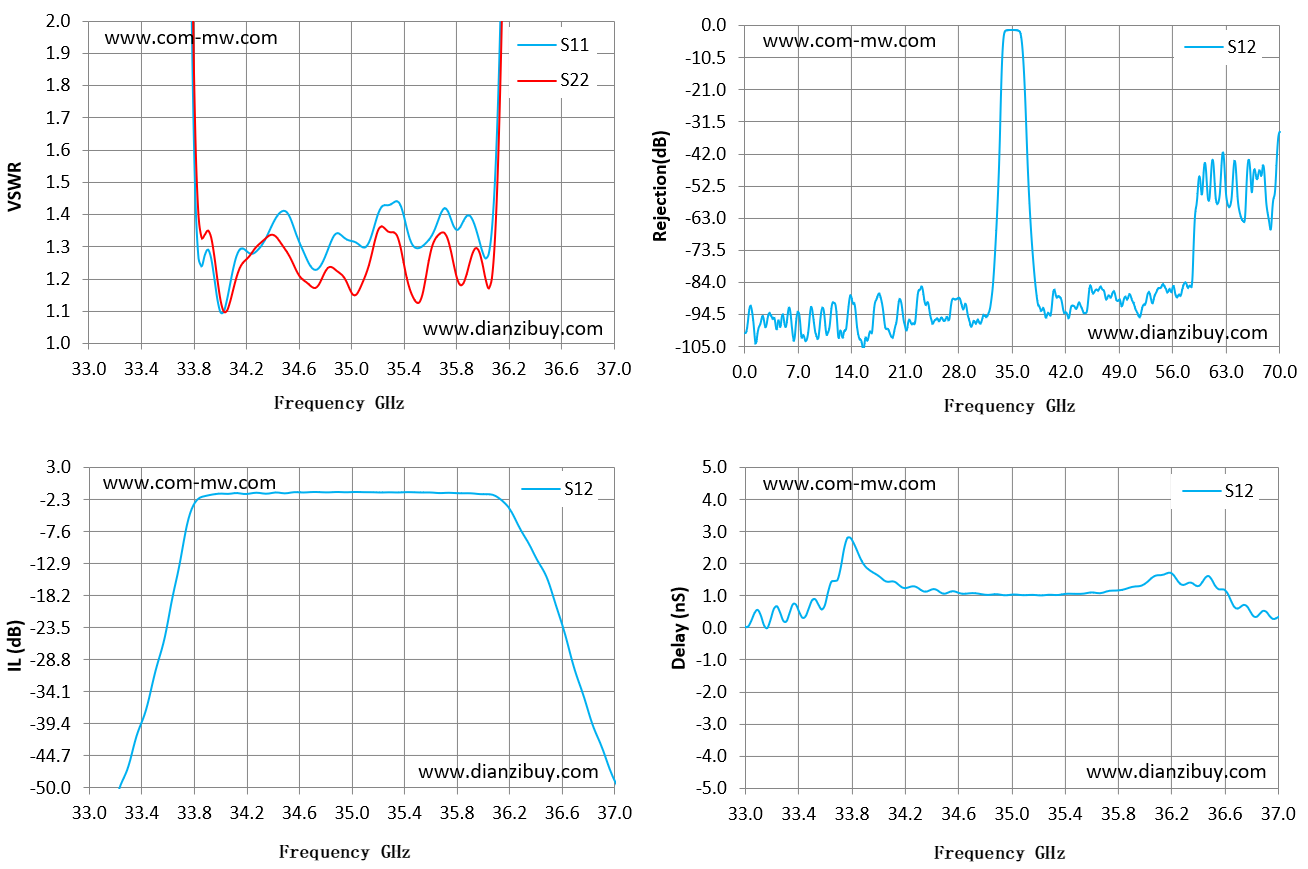

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 33 | 24.69 | 88.11 | -64.15 | 0.04 |
| 33.29 | 16.61 | 76.88 | -47.06 | 0.21 |
| 33.57 | 13.12 | 30.76 | -27.04 | 0.71 |
| 33.86 | 1.24 | 1.33 | -1.74 | 2.18 |
| 34.14 | 1.27 | 1.21 | -1.15 | 1.42 |
| 34.43 | 1.38 | 1.34 | -1.06 | 1.2 |
| 34.71 | 1.23 | 1.18 | -0.98 | 1.07 |
| 35 | 1.32 | 1.17 | -1 | 1.02 |
| 35.29 | 1.43 | 1.35 | -1.03 | 1.02 |
| 35.57 | 1.31 | 1.2 | -1.05 | 1.08 |
| 35.86 | 1.38 | 1.19 | -1.19 | 1.2 |
| 36.14 | 1.76 | 1.57 | -2.01 | 1.64 |
| 36.43 | 13.6 | 7.68 | -13.07 | 1.42 |
| 36.71 | 17.52 | 23.97 | -30.47 | 0.59 |
| 37 | 17.73 | 58.36 | -48.06 | 0.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
