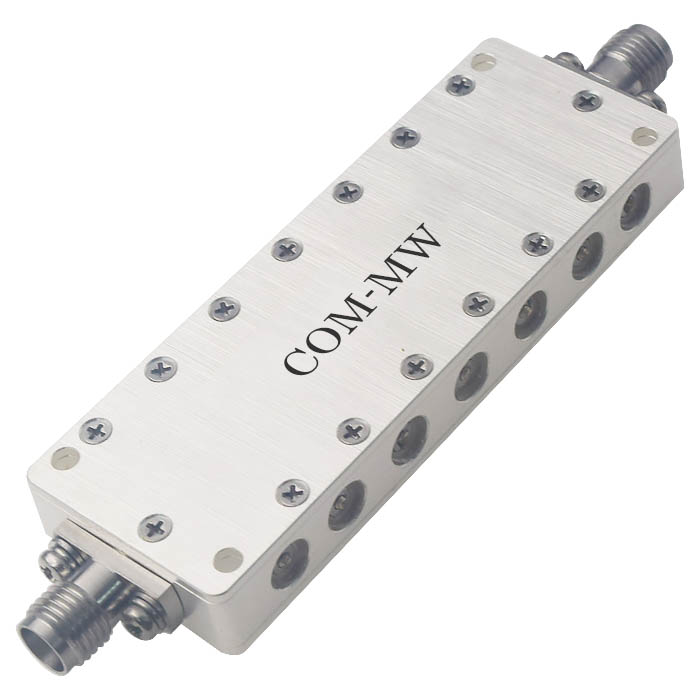

通带频率 3650~4150MHz, DC-3500MHz≥60dB, 4300-10000MHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3650 | ~ | 4150 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-3500 | MHz≥ | 60 | dB | ||
| 带外抑制 | 4300-10000 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

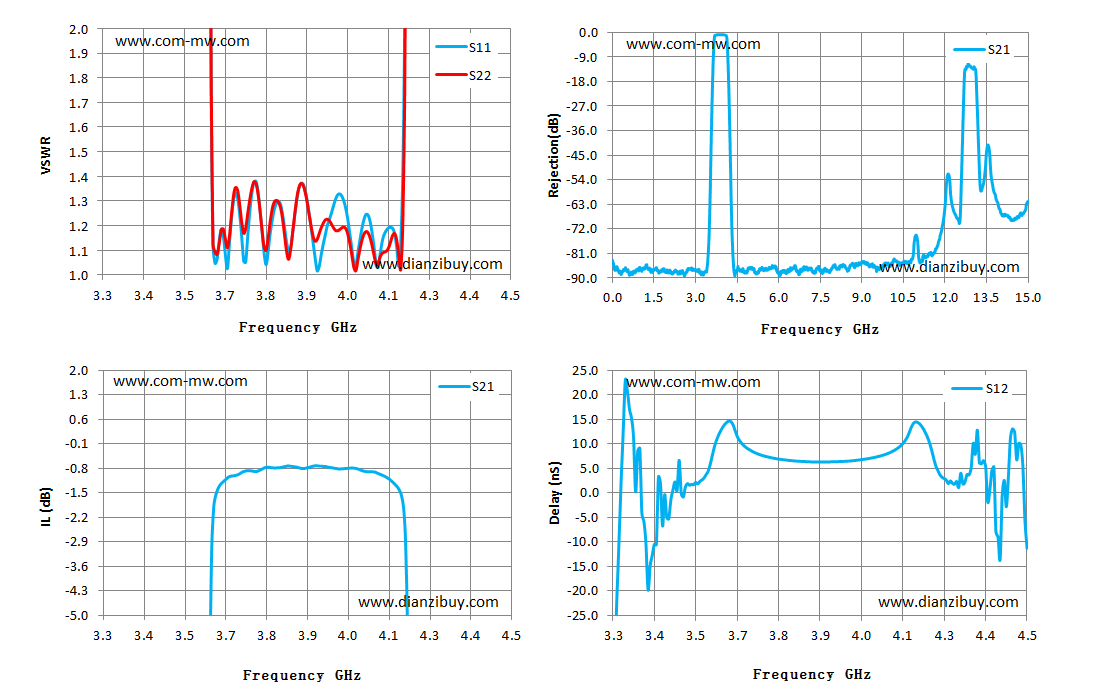

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 3.30 | 277.47 | 230.55 | -96.06 | -83.46 | -30.79 |
| 3.39 | 192.31 | 197.58 | -96.79 | -85.71 | -5.87 |
| 3.47 | 908.36 | 8972.77 | -87.31 | -87.21 | -1.39 |
| 3.56 | 55.40 | 70.60 | -47.81 | -85.86 | 2.66 |
| 3.64 | 1.07 | 1.08 | -1.39 | -87.20 | 14.68 |
| 3.73 | 1.16 | 1.25 | -0.86 | -87.86 | 7.81 |
| 3.81 | 1.29 | 1.30 | -0.78 | -88.59 | 6.65 |
| 3.90 | 1.31 | 1.30 | -0.78 | -87.73 | 6.30 |
| 3.99 | 1.32 | 1.18 | -0.81 | -87.21 | 6.55 |
| 4.07 | 1.23 | 1.17 | -0.88 | -86.56 | 7.42 |
| 4.16 | 1.17 | 1.17 | -1.27 | -87.53 | 12.21 |
| 4.24 | 24.95 | 22.25 | -38.48 | -87.99 | 5.48 |
| 4.33 | 47.32 | 41.65 | -80.51 | -88.35 | 3.76 |
| 4.41 | 85.30 | 70.05 | -92.97 | -88.58 | -7.95 |
| 4.50 | 129.22 | 114.22 | -87.20 | -88.38 | -11.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
