通带频率3870~3930MHz, DC-3550MHz≥70dB, 4260-10000MHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3870 | ~ | 3930 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-3550 | MHz≥ | 70 | dB | ||
| 带外抑制 | 4260-10000 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

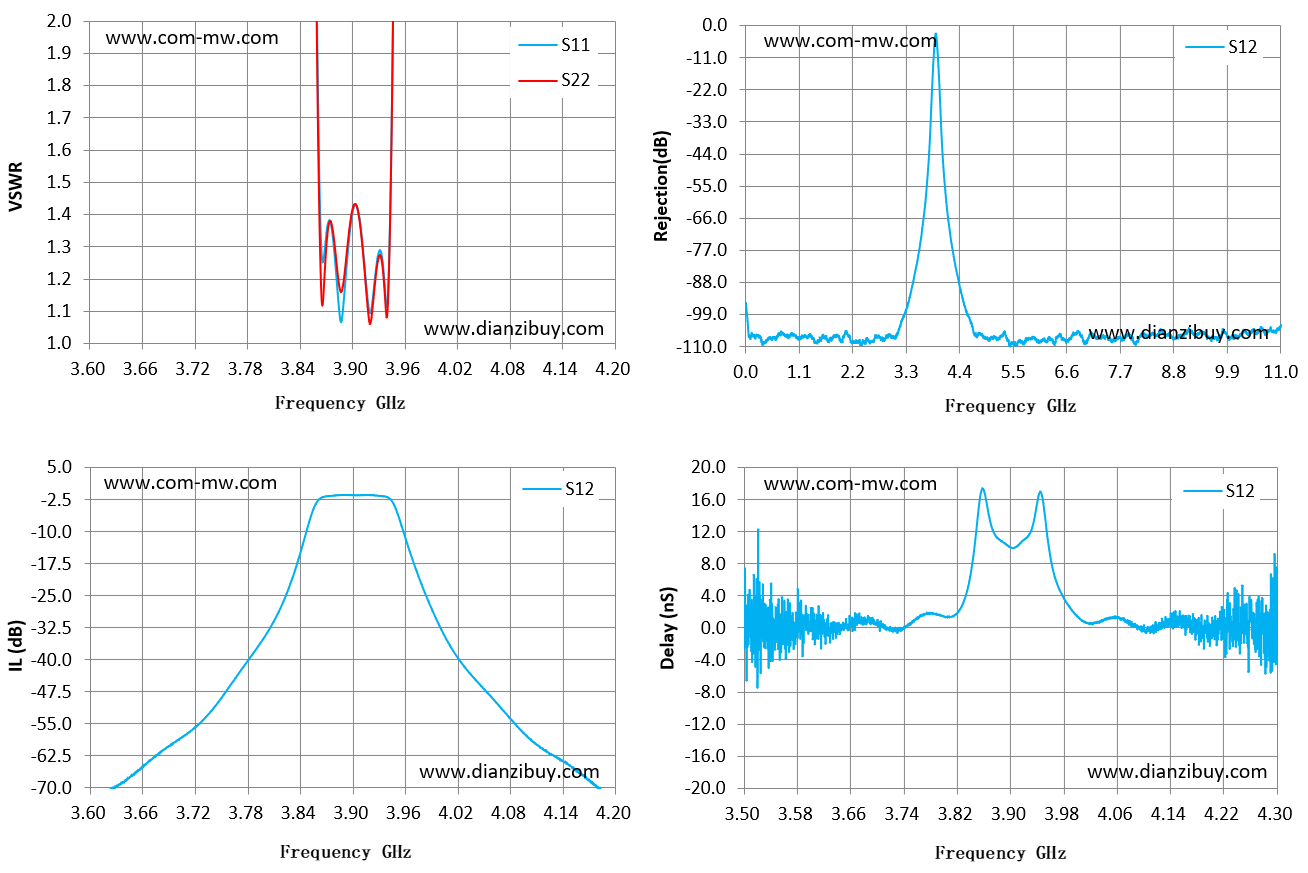

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 3.6 | 233.8 | 215.3 | -72.84 | 1.66 |
| 3.64 | 207.94 | 243.04 | -68.33 | -0.73 |
| 3.69 | 166.54 | 210.87 | -60.19 | 0.46 |
| 3.73 | 155.3 | 158.91 | -53.99 | -0.17 |
| 3.77 | 123.4 | 121.28 | -43.16 | 1.69 |
| 3.81 | 63.48 | 67.3 | -30.93 | 1.37 |
| 3.86 | 1.85 | 1.74 | -2.79 | 17.24 |
| 3.9 | 1.41 | 1.42 | -1.45 | 10.06 |
| 3.94 | 1.13 | 1.1 | -1.95 | 15.37 |
| 3.99 | 49.4 | 48.99 | -28.02 | 2.47 |
| 4.03 | 87.44 | 107.88 | -42.23 | 0.63 |
| 4.07 | 128.15 | 126.52 | -51.45 | 1.13 |
| 4.11 | 185.13 | 170.97 | -59.93 | -0.63 |
| 4.16 | 196.71 | 275.03 | -66.6 | 0.13 |
| 4.2 | 196.26 | 268.45 | -72.66 | -1.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
