通带频率3.7~4.5GHz, DC-2.5GHz≥40dB, 6.5-14GHz≥40dB, 0.38mm针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.7 | ~ | 4.5 | GHz |
| 通带损耗 | / | / | 0.4 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-2.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6.5-14 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |

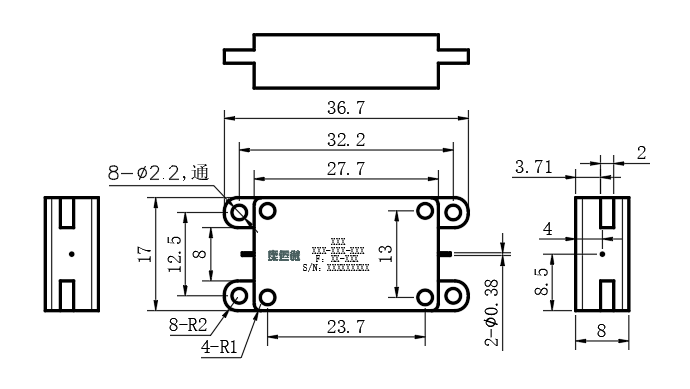

| 接口形式 | 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

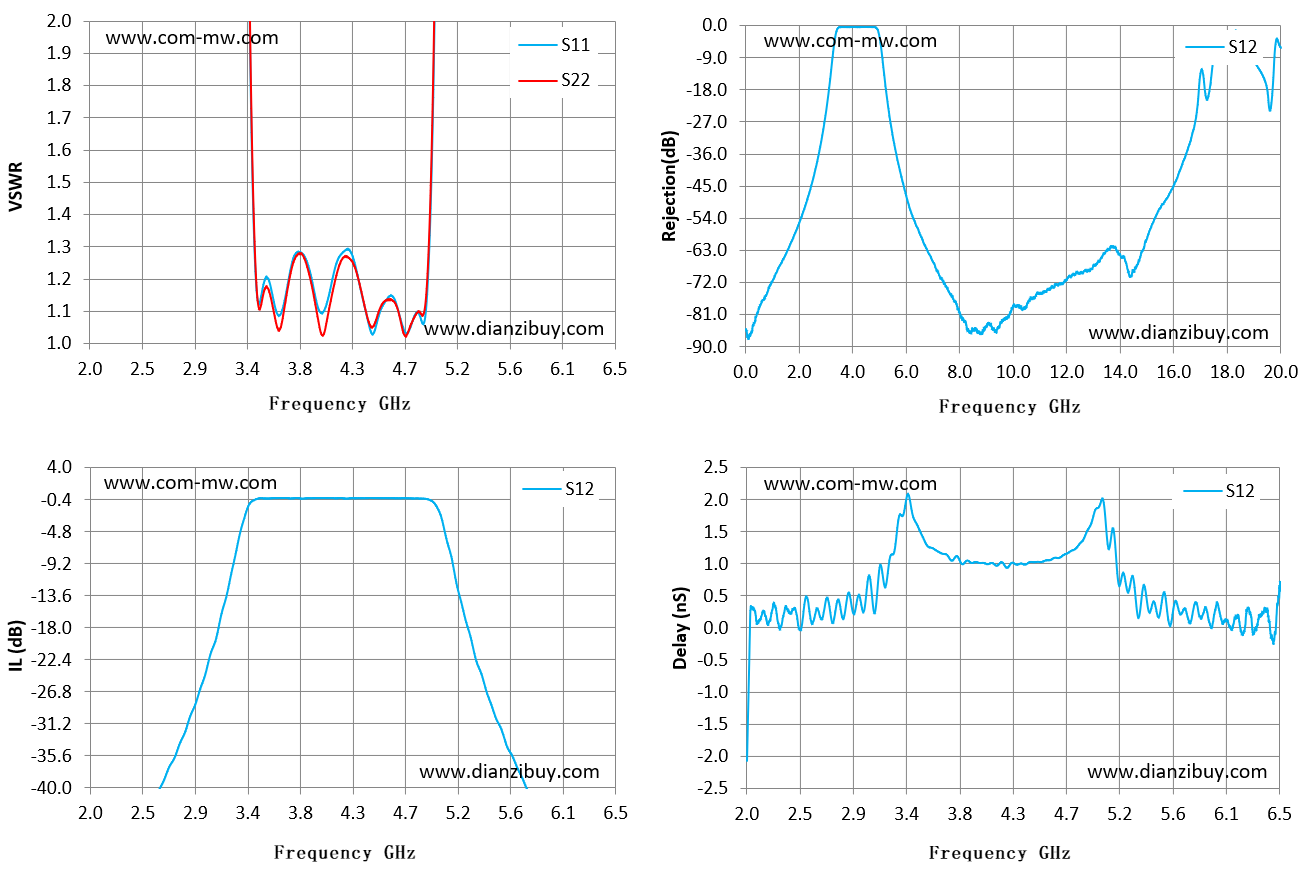

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2 | 179.45 | 214.72 | -55.01 | -2.08 |
| 2.32 | 277.16 | 403.36 | -47.86 | 0.29 |
| 2.64 | 329.66 | 421.15 | -38.76 | 0.16 |
| 2.96 | 134.59 | 202.79 | -25.76 | 0.42 |
| 3.29 | 7.06 | 7.55 | -4.72 | 1.76 |
| 3.61 | 1.09 | 1.05 | -0.24 | 1.19 |
| 3.93 | 1.15 | 1.13 | -0.24 | 1.02 |
| 4.25 | 1.27 | 1.25 | -0.25 | 1.01 |
| 4.57 | 1.15 | 1.14 | -0.26 | 1.06 |
| 4.89 | 1.14 | 1.18 | -0.4 | 1.56 |
| 5.21 | 34.92 | 39.14 | -16.61 | 0.58 |
| 5.54 | 63.92 | 76.26 | -32.83 | 0.4 |
| 5.86 | 75.85 | 89.04 | -43.62 | 0.26 |
| 6.18 | 84.64 | 108.12 | -52.63 | -0.11 |
| 6.5 | 87.41 | 104.44 | -57.68 | 0.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
