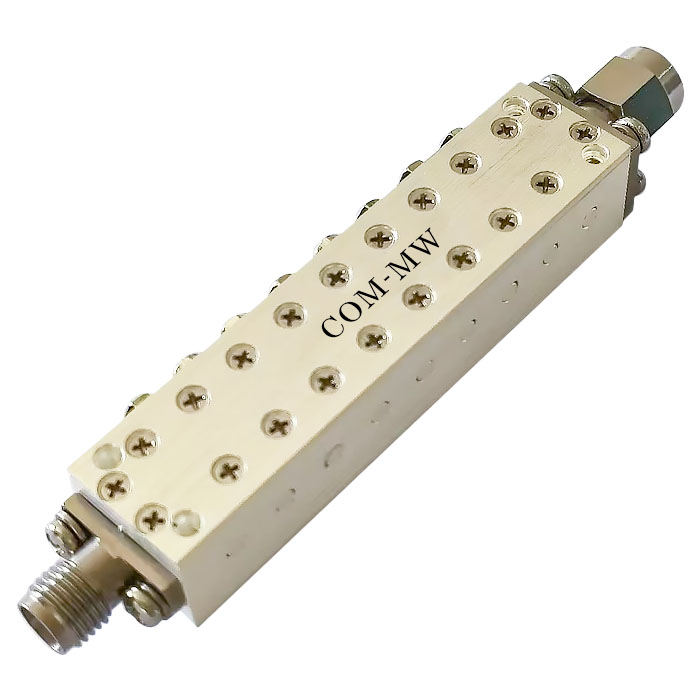

通带频率3.2~5.8GHz, DC-2.8GHz≥50dB, 6-6.2GHz≥20dB, SMA-MF
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.2 | ~ | 5.8 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | 6-6.2 | GHz≥ | 20 | dB | ||
| 带外抑制 | 6.2-10 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-MF |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

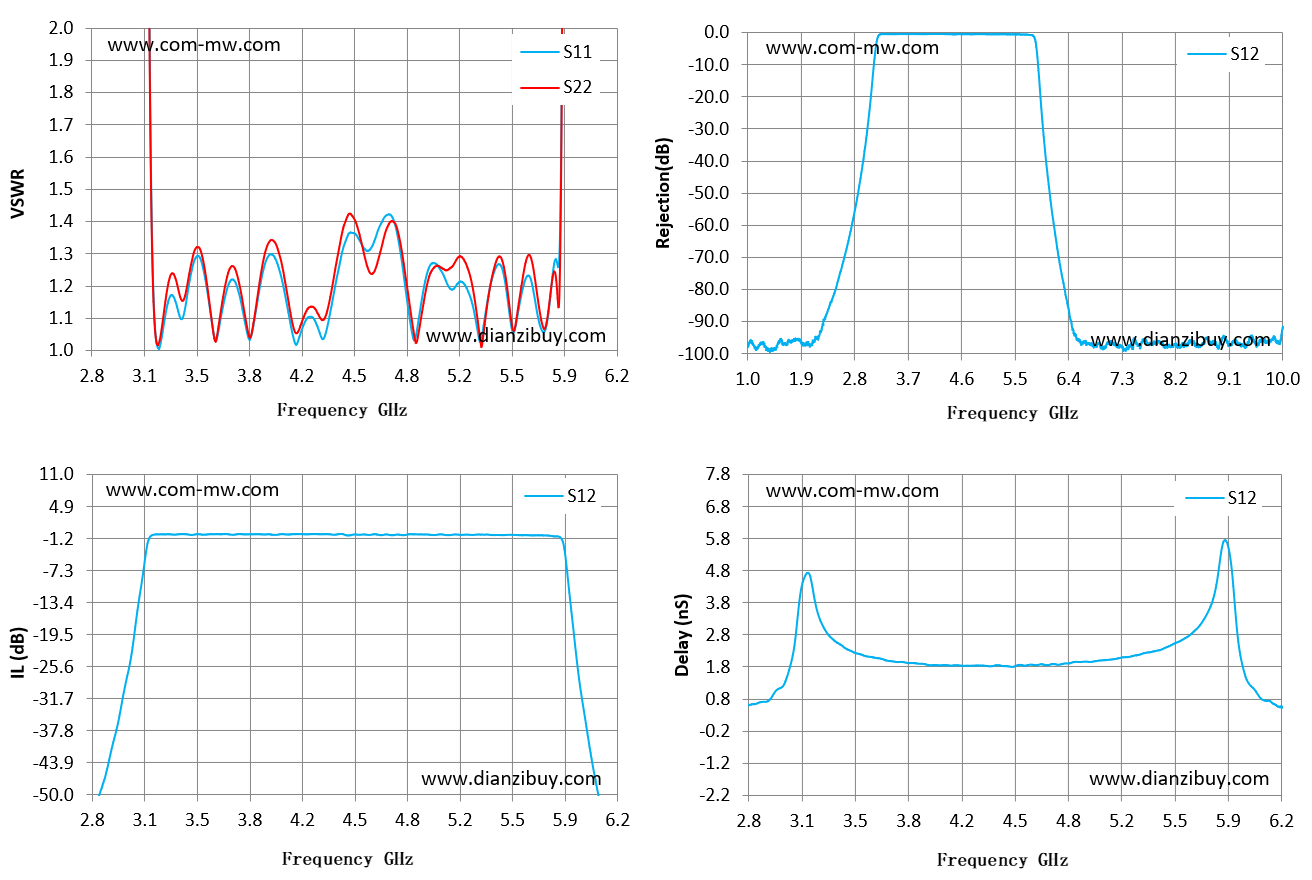

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.8 | 90.64 | 133.11 | -55.16 | 0.61 |
| 3.04 | 36.93 | 58.98 | -25.85 | 1.43 |
| 3.29 | 1.14 | 1.19 | -0.41 | 2.94 |
| 3.53 | 1.23 | 1.26 | -0.49 | 2.17 |
| 3.77 | 1.14 | 1.17 | -0.4 | 1.96 |
| 4.01 | 1.26 | 1.31 | -0.46 | 1.85 |
| 4.26 | 1.08 | 1.12 | -0.39 | 1.85 |
| 4.5 | 1.36 | 1.41 | -0.46 | 1.82 |
| 4.74 | 1.42 | 1.4 | -0.59 | 1.89 |
| 4.99 | 1.26 | 1.24 | -0.5 | 1.96 |
| 5.23 | 1.19 | 1.26 | -0.48 | 2.12 |
| 5.47 | 1.23 | 1.26 | -0.56 | 2.42 |
| 5.71 | 1.07 | 1.09 | -0.62 | 3.33 |
| 5.96 | 30.28 | 37.44 | -29.82 | 1.67 |
| 6.2 | 38.39 | 56.54 | -67.21 | 0.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
