通带频率37~43GHz, DC-34GHz≥53dBc, 47-52GHz≥53dBc, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 37 | ~ | 43 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-34 | GHz≥ | 53 | dBc | ||
| 带外抑制 | 47-52 | GHz≥ | 53 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 2.92-F可拆0.3mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.5ns |
| 工作温度 | -40~+70℃设计保证 |

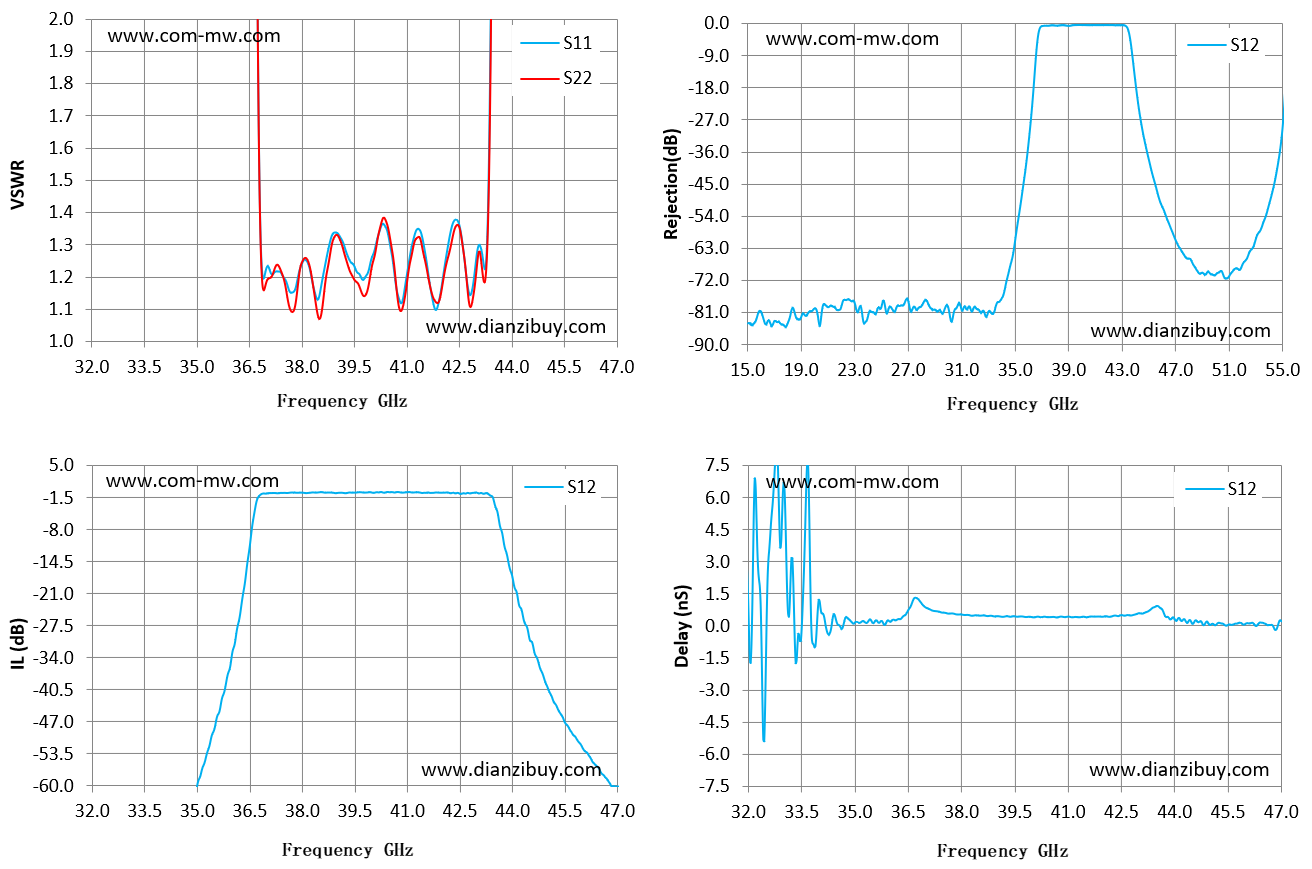

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 32 | 126.27 | 90 | -90.71 | 1.51 |
| 33.07 | 181.84 | 89.42 | -80.51 | 3.05 |
| 34.14 | 233.68 | 118.45 | -74.42 | 0.46 |
| 35.21 | 442.46 | 176.07 | -55.38 | 0.21 |
| 36.29 | 74.06 | 45.16 | -22.11 | 0.31 |
| 37.36 | 1.22 | 1.23 | -0.52 | 0.66 |
| 38.43 | 1.13 | 1.1 | -0.41 | 0.49 |
| 39.5 | 1.24 | 1.2 | -0.42 | 0.44 |
| 40.57 | 1.28 | 1.29 | -0.32 | 0.41 |
| 41.64 | 1.19 | 1.18 | -0.48 | 0.43 |
| 42.71 | 1.2 | 1.2 | -0.52 | 0.49 |
| 43.79 | 29.63 | 28.36 | -11.63 | 0.41 |
| 44.86 | 31.35 | 24.66 | -37.24 | 0.11 |
| 45.93 | 27.94 | 20.55 | -51.27 | 0.07 |
| 47 | 72.28 | 33.38 | -60.03 | 0.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
