通带频率39~43GHz, 36-38.5GHz≥40dB, 43.5-45GHz≥35dB, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 39 | ~ | 43 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.8 | dB@任意连续1G | ||
| 带外抑制 | DC-36 | GHz≥ | 80 | dB | ||
| 带外抑制 | 36-38.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 43.5-45 | GHz≥ | 35 | dB | ||
| 带外抑制 | 45-55 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

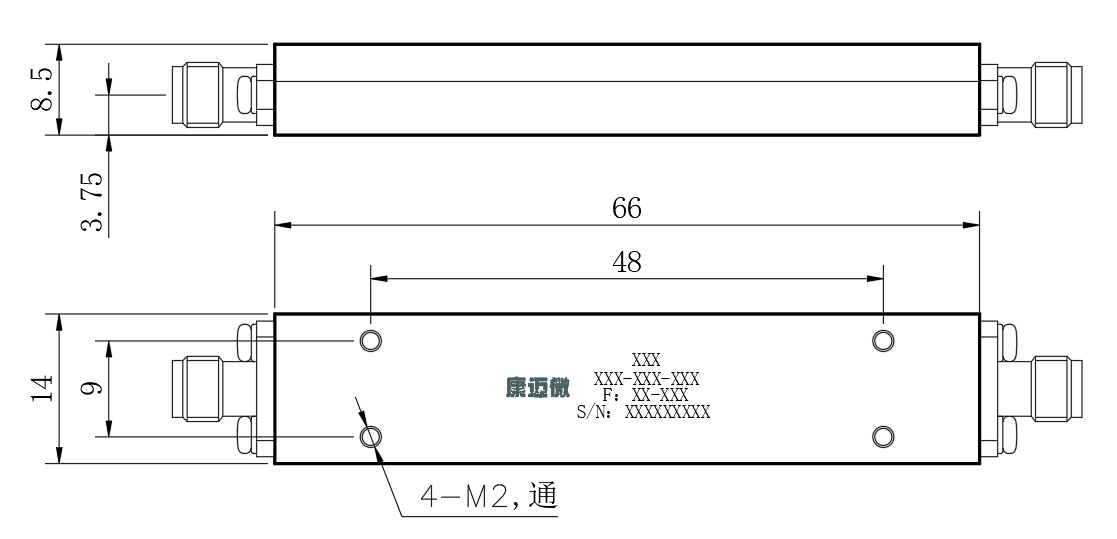

| 接口形式 | 2.4-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤3ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

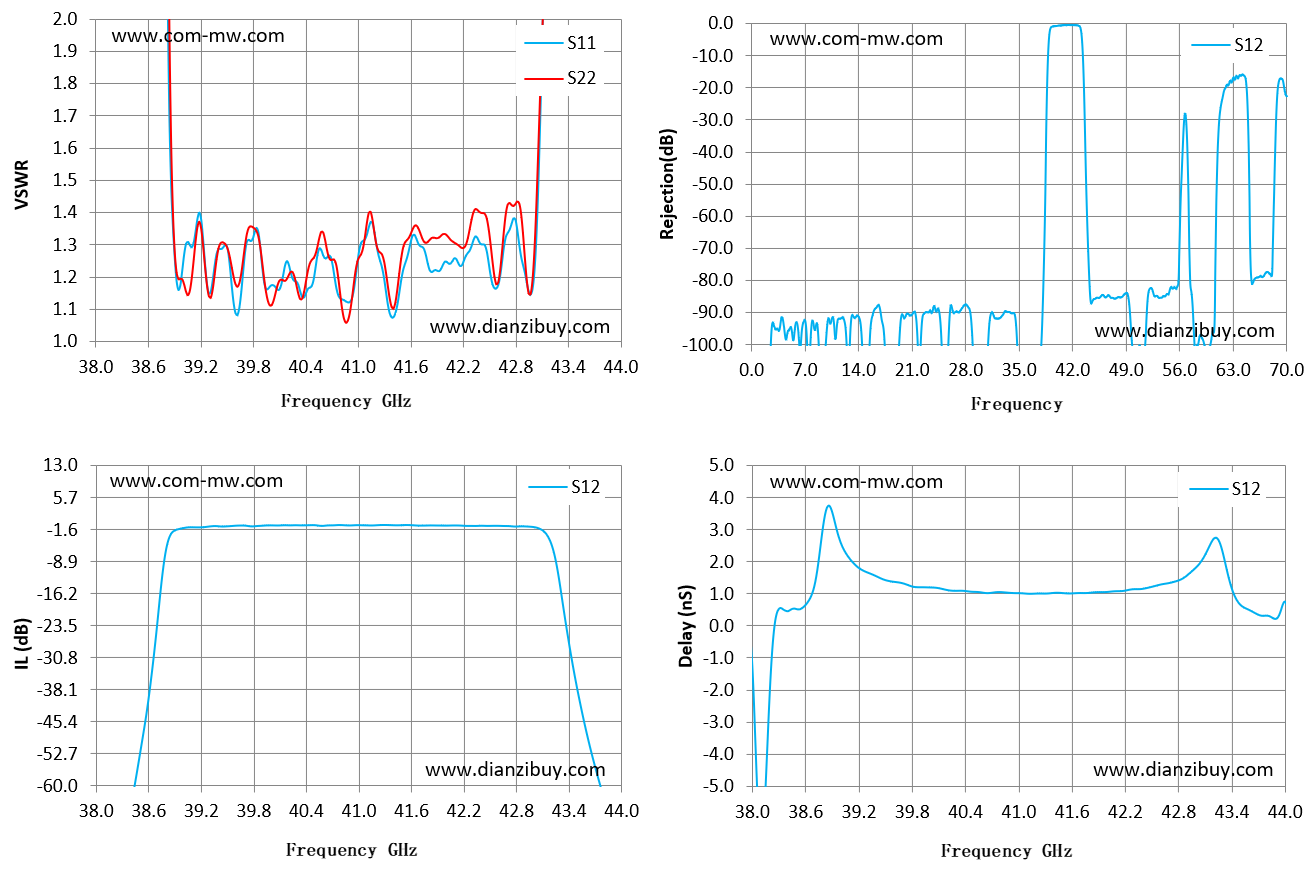

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 38 | 106.25 | 121.89 | -87.07 | -0.86 |
| 38.43 | 148.38 | 69.5 | -61.97 | 0.5 |
| 38.86 | 1.52 | 1.66 | -2.48 | 3.76 |
| 39.29 | 1.18 | 1.17 | -0.85 | 1.69 |
| 39.71 | 1.28 | 1.3 | -0.6 | 1.32 |
| 40.14 | 1.21 | 1.19 | -0.51 | 1.15 |
| 40.57 | 1.29 | 1.32 | -0.62 | 1.05 |
| 41 | 1.24 | 1.25 | -0.48 | 1.02 |
| 41.43 | 1.09 | 1.12 | -0.52 | 1.04 |
| 41.86 | 1.22 | 1.32 | -0.55 | 1.05 |
| 42.29 | 1.28 | 1.35 | -0.65 | 1.14 |
| 42.71 | 1.34 | 1.42 | -0.69 | 1.35 |
| 43.14 | 2.16 | 2.1 | -1.99 | 2.36 |
| 43.57 | 135.14 | 104.69 | -43.51 | 0.54 |
| 44 | 327.75 | 85.57 | -74.79 | 0.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
